通带频率DC~2200MHz, 3150-4000MHz≥60dB, 4000-6000MHz≥75dB, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
小体积，高性价比。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | DC | ~ | 2200 | MHz |
| 通带损耗 | / | / | 1 | dB | ||
| 带外抑制 | 3150-4000 | MHz≥ | 60 | dB | ||
| 带外抑制 | 4000-6000 | MHz≥ | 75 | dB | ||
| 通带驻波 | / | / | 1.5 |
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 白色镀银 |
| 功率容量 | 2W |
| 产品外壳材料 | 铜H62 |
| 工作温度 | -40~+85℃设计保证 |

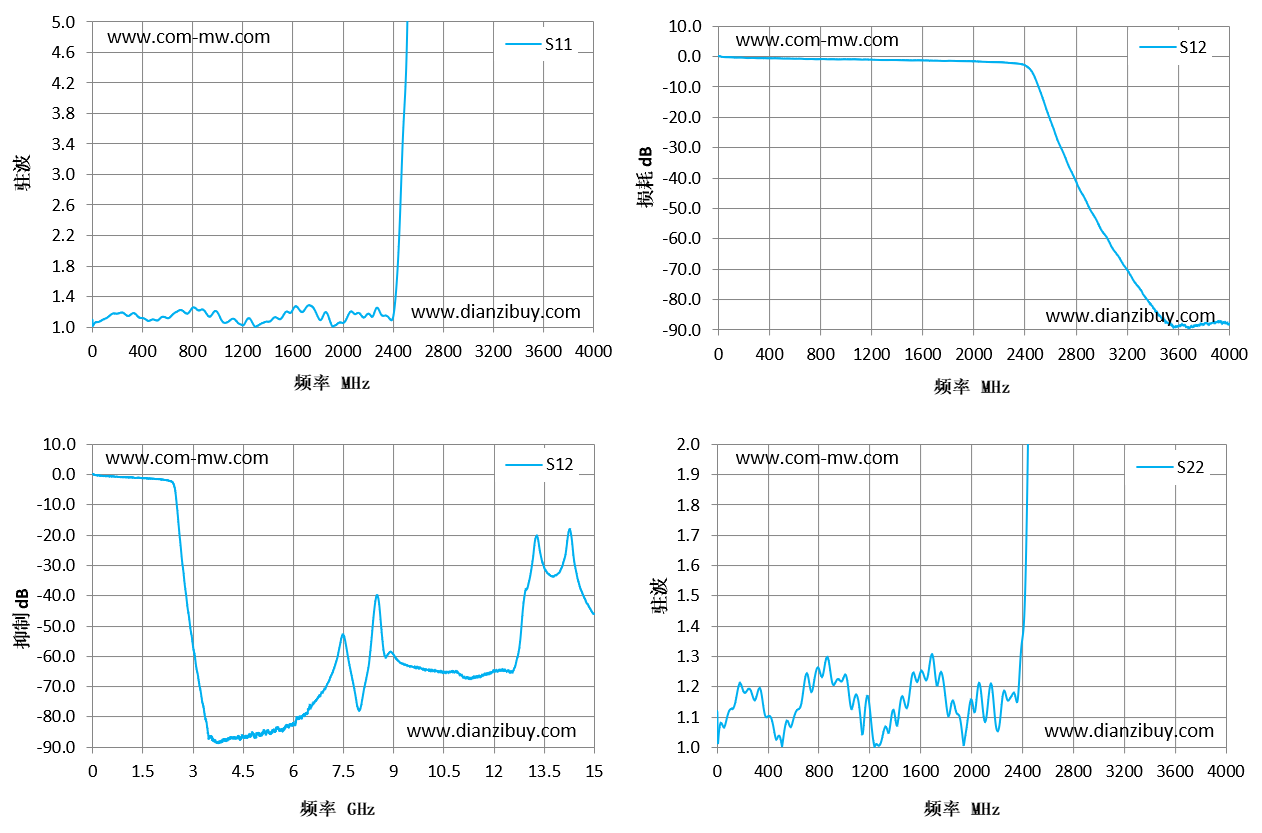

| 频率 MHz | S11 驻波 | S12 抑制 dB | S12 损耗 dB | S22 驻波 |
|---|---|---|---|---|
| 0.01 | 1.06 | 0.06 | 0.08 | 1.12 |
| 286 | 1.15 | -0.59 | -0.59 | 1.16 |
| 571 | 1.14 | -0.8 | -0.8 | 1.07 |
| 857 | 1.22 | -0.98 | -1.01 | 1.29 |
| 1143 | 1.1 | -1.1 | -1.11 | 1.04 |
| 1429 | 1.09 | -1.26 | -1.31 | 1.1 |
| 1714 | 1.27 | -1.47 | -1.49 | 1.25 |
| 2000 | 1.06 | -1.68 | -1.68 | 1.16 |
| 2286 | 1.25 | -2.21 | -2.22 | 1.15 |
| 2571 | 7.09 | -17.4 | -17.38 | 5.81 |
| 2857 | 13.69 | -45.75 | -45.73 | 11.98 |
| 3143 | 18.33 | -66.31 | -66.34 | 11.78 |
| 3429 | 7.5 | -83.85 | -84.06 | 7.95 |
| 3714 | 10.35 | -88.41 | -89.05 | 8.76 |
| 4000 | 18.36 | -87.54 | -88.02 | 15.27 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
