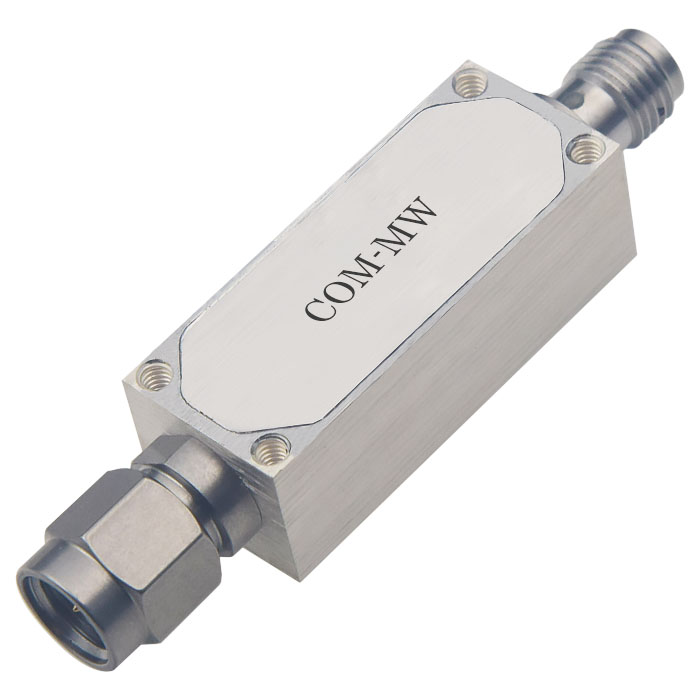

通带频率DC~1MHz, 2-1500MHz≥40dB, SMA-JK
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | DC | ~ | 1 | MHz |
| 通带损耗 | / | / | 1.4 | dB | ||
| 带外抑制 | 2-1500 | MHz≥ | 40 | dB | ||
| 通带驻波 | / | / | 1.5 |
| 接口形式 | SMA-JK |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 2W设计保证 |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

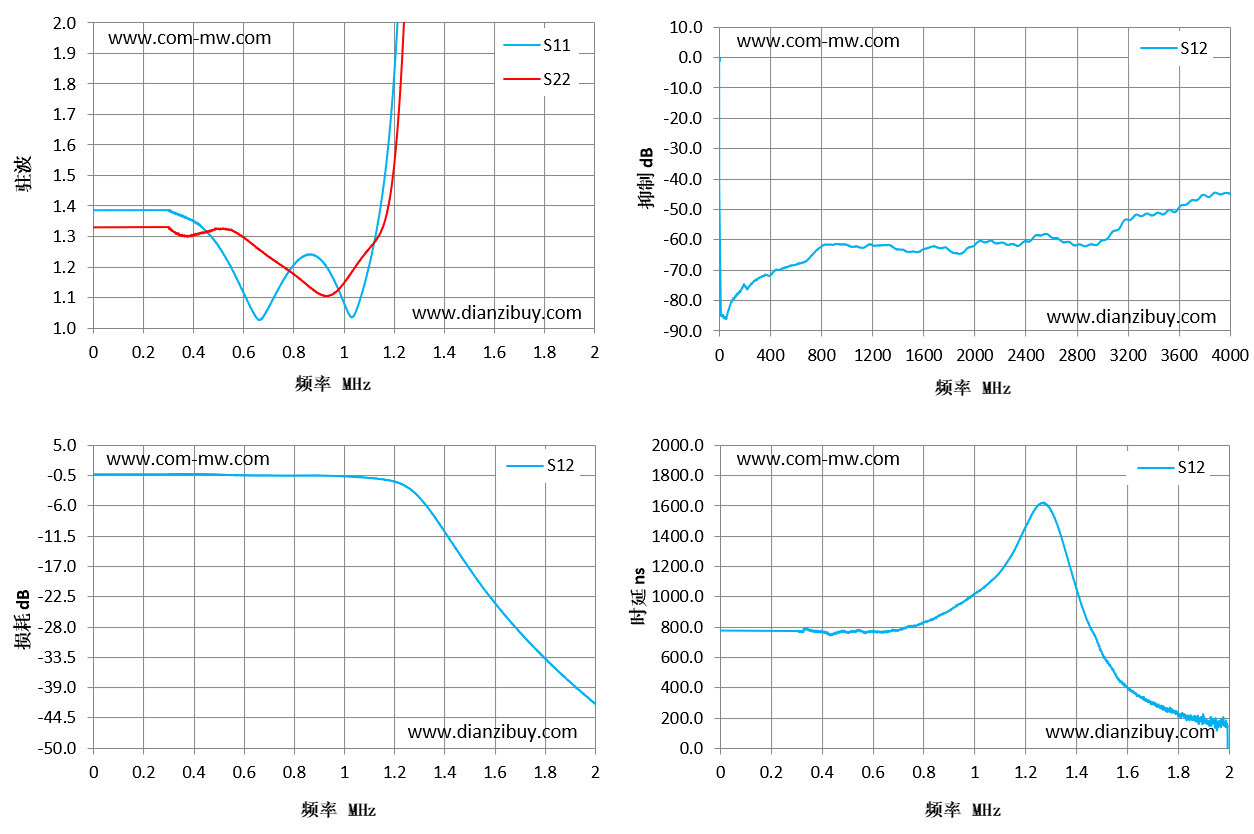

| 频率 MHz | S11 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|
| 0.01 | 1.04 | -0.47 | 691.54 |
| 0.5 | 1.11 | -0.54 | 1041.68 |
| 1 | 1.11 | -0.54 | 1041.68 |
| 2 | 413.89 | -42.59 | 1416.3 |
| 3 | 228.16 | -52.89 | 43313.96 |
| 4 | 224.96 | -54.09 | 7681.3 |
| 4 | 224.96 | -54.09 | 7681.3 |
| 5 | 163.76 | -55 | 12244.22 |
| 6 | 199.89 | -55.42 | 11663.16 |
| 6 | 199.89 | -55.42 | 11663.16 |
| 7 | 199.09 | -57.15 | 7617.95 |
| 8 | 130.09 | -57.51 | -18550.45 |
| 9 | 152.61 | -57.5 | 939.16 |
| 9 | 152.61 | -57.5 | 939.16 |
| 10 | 211.88 | -59.26 | 6437.47 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
