通带频率 DC~7.5GHz, 8GHz≥20dBc, 9.5-20GHz≥60dBc, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | DC | ~ | 7.5 | GHz |
| 通带损耗 | / | / | 1.5 | dB | ||
| 带内波动 | / | / | 1.5 | dB | ||
| 带外抑制 | 8 | GHz≥ | 20 | dBc | ||
| 带外抑制 | 9.5-20 | GHz≥ | 60 | dBc | ||
| 通带驻波 | / | / | 1.8 |
| 接口形式 | SMA-F可拆0.38mm针 |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 5W设计保证 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -0~+70℃设计保证 |

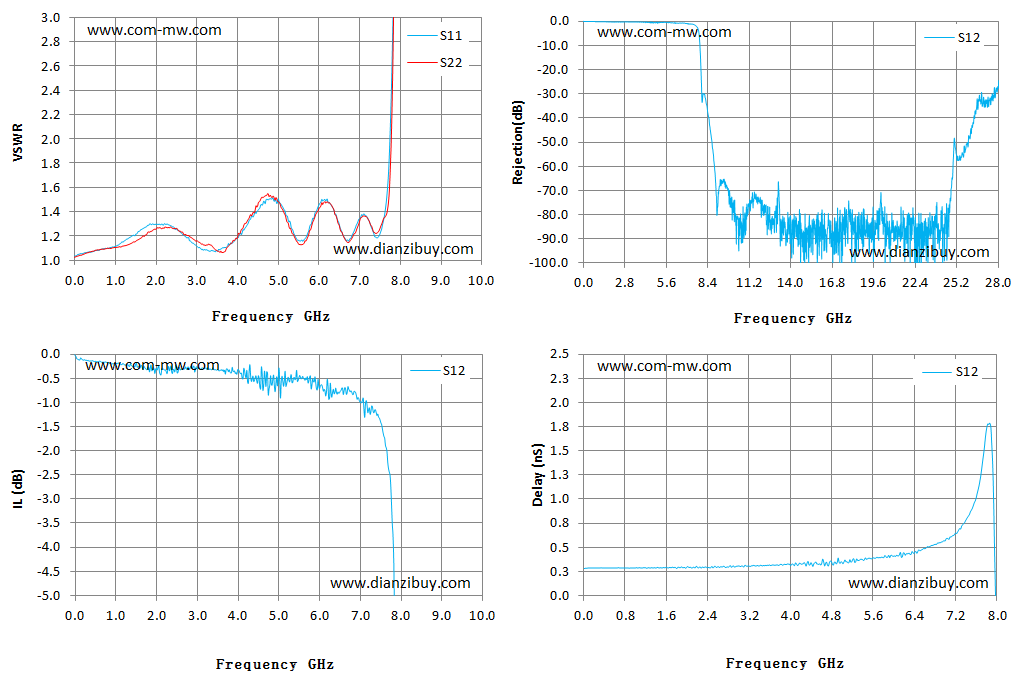

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 0.03 | 1.03 | 1.03 | -0.03 | -0.03 | 0.28 |
| 0.74 | 1.09 | 1.09 | -0.17 | -0.17 | 0.29 |
| 1.45 | 1.20 | 1.14 | -0.26 | -0.26 | 0.29 |
| 2.17 | 1.30 | 1.26 | -0.31 | -0.31 | 0.29 |
| 2.88 | 1.15 | 1.19 | -0.28 | -0.28 | 0.29 |
| 3.59 | 1.09 | 1.07 | -0.33 | -0.33 | 0.32 |
| 4.30 | 1.31 | 1.34 | -0.36 | -0.36 | 0.34 |
| 5.02 | 1.51 | 1.48 | -0.28 | -0.28 | 0.34 |
| 5.73 | 1.21 | 1.18 | -0.60 | -0.60 | 0.40 |
| 6.44 | 1.37 | 1.36 | -0.83 | -0.83 | 0.46 |
| 7.15 | 1.37 | 1.36 | -1.01 | -1.01 | 0.61 |
| 7.86 | 3.35 | 3.16 | -5.68 | -5.68 | 1.77 |
| 8.58 | 25.63 | 40.98 | -43.67 | -43.67 | 0.37 |
| 9.29 | 39.11 | 75.34 | -66.06 | -66.06 | 0.20 |
| 10.00 | 21.64 | 105.99 | -73.16 | -73.16 | 0.47 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
