阻带频率 10500~10550MHz, ≥50dB, 通带频率 DC~10275MHz, 10775~20000MHz, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | / | 最小 | 典型 | 最大 | 单位 |
| 阻带频率 | 10500 | ~ | 10550 | MHz | |
| 阻带抑制 | ≥ | 50 | dB | ||
| 通带频率 | DC | ~ | 10275 | MHz | |
| 通带频率 | 10775 | ~ | 20000 | MHz | |
| 通带损耗 | 3.5 | dB | |||
| 通带驻波 | 2.0 |
| 接口形式 | SMA-F |
| 接口材质 | 外壳304不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 工作温度 | -40~+65℃设计保证 |

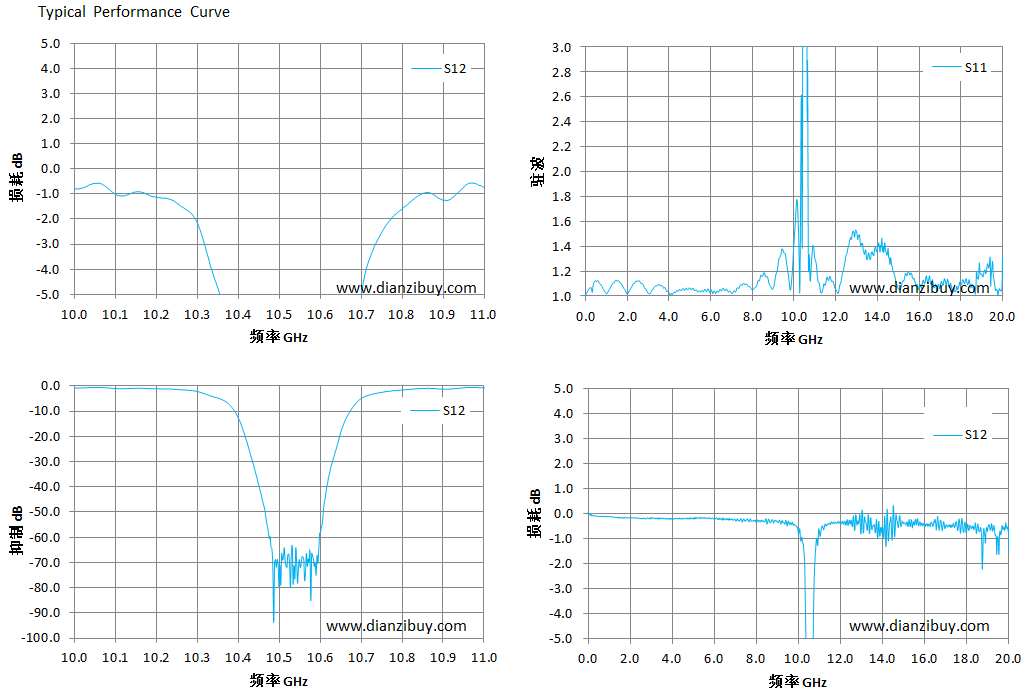

| 频率 GHz | S11 驻波 | S12 损耗 dB |
| 10.00 | 1.43 | -0.79 |
| 10.07 | 1.63 | -0.64 |
| 10.14 | 1.77 | -0.95 |
| 10.21 | 1.55 | -1.15 |
| 10.29 | 1.14 | -1.90 |
| 10.36 | 2.61 | -5.32 |
| 10.43 | 5.10 | -26.23 |
| 10.50 | 10.06 | -79.81 |
| 10.57 | 6.36 | -71.51 |
| 10.64 | 2.41 | -24.69 |
| 10.71 | 1.29 | -4.20 |
| 10.79 | 1.12 | -1.73 |
| 10.86 | 1.32 | -0.94 |
| 10.93 | 1.40 | -1.06 |
| 11.00 | 1.30 | -0.73 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
