产品类目 功分器电桥
S0001 功分器
功分器电桥

功分器 S0001

1~300MHz, 2W, 3路, 相位0°, 表面贴装, 工业级, 替代AD3PS-1+

型号
S0001
库存
该商品有现货 197 件 点击这里查看价格或购买
地址
成都市成华区航天路 118 号 4-3A

要查看该商品是否有现货,请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更,恕不另行通知,订货前,请确认技术参数。
产品不可用于违法用途,违法使用造成的损失由客户承担。

产品参数

品牌
康迈微
RoHS
是
净重
1 g
质保条件
一年保修

资料下载

商品介绍

主要参数

参数最小典型最大单位
工作频率1~300MHz
插入损耗0.51.5dB
隔离度1827dB
输入驻波比1.251.35
输出驻波比1.151.3
幅度平衡0.30.5dB
相位平衡26°

其它参数

功率容量2W
路数3路
相位0°
阻抗50Ω
接口形式表面贴装
工作温度-40~+85℃设计保证
储存温度-55~+100℃设计保证
质量等级工业级
其它替代AD3PS-1+

端口定义

公共端口1
分配端口4,5,8
接地端口2,3,6,7

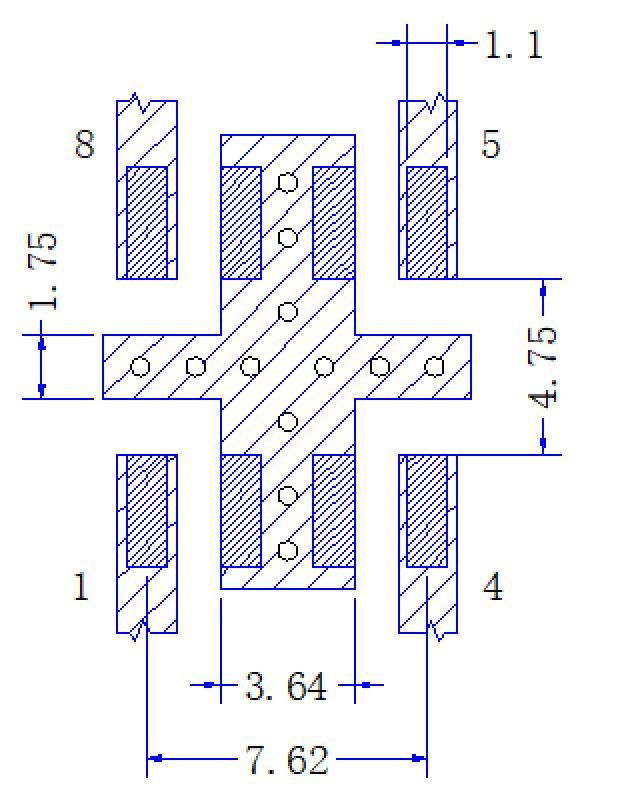

建议PCB布局图

典型测试数据

Frequency MHzS12 IL dBS11 VSWRS22 VSWRS23 ISO dBAmp. Balance dBPhase Balance °
1.00-5.011.191.07-30.770.020.19
33.89-5.041.151.00-30.000.040.18
66.78-5.091.151.01-29.160.010.06
101.17-5.151.151.03-28.150.010.14
134.06-5.171.161.04-27.680.050.13
166.94-5.231.171.06-26.890.060.38
199.84-5.301.171.08-26.930.030.36
234.22-5.351.171.11-26.990.090.46
267.11-5.441.171.14-27.250.040.44
300.00-5.431.161.17-29.290.150.47

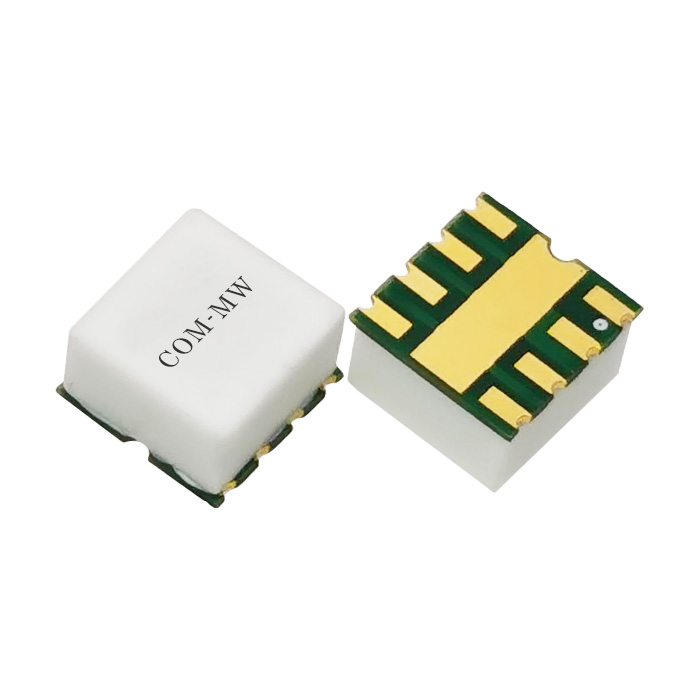

参考实物图

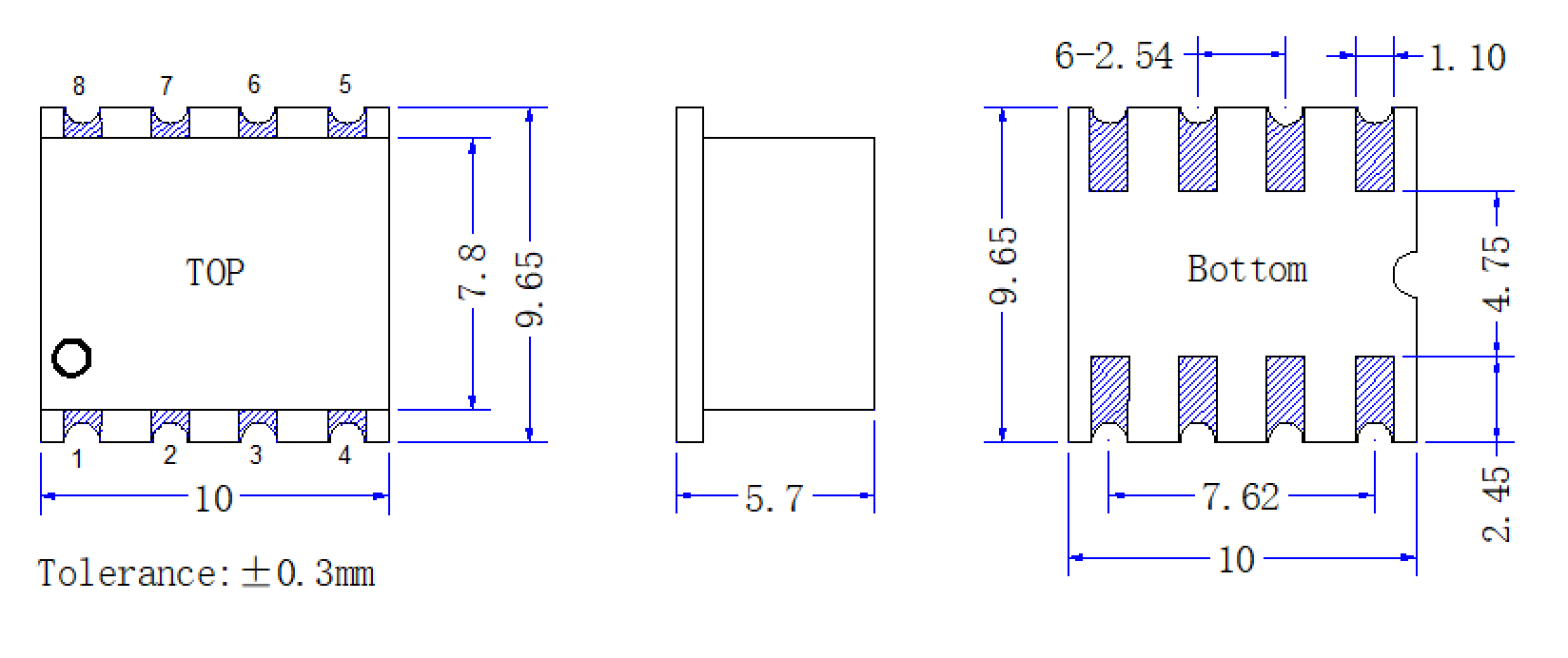

外形结构图(mm)

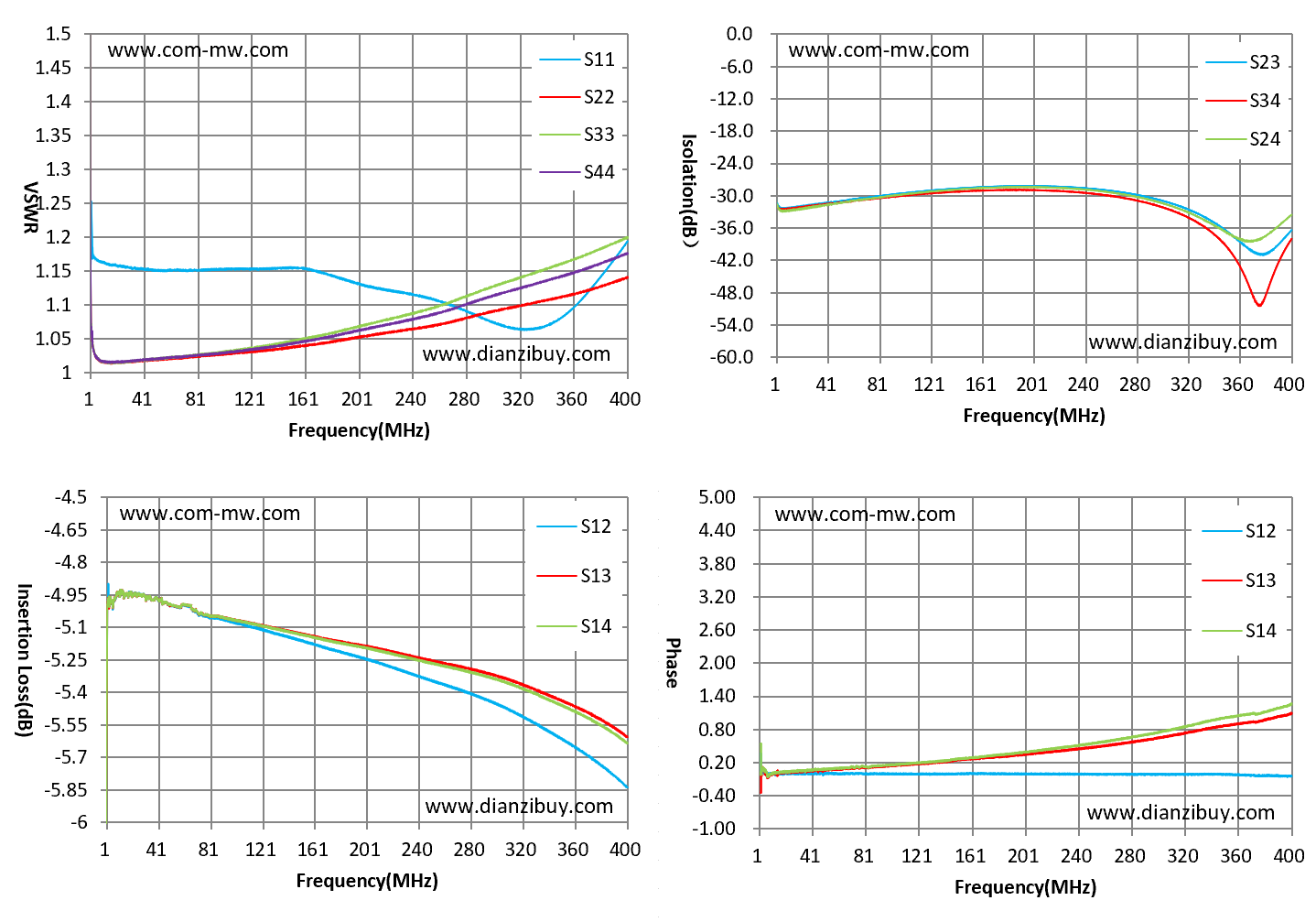

典型测试曲线图

注意事项

1清洗产品表面,请勿将产品浸泡清洗液中清洗。
2产品支持260℃回流焊。
