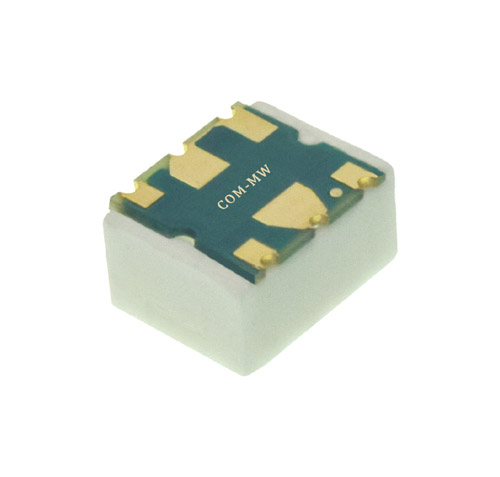

0.5~400MHz, 2W, 2路, 相位0°, 表面贴装, 工业级, 替代ADP-2-1+
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 0.5 | ~ | 400 | MHz |
| 插入损耗 | 0.3 | 1 | dB | |
| 隔离度 | 20 | 23 | dB | |
| 输入驻波比 | 1.15 | 1.25 | ||
| 输出驻波比 | 1.1 | 1.2 | ||
| 幅度平衡 | 0.1 | 0.3 | dB | |
| 相位平衡 | 1 | 3 | ° |
| 功率容量 | 2W |
| 路数 | 2路 |
| 相位 | 0° |
| 阻抗 | 50Ω |
| 接口形式 | 表面贴装 |
| 工作温度 | -40~+85℃设计保证 |
| 储存温度 | -55~+100℃设计保证 |
| 质量等级 | 工业级 |
| 其它 | 替代ADP-2-1+ |

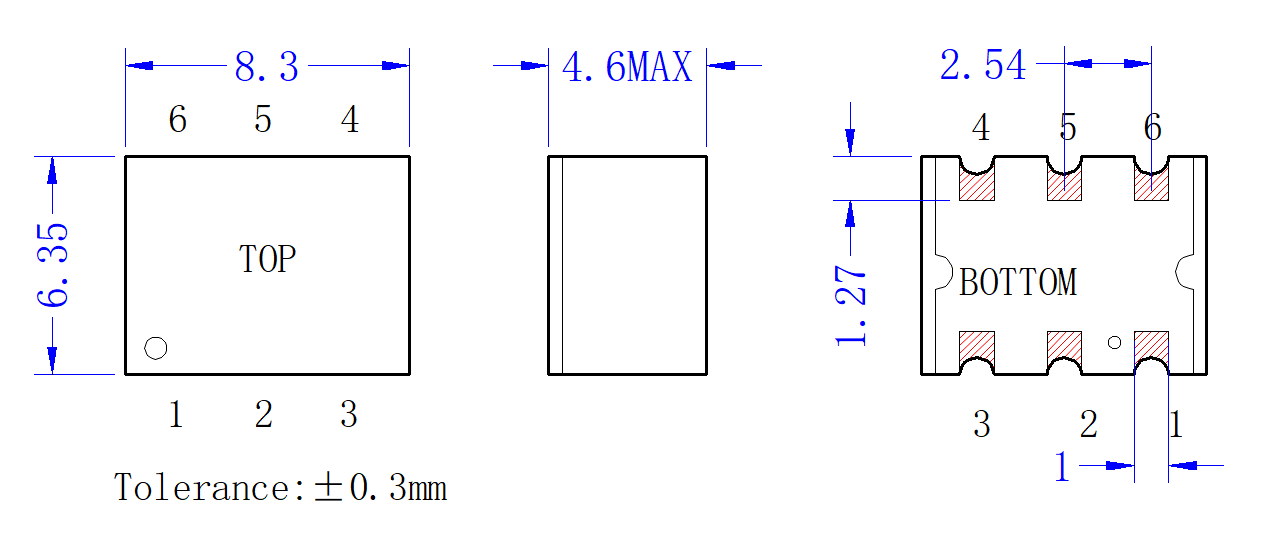

| 公共端口 | 1 |
| 分配端口 | 3，4 |
| 接地端口 | 6 |
| 其余端口 | 2，5（NC） |

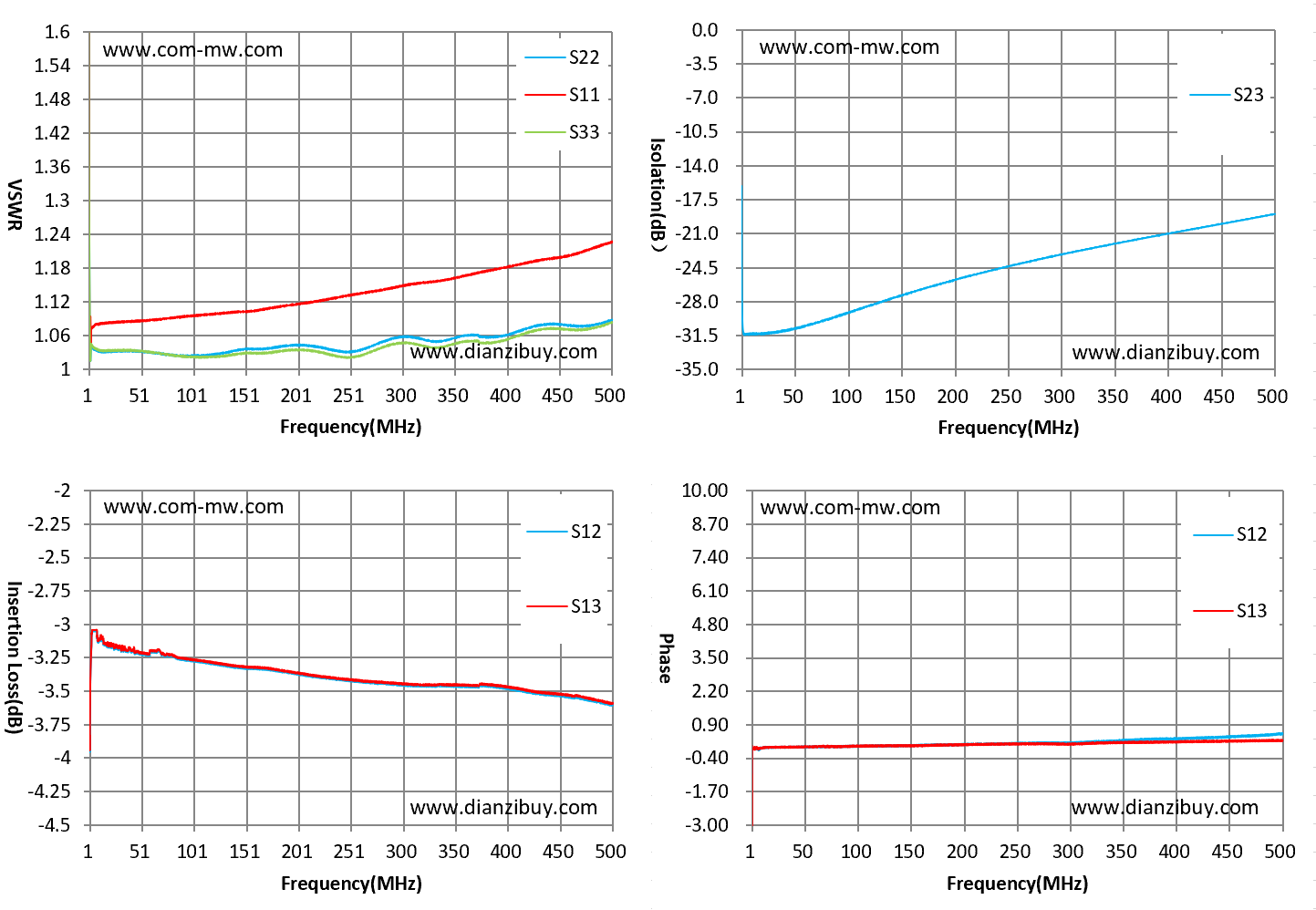

| F(MHz) | S12 IL | S23 ISO | S11 VSWR | S22 VSWR |
| 0.5 | -3.95 | -28.1 | 1.31 | 1.3 |
| 10 | -3.12 | -31.4 | 1.08 | 1.03 |
| 100 | -3.27 | -29.1 | 1.09 | 1.02 |
| 150 | -3.31 | -27.3 | 1.1 | 1.03 |
| 200 | -3.37 | -25.7 | 1.12 | 1.04 |
| 250 | -3.42 | -24.4 | 1.13 | 1.03 |
| 300 | -3.45 | -23.2 | 1.15 | 1.06 |
| 350 | -3.46 | -22.1 | 1.16 | 1.06 |
| 400 | -3.47 | -21.1 | 1.18 | 1.07 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持260℃回流焊。 |
