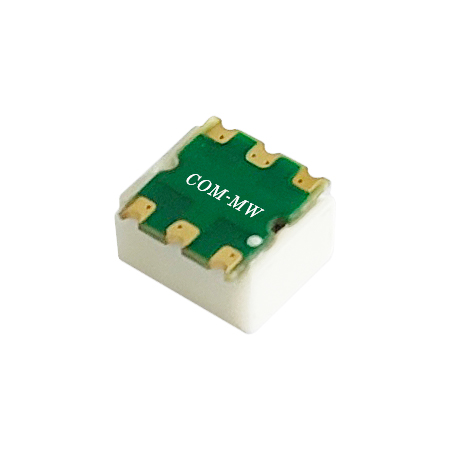

200~900MHz, 1W, 2路, 0°, 表面贴装, 替代ADP-2-9+
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 200 | ~ | 900 | MHz |
| 插入损耗 | 0.4 | 0.8 | dB | |
| 隔离度 | 20 | 27 | dB | |
| 输入驻波比 | 1.5 | |||
| 输出驻波比 | 1.4 | |||
| 幅度平衡 | 0.3 | dB | ||
| 相位平衡 | 2 | ° |
| 功率容量 | 1W |
| 路数 | 2路 |
| 相位 | 0° |
| 阻抗 | 50Ω |
| 接口形式 | 表面贴装 |
| 工作温度 | -40~+85℃设计保证 |
| 储存温度 | -55~+100℃设计保证 |
| 质量等级 | 工业级 |
| 其它 | 替代ADP-2-9+ |

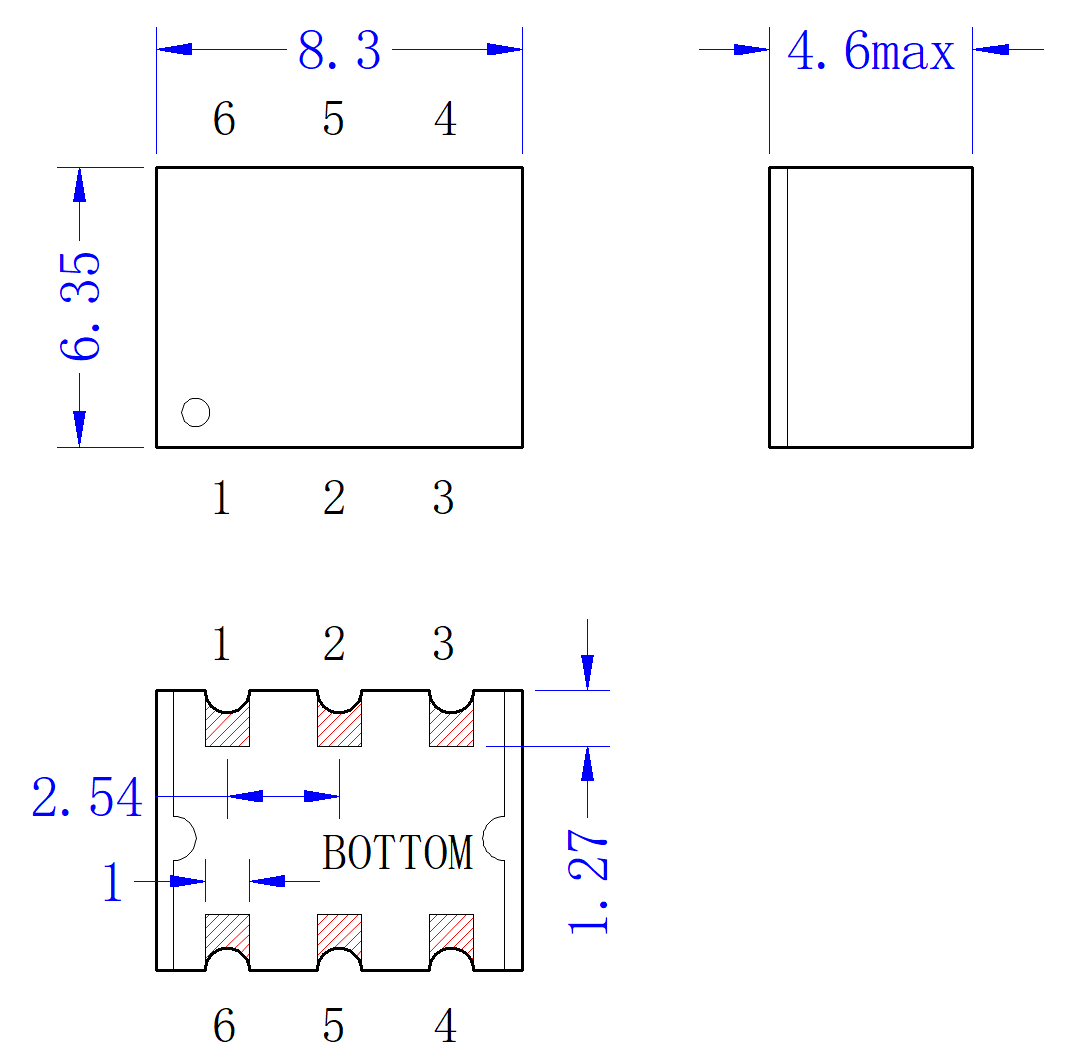

| 公共端口 | 1 |
| 分配端口 | 3，4 |
| 接地端口 | 6 |

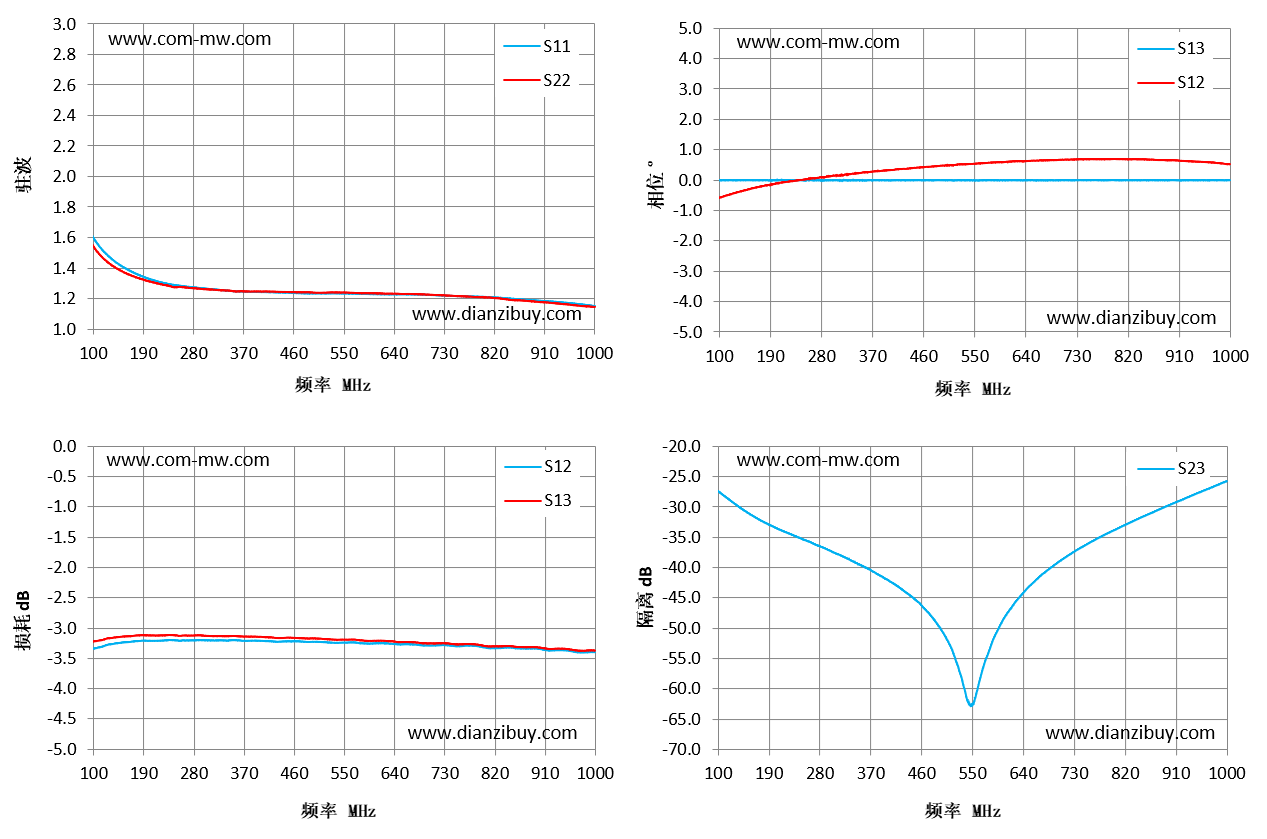

| 频率 MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 相位 ° | S23 隔离 dB |
|---|---|---|---|---|---|
| 100 | 1.59 | 1.54 | -3.34 | -0.58 | -27.39 |
| 164 | 1.38 | 1.35 | -3.23 | -0.25 | -31.61 |
| 229 | 1.3 | 1.28 | -3.2 | -0.04 | -34.5 |
| 357 | 1.25 | 1.24 | -3.2 | 0.25 | -39.8 |
| 550 | 1.23 | 1.24 | -3.24 | 0.53 | -62.52 |
| 614 | 1.23 | 1.23 | -3.25 | 0.6 | -47.17 |
| 743 | 1.22 | 1.21 | -3.29 | 0.68 | -36.61 |
| 807 | 1.21 | 1.2 | -3.33 | 0.68 | -33.5 |
| 936 | 1.17 | 1.16 | -3.36 | 0.6 | -28.16 |
| 1000 | 1.15 | 1.14 | -3.4 | 0.52 | -25.72 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持260℃回流焊。 |
