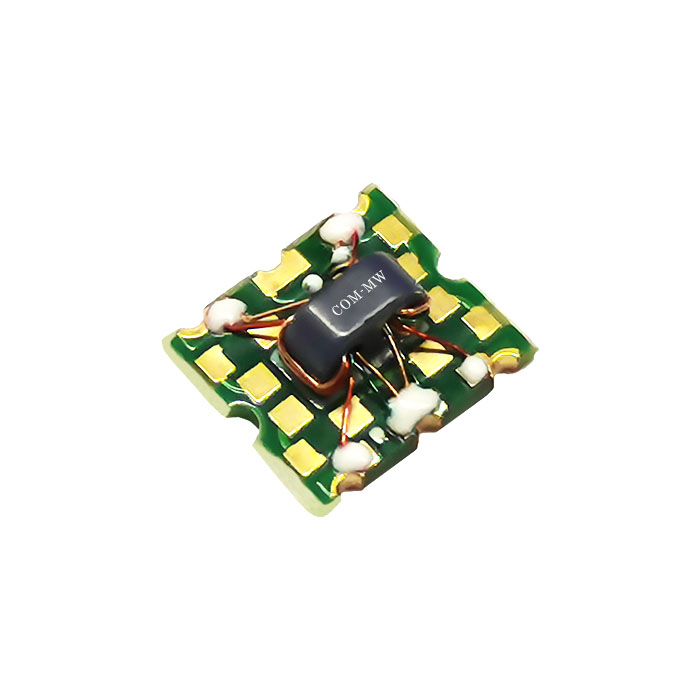

20~2000MHz, 1W, 2路, 0°, 表面贴装, 工业级, 代替ADP-2-20+
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 20 | ~ | 2000 | MHz |
| 插入损耗 | 0.7 | 1.5 | dB | |
| 隔离度 | 15 | 18 | dB | |
| 输入驻波比 | 2 | |||
| 输出驻波比 | 1.7 | |||
| 幅度平衡 | 0.3 | 0.7 | dB | |
| 相位平衡 | 3 | 5 | ° |
| 功率容量 | 1W |
| 路数 | 2路 |
| 相位 | 0° |
| 阻抗 | 50Ω |

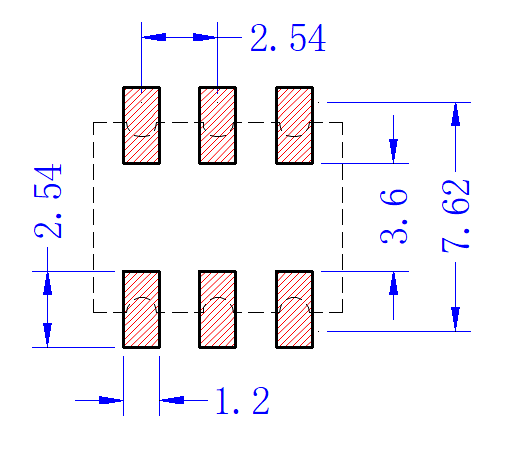

| 接口形式 | 表面贴装 |
| 工作温度 | -40~+85℃设计保证 |
| 储存温度 | -55~+100℃设计保证 |
| 质量等级 | 工业级 |
| 其它 | 代替ADP-2-20+ |

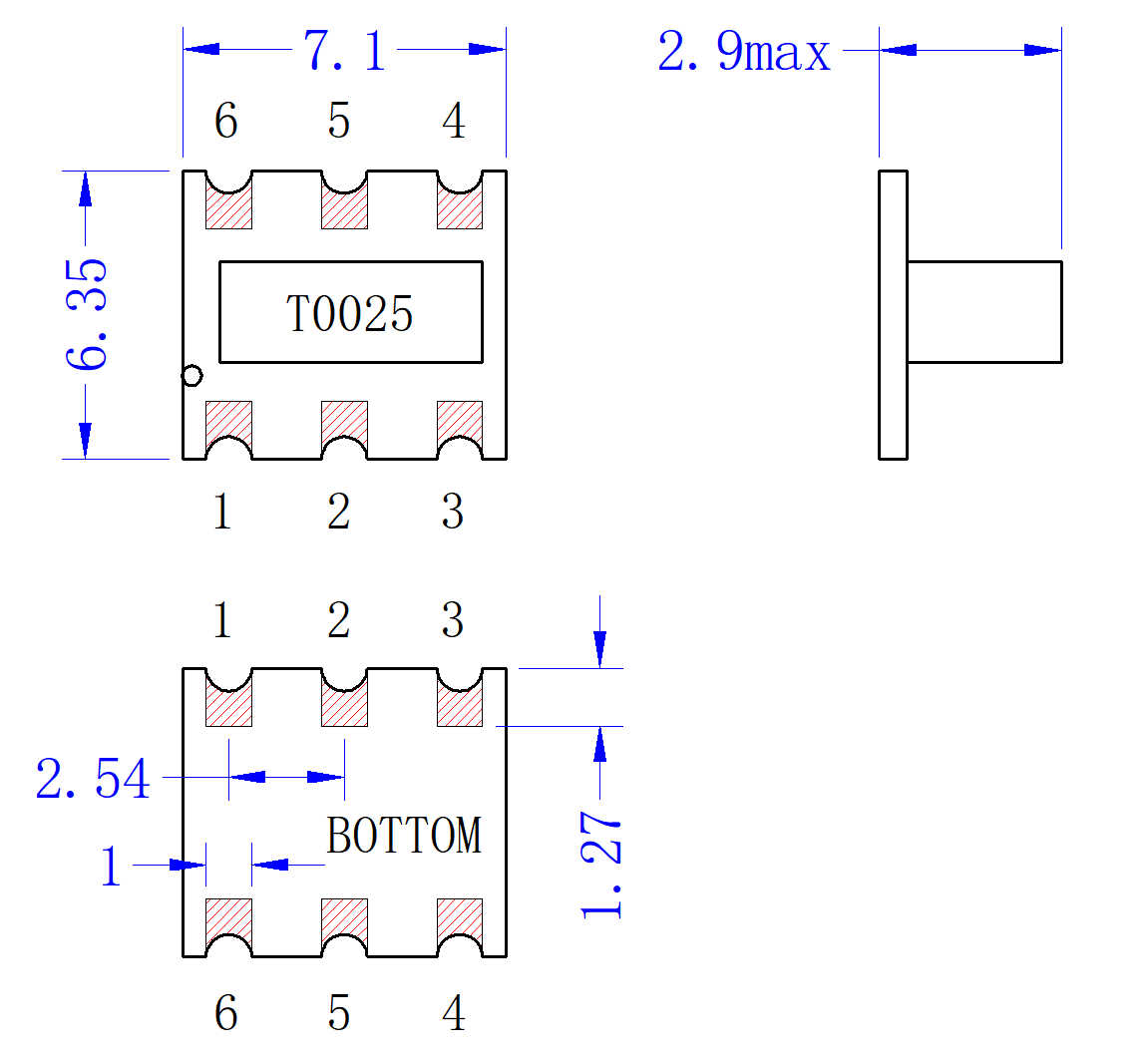

| 公共端口 | 1 |
| 分配端口 | 3，4 |
| 接地端口 | 2，5，6 |

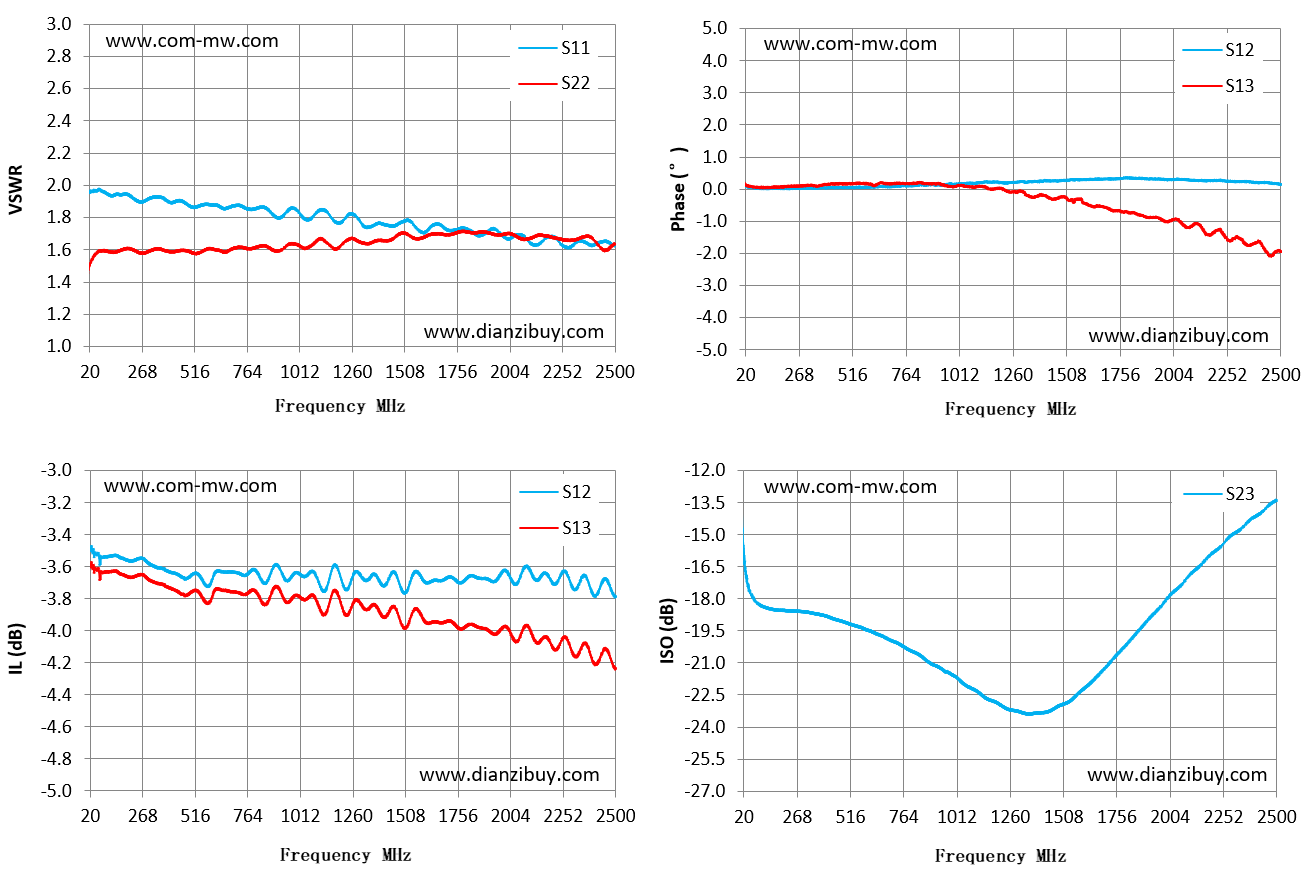

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S13 损耗 dB | S23 隔离 dB |
| 20 | 1.96 | 1.51 | -3.49 | -3.59 | -15.82 |
| 197 | 1.94 | 1.61 | -3.56 | -3.66 | -18.54 |
| 374 | 1.91 | 1.6 | -3.62 | -3.72 | -18.74 |
| 551 | 1.88 | 1.59 | -3.69 | -3.8 | -19.29 |
| 729 | 1.87 | 1.62 | -3.65 | -3.77 | -20.04 |
| 906 | 1.8 | 1.59 | -3.59 | -3.73 | -21.11 |
| 1260 | 1.82 | 1.67 | -3.66 | -3.83 | -23.2 |
| 1437 | 1.75 | 1.66 | -3.65 | -3.86 | -23.28 |
| 1614 | 1.72 | 1.69 | -3.7 | -3.95 | -22.11 |
| 1791 | 1.73 | 1.71 | -3.68 | -3.97 | -20.25 |
| 1969 | 1.69 | 1.7 | -3.63 | -3.98 | -18.25 |
| 2146 | 1.64 | 1.69 | -3.66 | -4.06 | -16.42 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持220℃回流焊。 |
