产品类目 功分器电桥
S0092 功分器
功分器电桥

功分器 S0092

10~3000MHz, 1W, 2路, 相位0°, 表面贴装, 工业级, 替代RPS-2-30+

型号
S0092
库存
该商品有现货 62 件 点击这里查看价格或购买
地址
成都市成华区航天路 118 号 4-3A

要查看该商品是否有现货,请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更,恕不另行通知,订货前,请确认技术参数。
产品不可用于违法用途,违法使用造成的损失由客户承担。

产品参数

品牌
康迈微
RoHS
否
净重
1 g
质保条件
一年保修

资料下载

商品介绍

主要参数

参数最小典型最大单位
工作频率10~3000MHz
插入损耗0.61.22dB
隔离度1017dB
输入驻波比1.82
输出驻波比1.71.9
幅度平衡0.40.8dB
相位平衡4°

其它参数

功率容量1W
路数2路
相位0°
阻抗50Ω
接口形式表面贴装
工作温度-40~+85℃设计保证
储存温度-55~+100℃设计保证
质量等级工业级
其它替代RPS-2-30+

端口定义

公共端口6
分配端口3,4
接地端口1,2,5

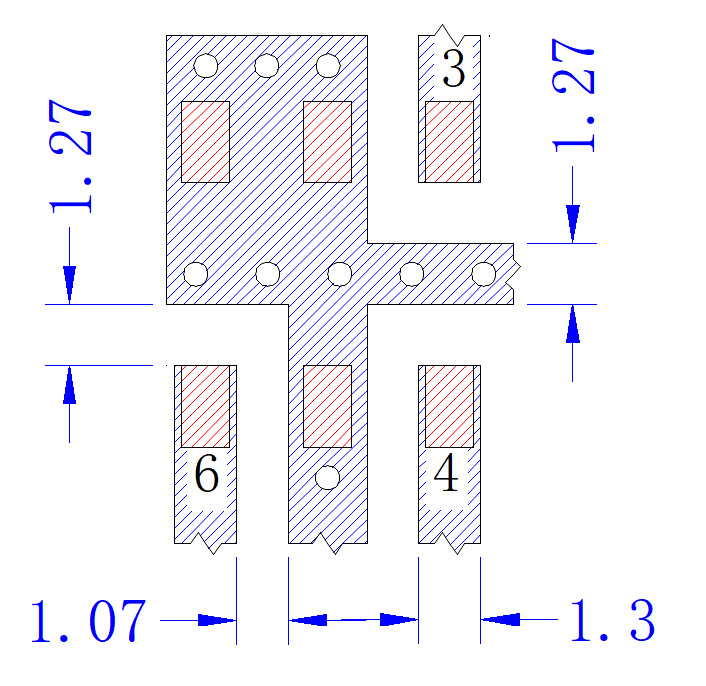

建议PCB布局图

典型测试数据

Frequency GHzS12 IL dBS11 VSWRS22 VSWRS23 ISO dBAmp. Balance dBPhase Balance °
0.01-3.422.141.47-17.200.092.10
0.34-3.571.981.53-18.720.030.67
0.67-3.631.881.58-19.800.051.21
1.01-3.711.751.64-22.890.131.76
1.34-3.731.751.69-24.610.063.05
1.67-3.841.761.74-22.990.013.26
2.00-4.011.961.78-19.710.053.21
2.34-4.182.041.79-17.600.202.93
2.67-4.221.671.58-17.190.161.22
3.00-4.201.261.26-16.430.110.72

参考实物图

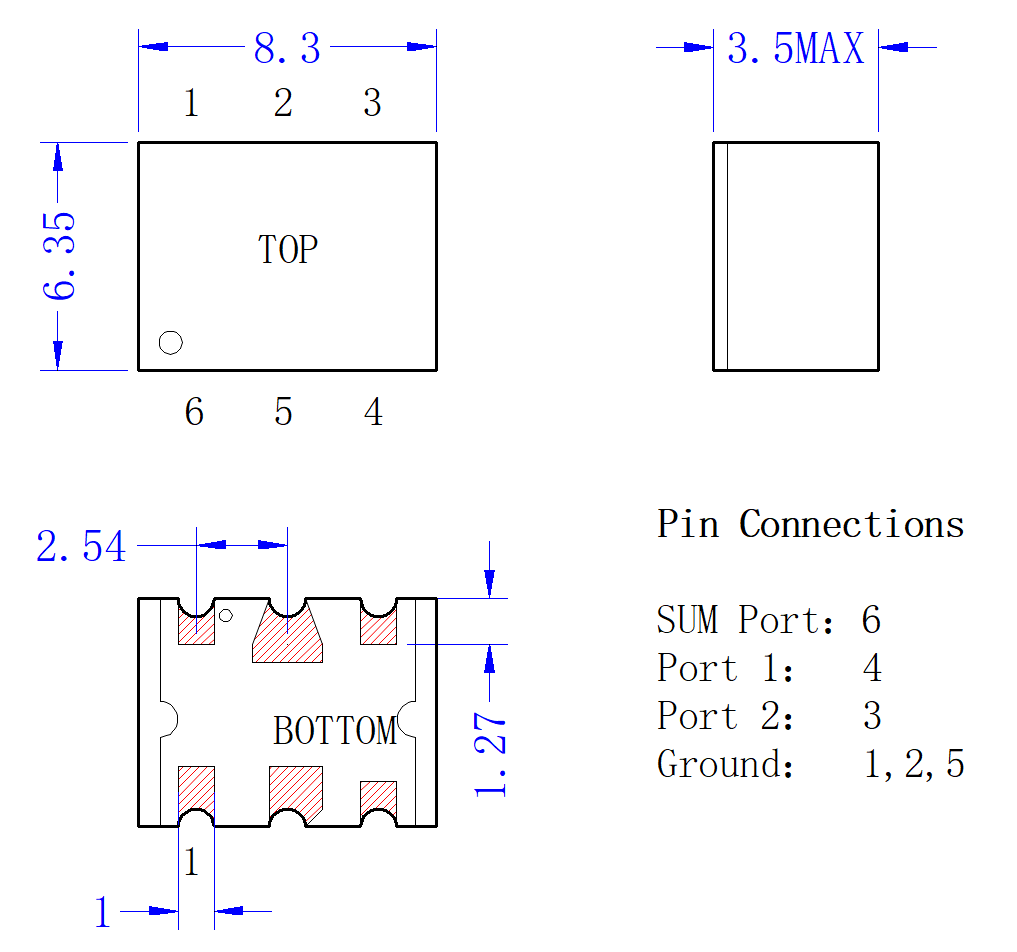

外形结构图(mm)

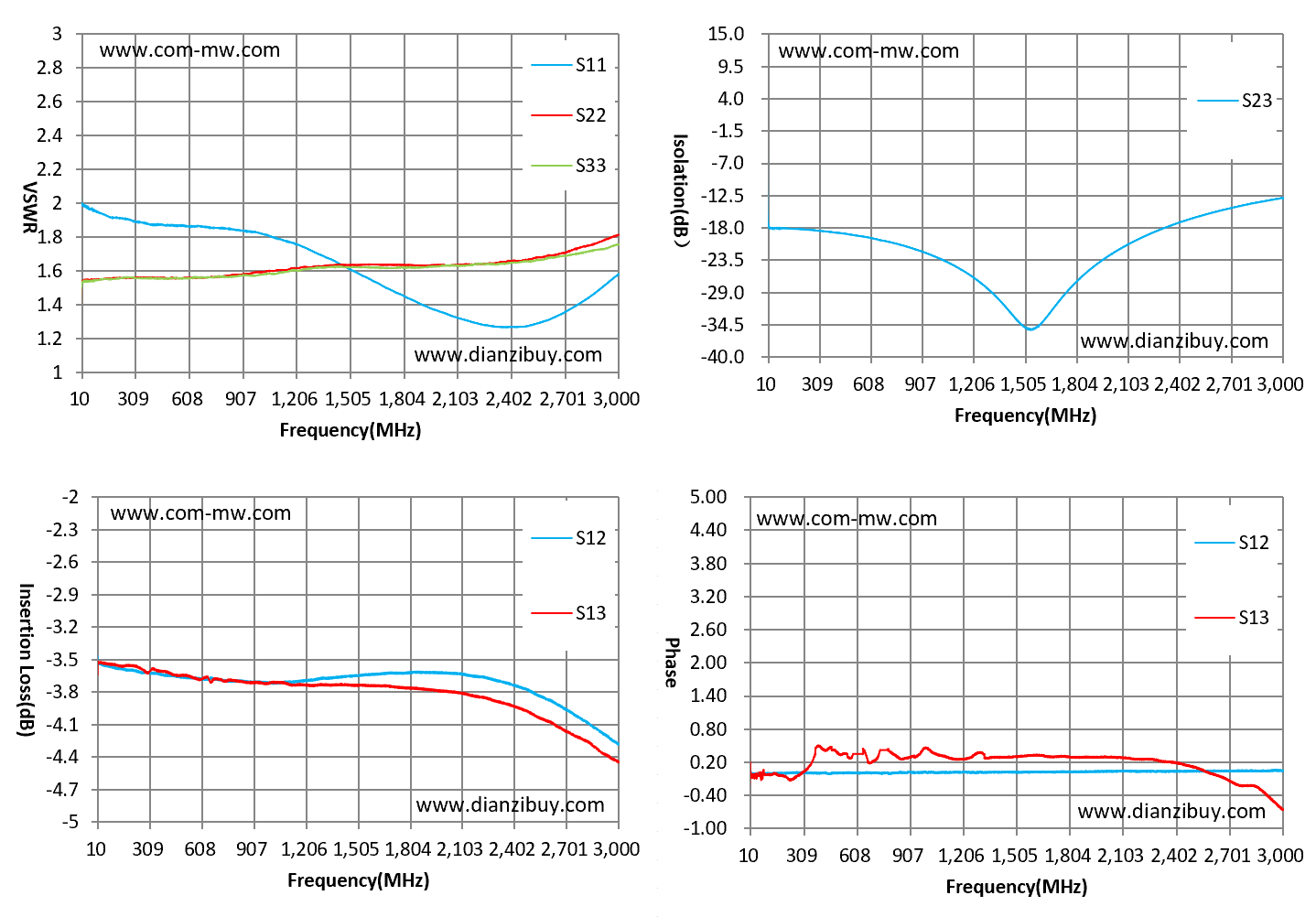

典型测试曲线图

注意事项

1可以短时间浸泡清洗,请及时烘干。
2产品支持260℃回流焊。
