S0093 功分器
功分器电桥

功分器 S0093

5~1000MHz, 1W, 2路, 相位0°, 表面贴装, 工业级, 替代SBTC-2-10+

型号
S0093
库存
该商品有现货 4391 件 点击这里查看价格或购买
地址
成都市成华区航天路 118 号 4-3A

要查看该商品是否有现货,请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更,恕不另行通知,订货前,请确认技术参数。
产品不可用于违法用途,违法使用造成的损失由客户承担。

产品参数

品牌
康迈微
RoHS
是
净重
0.5 g
质保条件
一年保修

资料下载

商品介绍

主要参数

参数最小典型最大单位
工作频率5~1000MHz
插入损耗0.61.2dB
隔离度1821dB
输入驻波比1.21.4
输出驻波比1.21.3
幅度平衡0.30.6dB
相位平衡35°

其它参数

功率容量1W
路数2路
相位0°
阻抗50Ω
接口形式表面贴装
工作温度-40~+85℃设计保证
储存温度-55~+100℃设计保证
质量等级工业级
其它替代SBTC-2-10+

端口定义

公共端口6
分配端口3,4
接地端口1,2

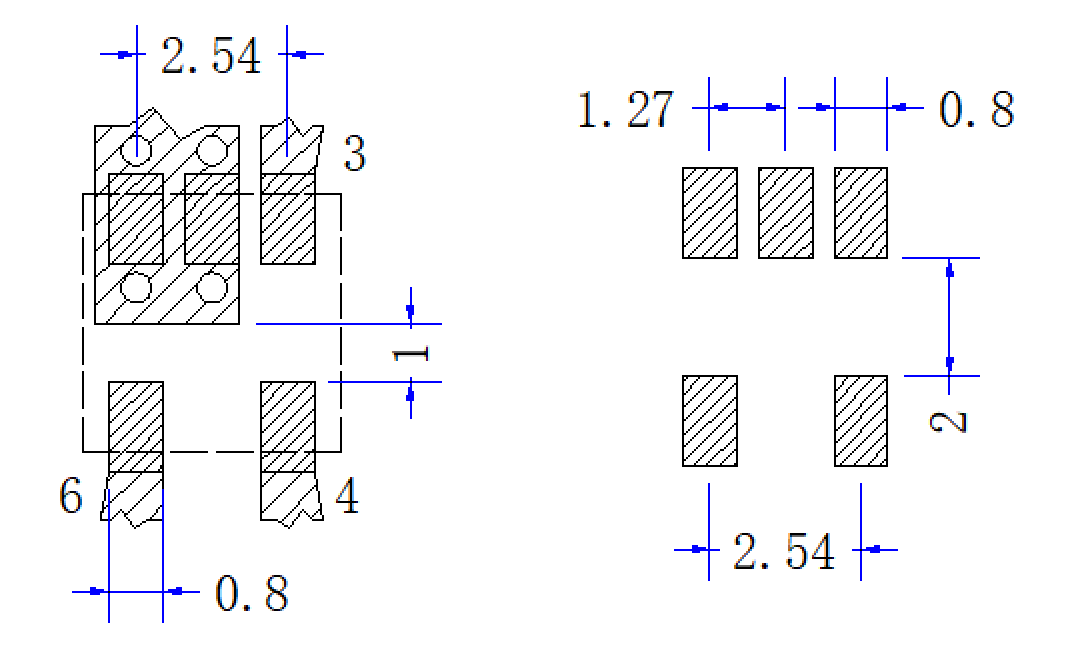

建议PCB布局图

典型测试数据

Frequency MHzS12 IL dBS11 VSWRS22 VSWRS23 ISO dBAmp. Balance dBPhase Balance °
5.00-3.101.051.15-28.360.190.91
114.45-3.131.051.11-30.020.130.40
223.90-3.181.081.11-27.350.140.81
338.32-3.221.101.11-25.670.141.22
447.77-3.311.131.11-23.880.121.15
557.23-3.391.141.11-22.850.091.48
666.67-3.461.151.11-21.880.101.67
781.10-3.541.161.12-21.920.031.76
890.55-3.621.171.14-21.350.041.77
1000.00-3.731.191.16-21.900.031.64

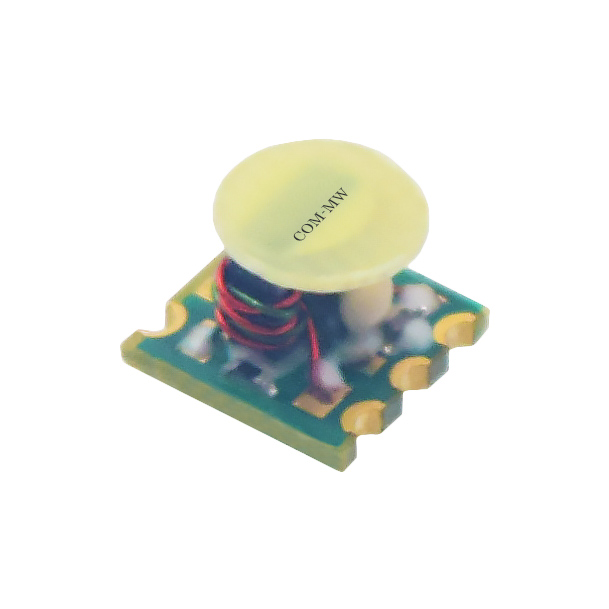

参考实物图

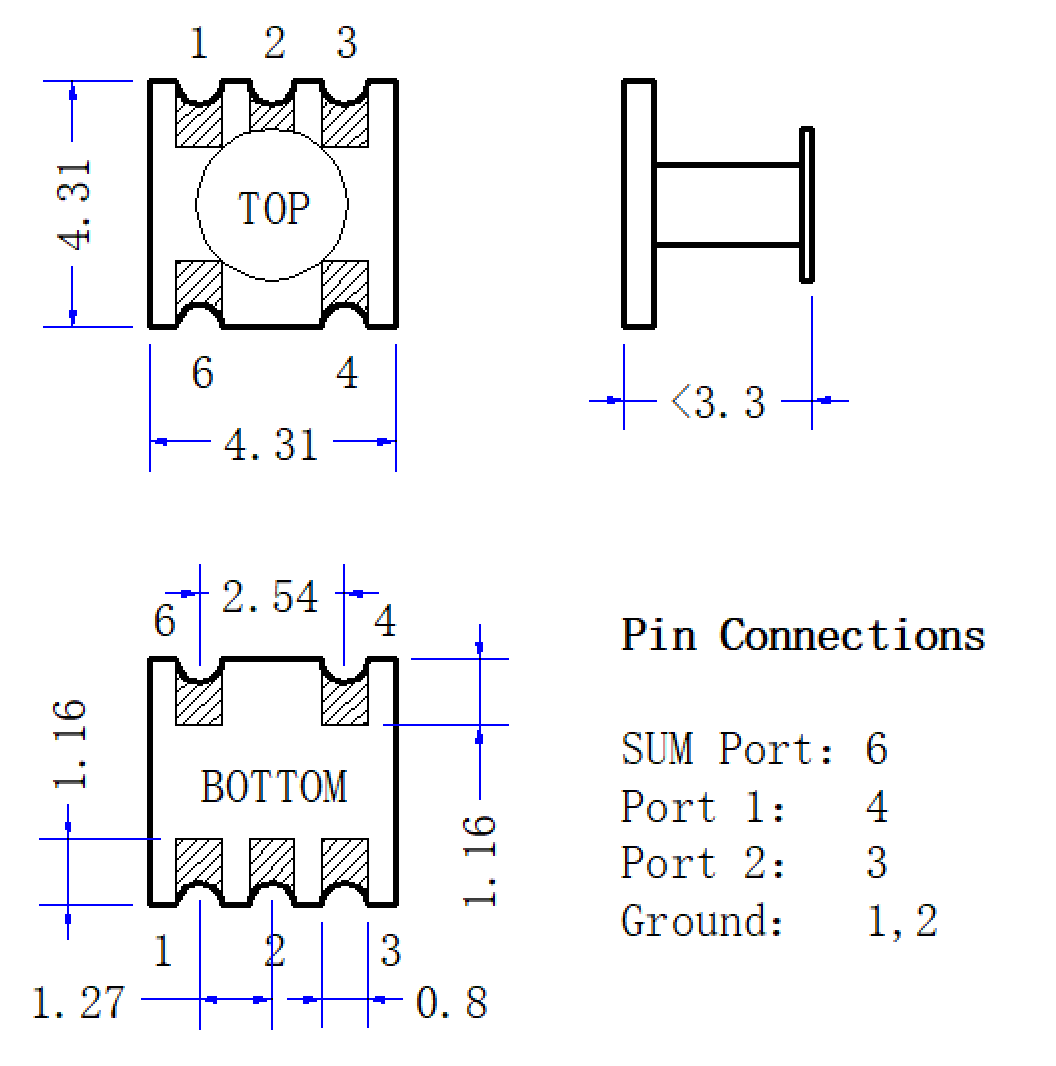

外形结构图(mm)

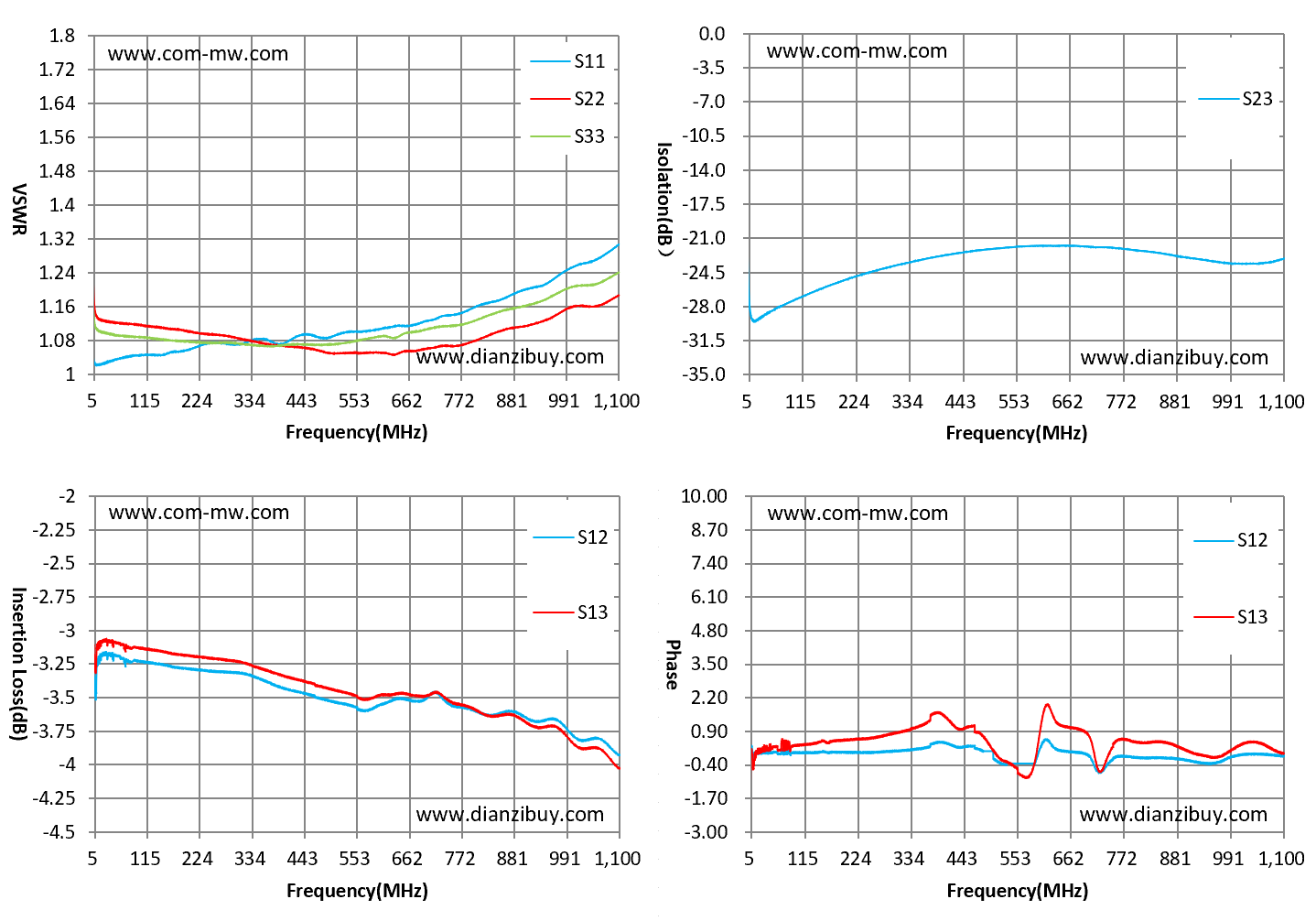

典型测试曲线图

注意事项

1可以短时间浸泡清洗,请及时烘干。
2产品支持260℃回流焊。

需要定制指标?

提供技术要求,工程师 1 个工作日内响应。
