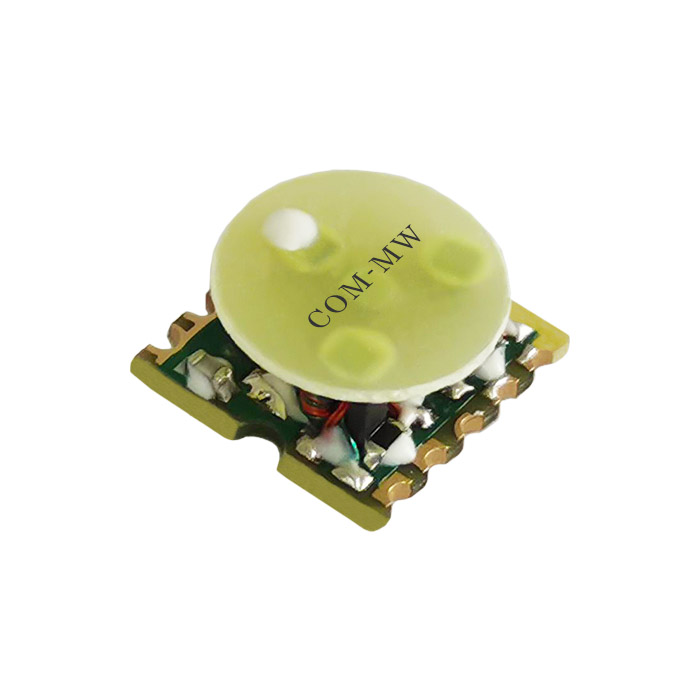

5~1000MHz, 1W, 4路, 0°, 表面贴装, 替代型号SCA-4-10+
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 1 | 低损耗，小体积。 |
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 5 | ~ | 1000 | MHz |
| 插入损耗 | 2 | dB | ||
| 理论损耗 | 6 | dB | ||
| 隔离度 | 17 | dB | ||
| 输入驻波比 | 1.6 | |||
| 输出驻波比 | 1.5 | |||
| 幅度平衡 | 0.8 | dB | ||
| 相位平衡 | 10 | ° |
| 功率容量 | 1W设计保证 |
| 路数 | 4路 |
| 相位 | 0° |
| 阻抗 | 50Ω |
| 接口形式 | 表面贴装 |
| 工作温度 | -40~+85℃设计保证 |
| 储存温度 | -55~+100℃设计保证 |
| 质量等级 | 工业级 |
| 替代型号 | SCA-4-10+ |
| ROHS | 满足 |

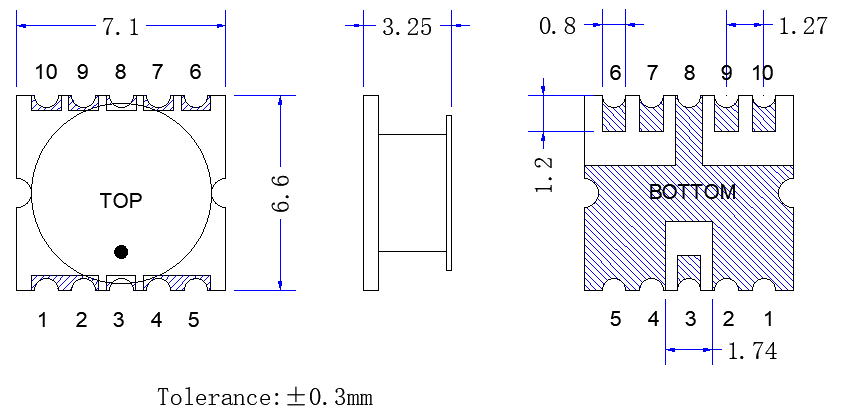

| 公共端口 | 3 |
| 分配端口 | 6，7，9，10 |
| 接地端口 | 1，2，4，5，8 |

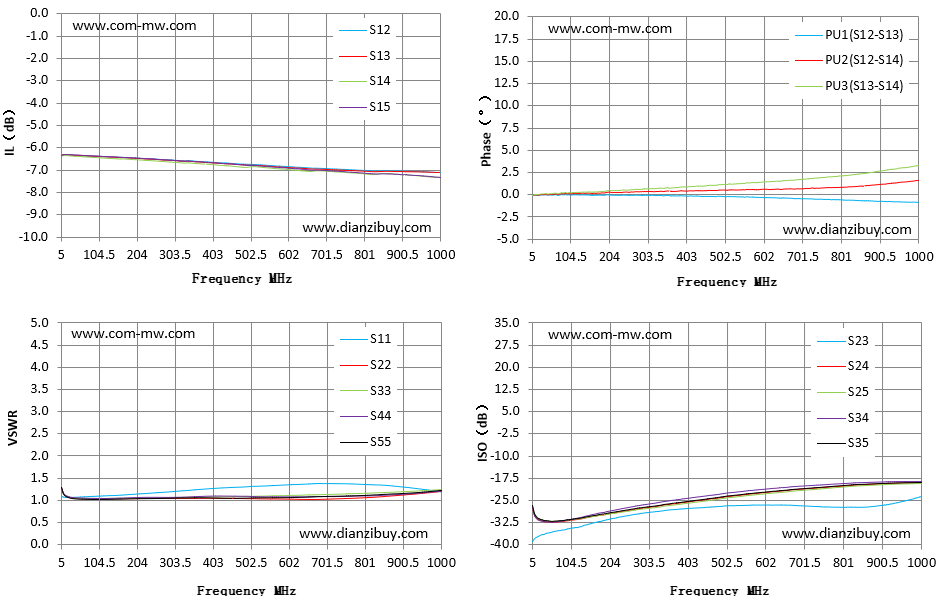

| Frequency MHz | S12 IL dB | S11 VSWR | S22 VSWR | PU1 ° | S23 ISO dB |
| 5.00 | -6.33 | 1.09 | 1.28 | -0.01 | -38.86 |
| 76.00 | -6.35 | 1.08 | 1.03 | 0.00 | -35.19 |
| 147.00 | -6.40 | 1.10 | 1.03 | 0.02 | -33.26 |
| 218.00 | -6.46 | 1.14 | 1.04 | -0.01 | -31.04 |
| 289.00 | -6.53 | 1.19 | 1.04 | -0.06 | -29.31 |
| 360.00 | -6.59 | 1.24 | 1.04 | -0.08 | -28.18 |
| 431.00 | -6.66 | 1.28 | 1.04 | -0.10 | -27.52 |
| 503.00 | -6.73 | 1.31 | 1.03 | -0.20 | -26.84 |
| 574.00 | -6.81 | 1.33 | 1.03 | -0.23 | -26.59 |
| 645.00 | -6.87 | 1.36 | 1.02 | -0.38 | -26.59 |
| 716.00 | -6.93 | 1.37 | 1.03 | -0.46 | -26.95 |
| 787.00 | -6.99 | 1.36 | 1.05 | -0.58 | -27.29 |
| 858.00 | -7.01 | 1.33 | 1.09 | -0.69 | -27.30 |
| 929.00 | -7.05 | 1.27 | 1.13 | -0.78 | -26.16 |
| 1000.00 | -7.09 | 1.18 | 1.19 | -0.92 | -23.70 |
| 1 | 可以短时间浸泡清洗，请及时烘干。 |
| 2 | 产品支持260℃回流焊。 |
提供技术要求，工程师 1 个工作日内响应。
