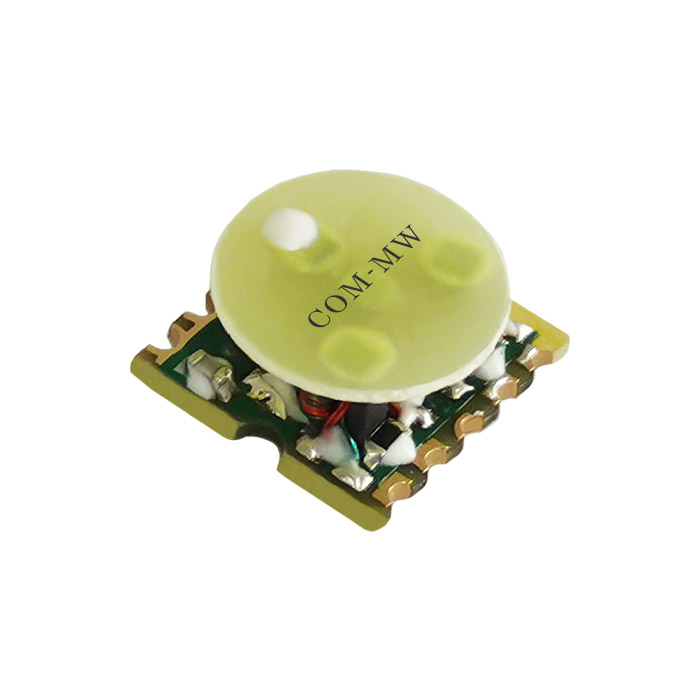

5~1000MHz, 1W, 4路, 相位0°, 表面贴装, 工业级, 替代SCA-4-10+
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 5 | ~ | 1000 | MHz |
| 插入损耗 | 1.2 | 2 | dB | |
| 隔离度 | 17 | 21 | dB | |
| 输入驻波比 | 1.5 | 1.6 | ||
| 输出驻波比 | 1.4 | 1.5 | ||
| 幅度平衡 | 0.4 | 0.8 | dB | |
| 相位平衡 | 5 | 10 | ° |
| 功率容量 | 1W |
| 路数 | 4路 |
| 相位 | 0° |
| 阻抗 | 50Ω |
| 接口形式 | 表面贴装 |
| 工作温度 | -40~+85℃设计保证 |
| 储存温度 | -55~+100℃设计保证 |
| 质量等级 | 工业级 |
| 其它 | 替代SCA-4-10+ |

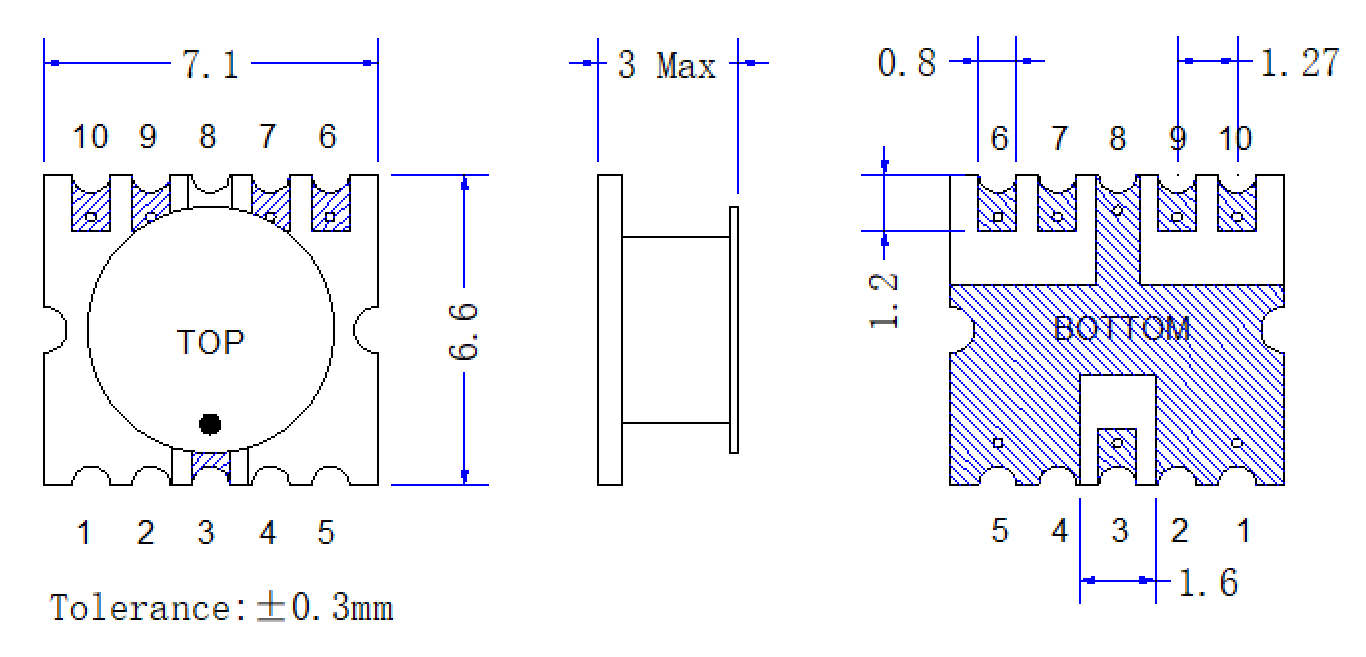

| 公共端口 | 3 |
| 分配端口 | 6，7，9，10 |
| 接地端口 | 1，2，4，5，8 |

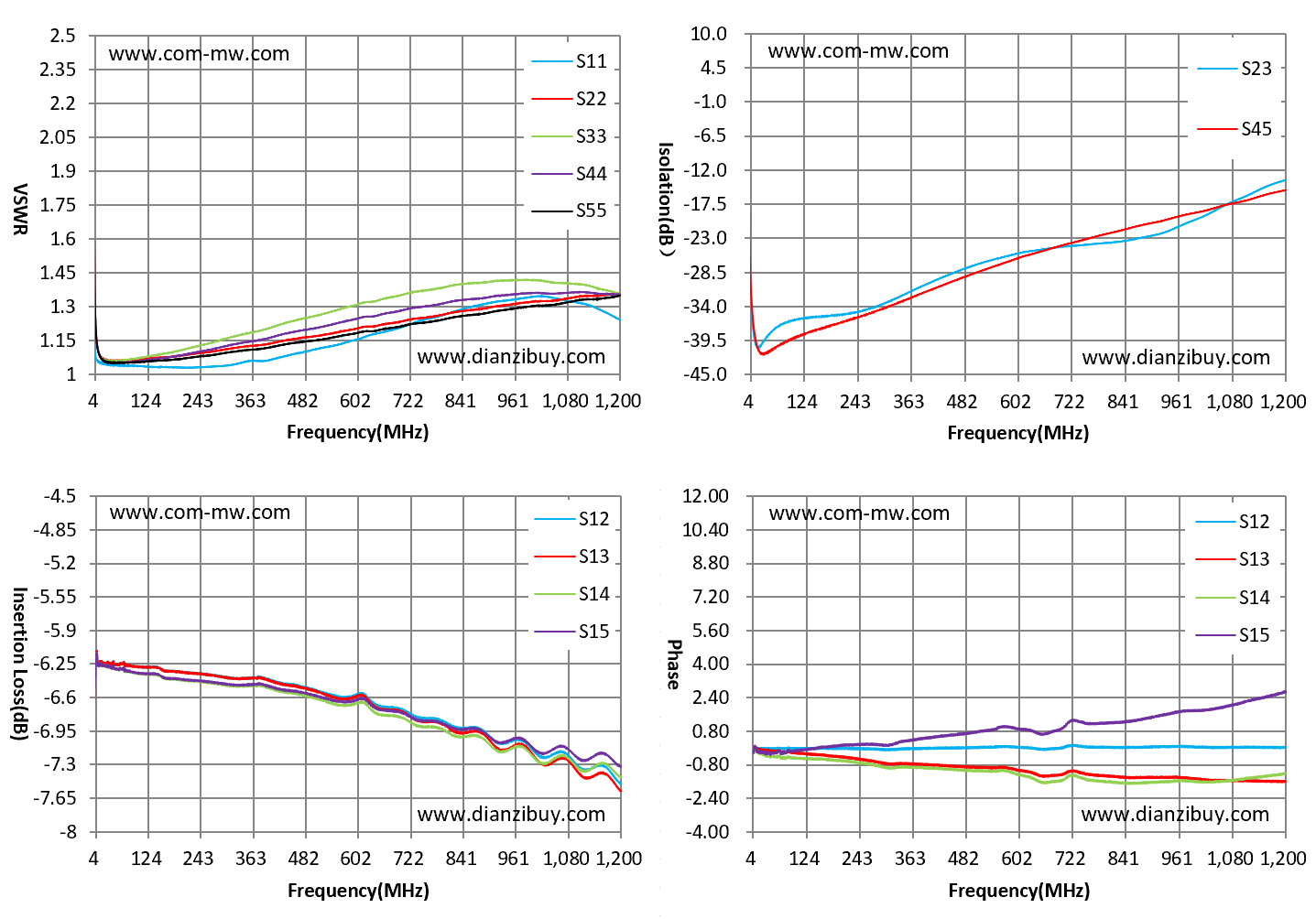

| F(MHz) | S12 IL | S23 ISO | S11 VSWR | S22 VSWR |
| 5 | -6.13 | -33.5 | 1.07 | 1.18 |
| 10 | -6.24 | -38.2 | 1.05 | 1.1 |
| 50 | -6.26 | -38.1 | 1.04 | 1.06 |
| 100 | -6.28 | -36.2 | 1.03 | 1.06 |
| 200 | -6.33 | -35.3 | 1.03 | 1.08 |
| 400 | -6.42 | -30.2 | 1.06 | 1.14 |
| 600 | -6.57 | -25.5 | 1.15 | 1.21 |
| 800 | -6.87 | -23.7 | 1.27 | 1.26 |
| 1000 | -7.22 | -19.4 | 1.34 | 1.32 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持220℃回流焊。 |
