S0125 功分器
功分器电桥

功分器 S0125

0.1~400MHz, 2W, 2路, 相位0°, 表面贴装, 替代SCP-2-1+

型号
S0125
库存
该商品有现货 16 件 点击这里查看价格或购买
地址
成都市成华区航天路 118 号 4-3A

要查看该商品是否有现货,请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更,恕不另行通知,订货前,请确认技术参数。
产品不可用于违法用途,违法使用造成的损失由客户承担。

产品参数

品牌
康迈微
RoHS
是
净重
2 g
质保条件
一年保修

资料下载

商品介绍

主要参数

参数最小典型最大单位
工作频率0.1~400MHz
插入损耗0.60.9dB
隔离度1825dB
驻波比1.21.3
幅度平衡0.2dB
相位平衡35°

其它参数

功率容量2W设计保证
路数2路
相位0°
阻抗50Ω
接口形式表面贴装
工作温度-40~+85℃设计保证
储存温度-55~+100℃设计保证
质量等级工业级
其它替代SCP-2-1+

端口定义

公共端口1
分配端口5,6
接地端口2,3,4,7,8

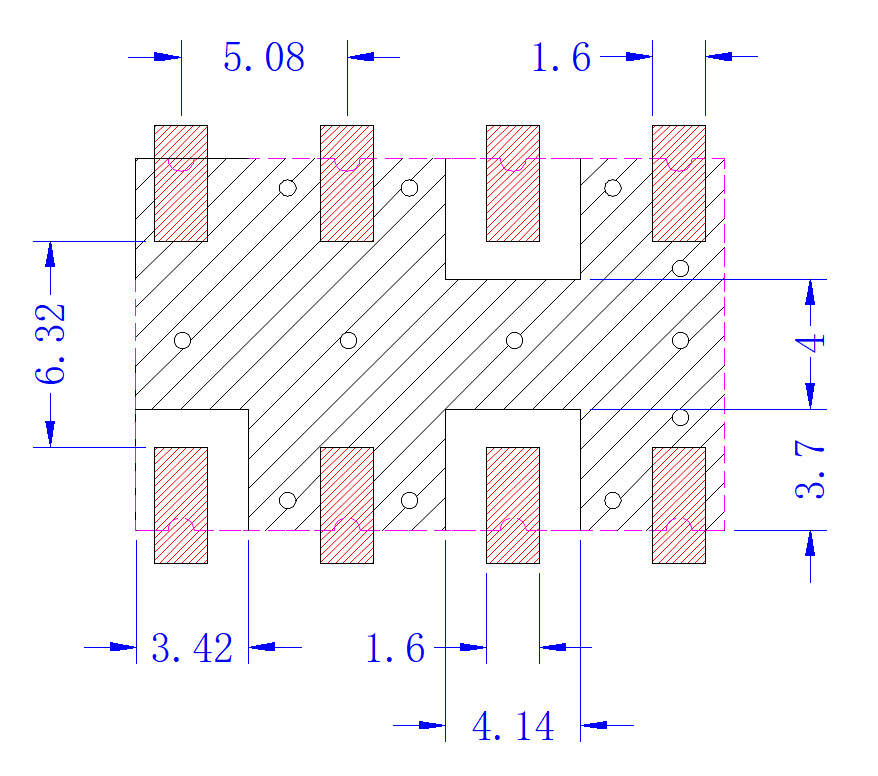

建议PCB布局图

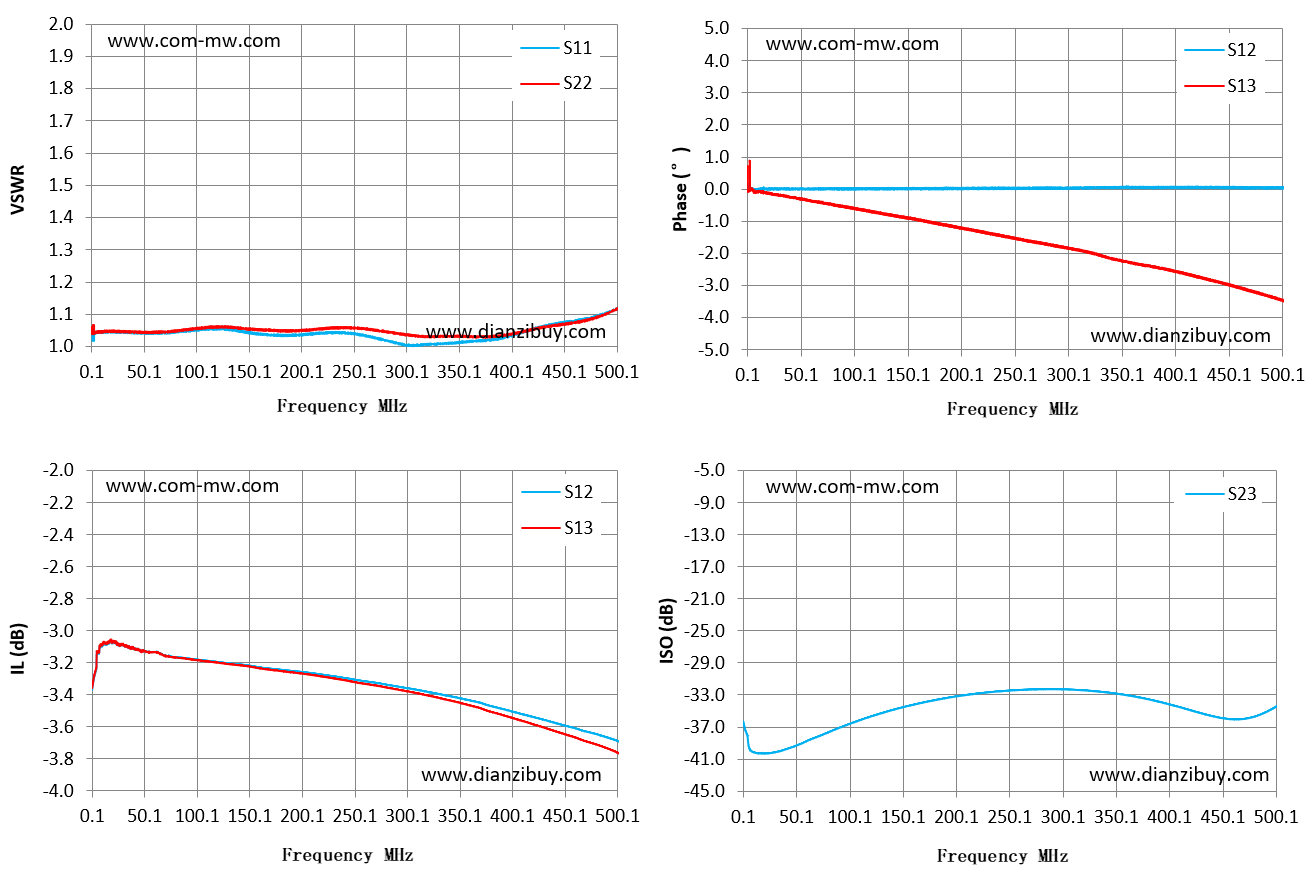

典型测试曲线图

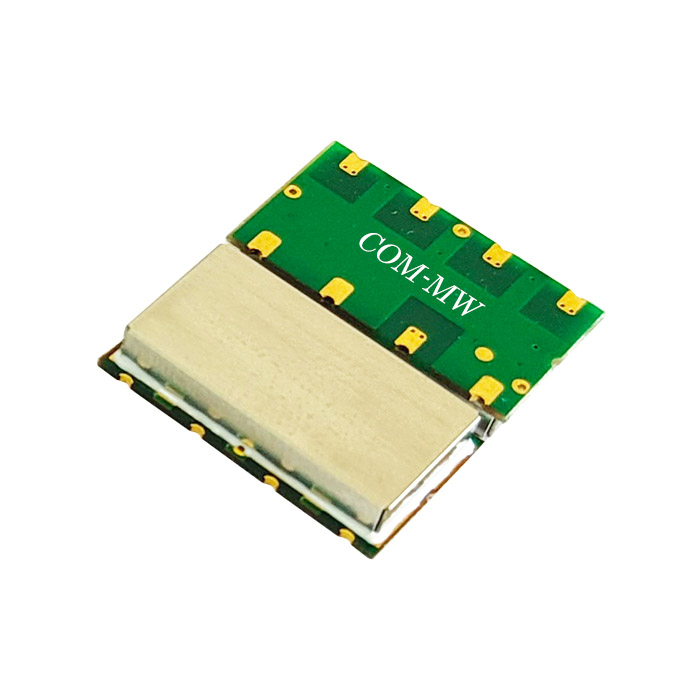

参考实物图

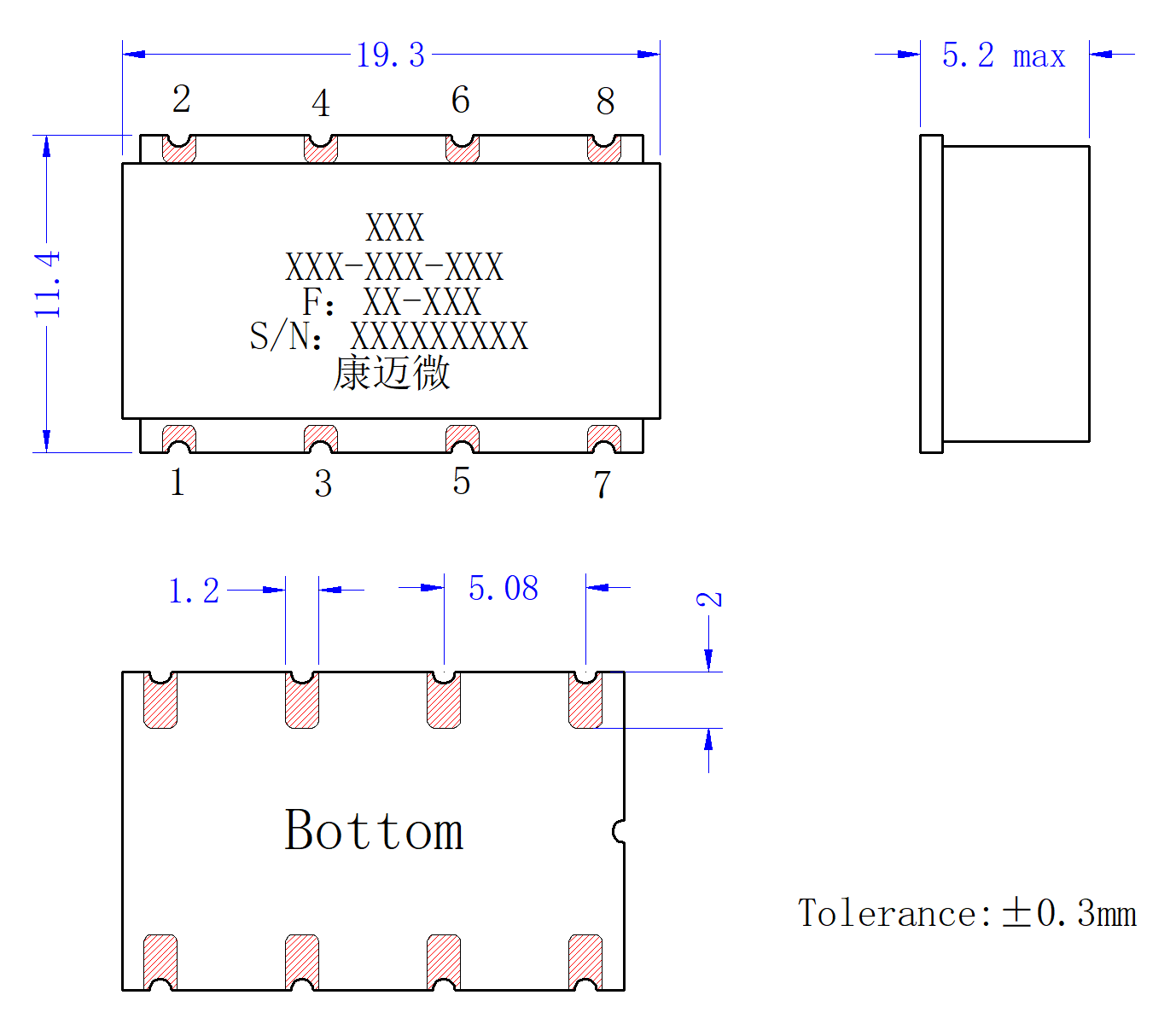

外形结构图(mm)

典型测试数据

Frequency MHz01 IL dBIN VSWR01 OUT VSWRS12 ISO dBAmp. Balance dBPhase Balance °
0.01-7.506.387.49-14.300.130.67
57.12-3.141.041.00-38.930.000.36
114.32-3.191.061.01-35.930.000.70
171.44-3.241.041.03-33.870.011.06
228.56-3.281.041.04-32.700.011.42
285.68-3.341.011.08-32.290.021.80
342.88-3.411.011.12-32.710.032.19
400.00-3.511.031.15-34.180.042.59
457.12-3.601.081.20-36.070.053.05
514.32-3.721.141.26-33.210.083.61
571.44-3.901.221.32-27.390.124.28
628.56-4.091.321.38-22.410.175.18
685.68-4.431.481.47-18.440.266.29
742.88-4.881.641.53-15.190.397.52
800.00-5.601.861.61-12.530.579.17

注意事项

1清洗产品表面,请勿将产品浸泡清洗液中清洗。
2产品支持220℃回流焊。

需要定制指标?

提供技术要求,工程师 1 个工作日内响应。
