产品类目 功分器电桥
S0129 功分器
功分器电桥

功分器 S0129

10~650MHz, 1W, 4路, 0°, 表面贴装, 替代SCP-4-1W+

型号
S0129
库存
该商品有现货 219 件 点击这里查看价格或购买
地址
成都市成华区航天路 118 号 4-3A

要查看该商品是否有现货,请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更,恕不另行通知,订货前,请确认技术参数。
产品不可用于违法用途,违法使用造成的损失由客户承担。

产品参数

品牌
康迈微
RoHS
是
净重
2 g
质保条件
一年保修

资料下载

商品介绍

主要参数

参数最小典型最大单位
工作频率10~650MHz
插入损耗11.9dB
隔离度1823dB
输入驻波比1.21.3
输出驻波比1.21.3
幅度平衡0.20.7dB
相位平衡410°

其它参数

功率容量1W
路数4路
相位0°
阻抗50Ω
接口形式表面贴装
工作温度-40~+85℃设计保证
储存温度-55~+125℃设计保证
质量等级工业级
其它替代SCP-4-1W+

端口定义

公共端口3
分配端口2,4,6,8
接地端口1,5,7

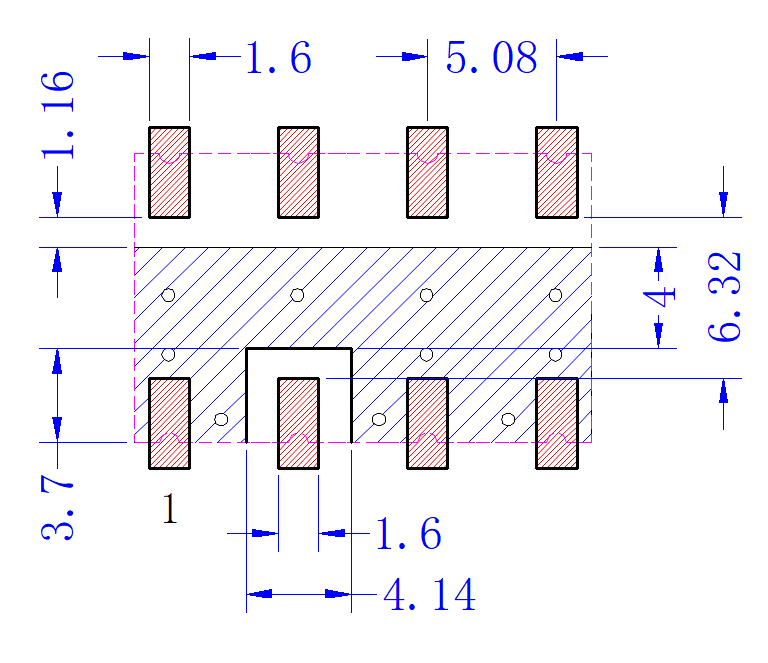

建议PCB布局图

典型测试数据

Frequency GHzS12 IL dBS11 VSWRS22 VSWRS23 ISO dBAmp. Balance dBPhase Balance °
10000000.00-6.331.081.15-32.600.020.09
120000000.00-6.331.051.06-33.590.010.19
230000000.00-6.411.051.08-34.740.010.29
340000000.00-6.471.071.12-37.030.010.44
450000000.00-6.531.091.15-42.100.020.49
560000000.00-6.601.111.19-51.240.030.66
670000000.00-6.661.131.22-37.030.060.86
780000000.00-6.751.171.27-30.440.070.92
890000000.00-6.851.201.31-25.850.081.27
1000000000.00-6.951.241.35-22.300.101.60

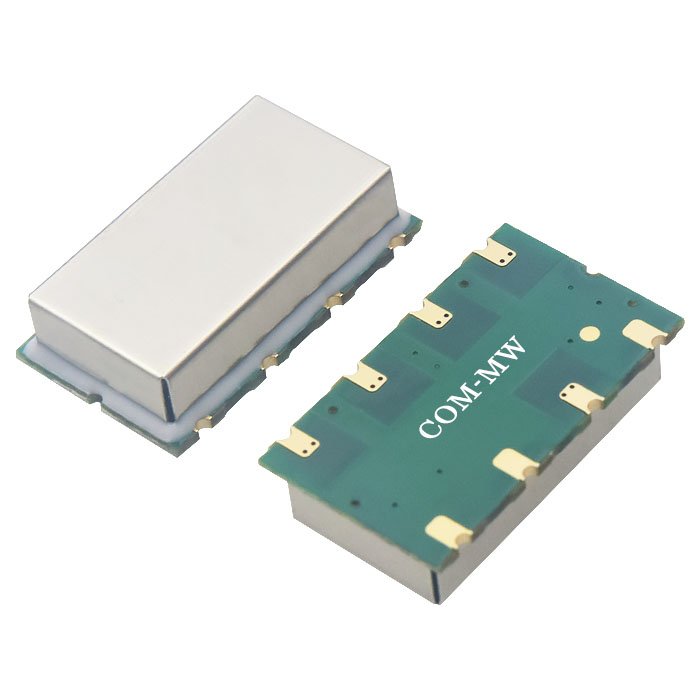

参考实物图

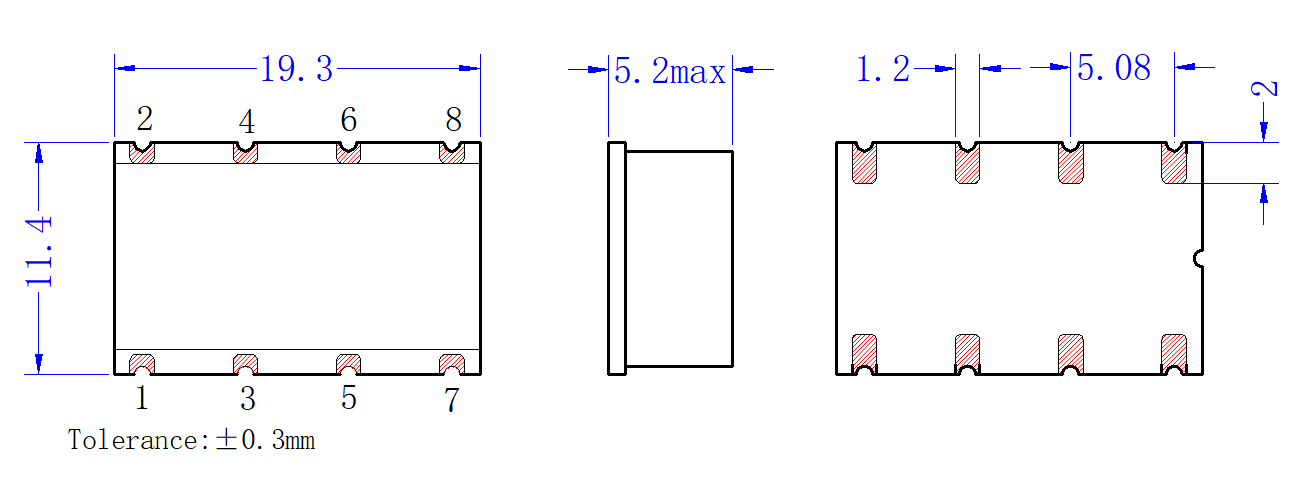

外形结构图(mm)

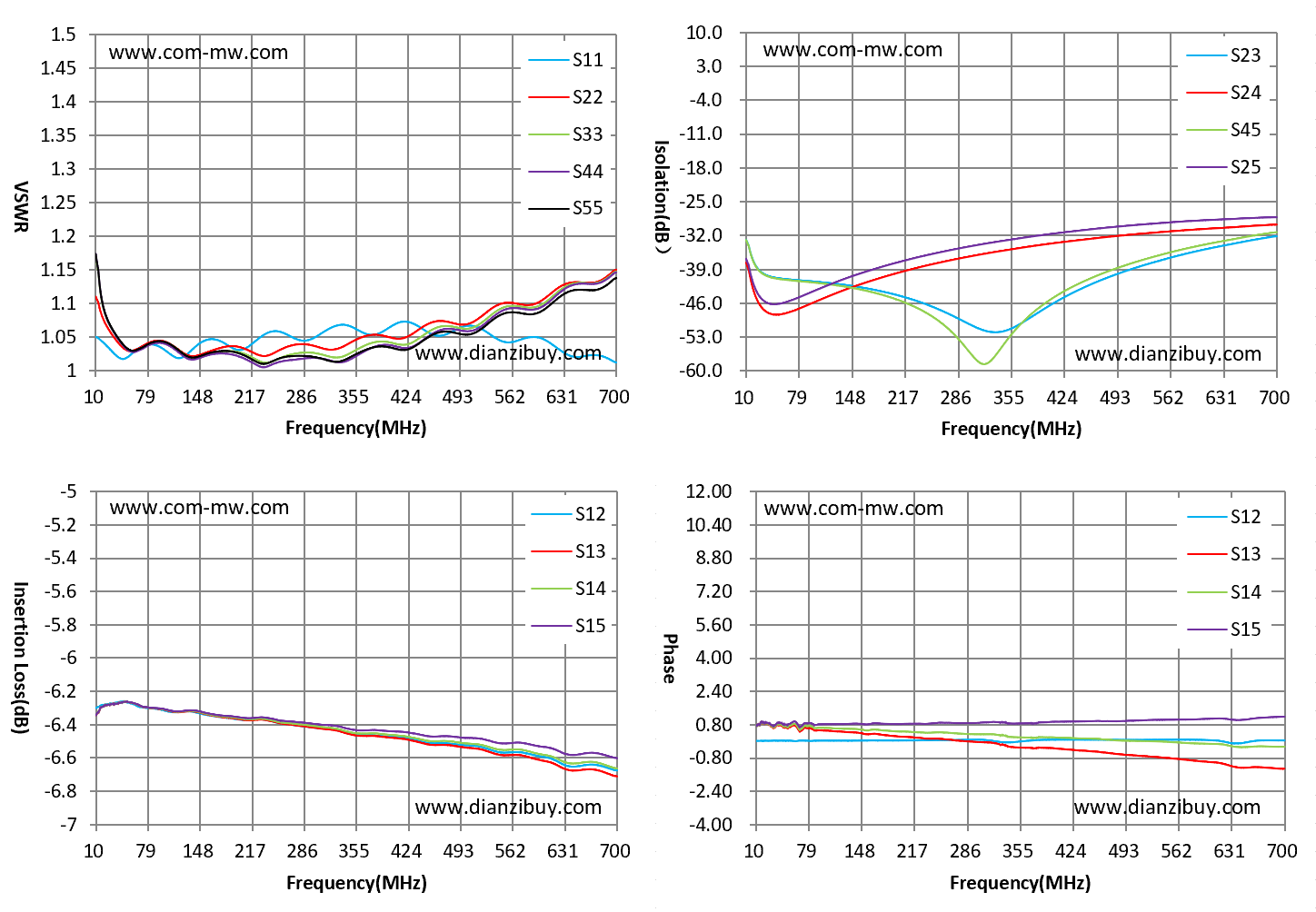

典型测试曲线图

注意事项

1清洗产品表面,请勿将产品浸泡清洗液中清洗。
2产品支持260℃回流焊。
3增加了盖子,长度由原来的18mm改为19.3mm。
