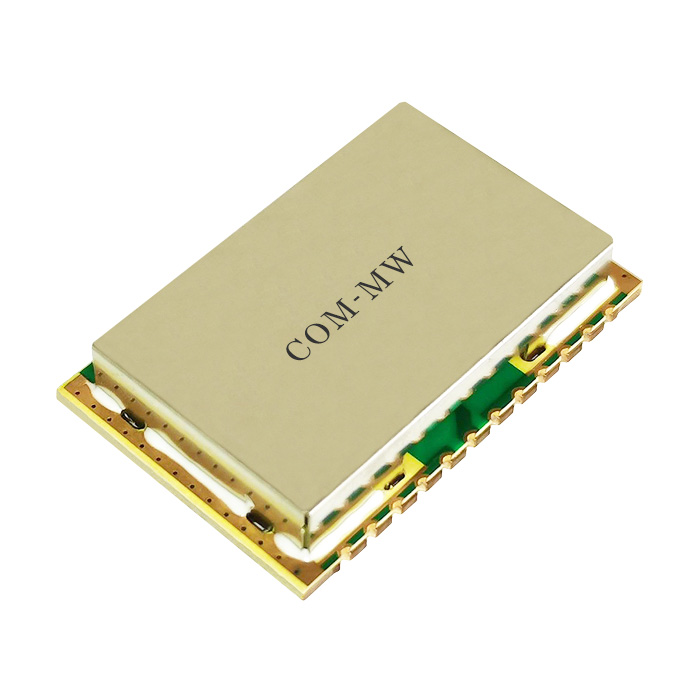

680~6000MHz, 5W, 2路, 0°, 表面贴装, 替代SEPS-2-63+
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 680 | ~ | 6000 | MHz |
| 插入损耗 | 1.5 | 2.5 | dB | |
| 隔离度 | 10 | 20 | dB | |
| 输入驻波比 | 1.6 | 2.0 | ||
| 输出驻波比 | 1.4 | 1.6 | ||
| 幅度平衡 | 0.4 | 0.6 | dB | |
| 相位平衡 | 2 | 5.0 | ° |
| 功率容量 | 5W |
| 路数 | 2路 |
| 相位 | 0° |
| 阻抗 | 50Ω |
| 接口形式 | 表面贴装 |
| 工作温度 | --40~+85℃设计保证 |
| 储存温度 | -55~+100℃设计保证 |
| 质量等级 | 工业级 |
| 其它 | 替代SEPS-2-63+ |

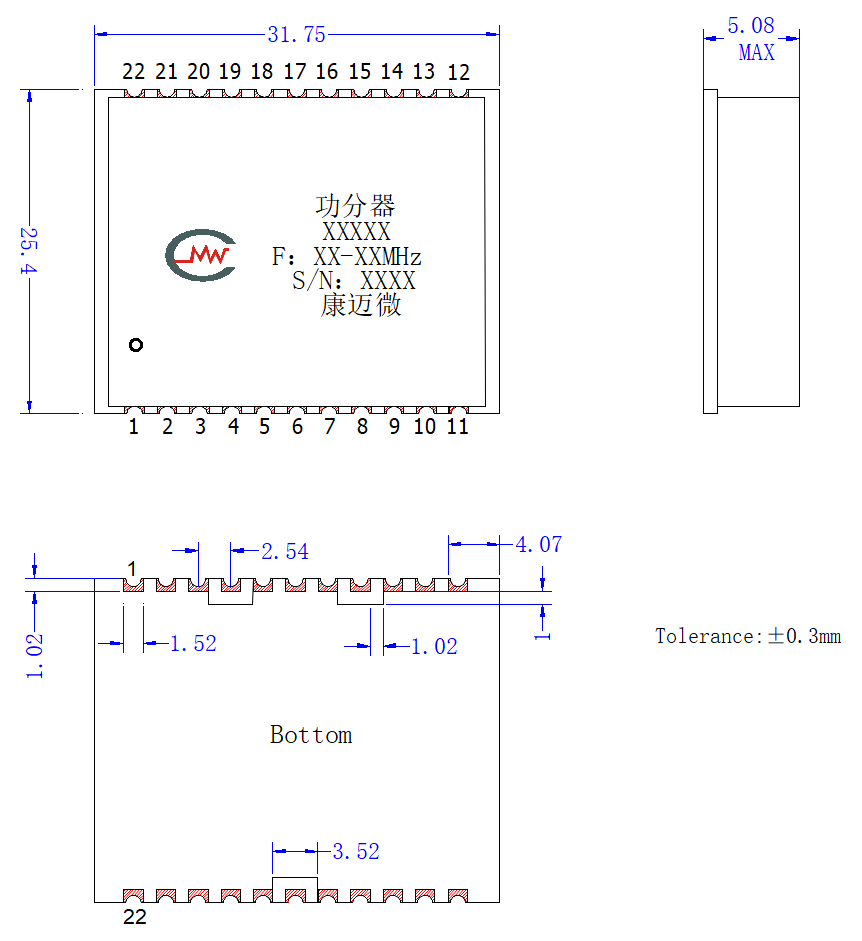

| 公共端口 | 17 |
| 分配端口 | 4，8 |
| 接地端口 | 其它端口 |

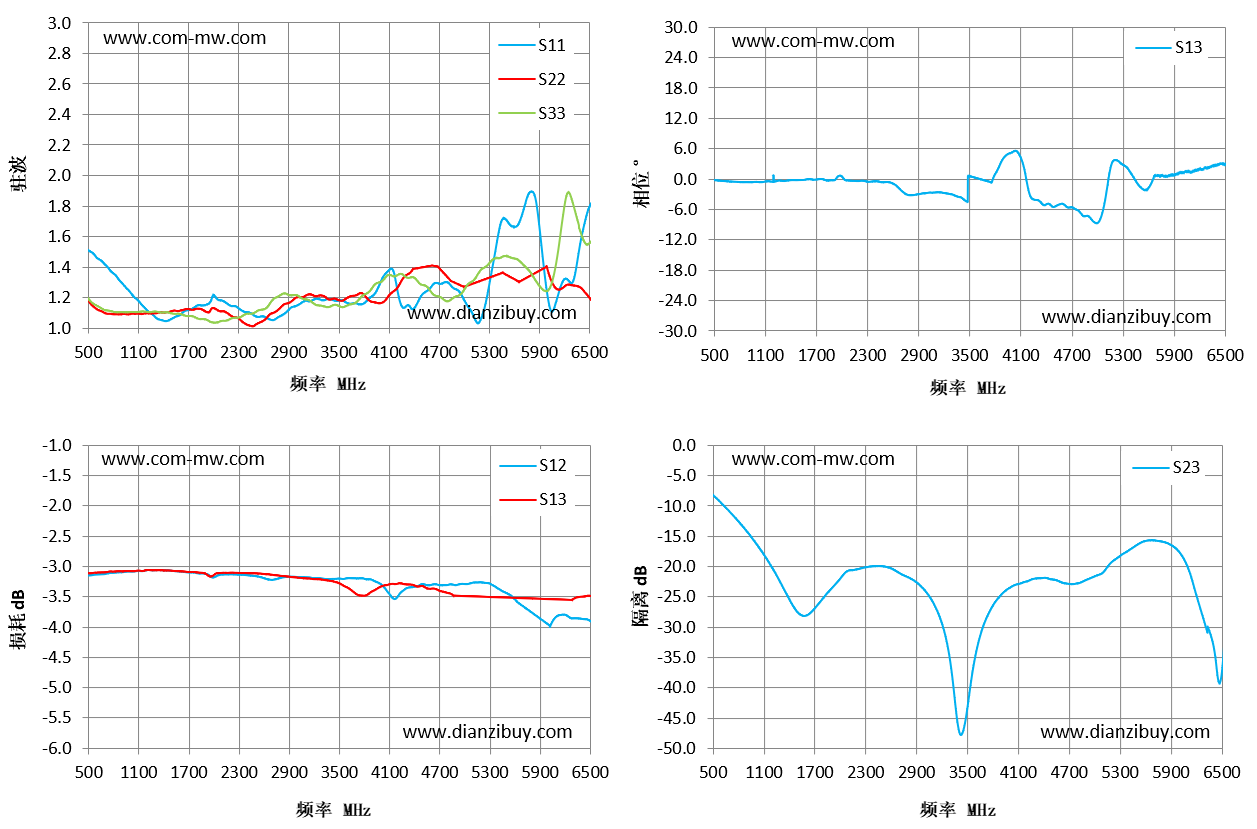

| 频率 MHz | S11 驻波 | S33 驻波 | S12 损耗 dB | S13 相位 ° | S23 隔离 dB |
| 500 | 1.51 | 1.19 | -3.15 | -0.22 | -8.19 |
| 929 | 1.28 | 1.1 | -3.09 | -0.66 | -14.74 |
| 1357 | 1.05 | 1.1 | -3.06 | -0.35 | -24.3 |
| 1786 | 1.14 | 1.07 | -3.11 | -0.13 | -25.4 |
| 2643 | 1.06 | 1.14 | -3.21 | -1.44 | -20.59 |
| 3071 | 1.17 | 1.19 | -3.18 | -2.73 | -25.35 |
| 3500 | 1.18 | 1.14 | -3.2 | 0.54 | -43.22 |
| 3929 | 1.22 | 1.28 | -3.25 | 4.68 | -24.19 |
| 4357 | 1.13 | 1.33 | -3.34 | -5.07 | -21.91 |
| 4786 | 1.3 | 1.18 | -3.3 | -6.42 | -22.79 |
| 5214 | 1.08 | 1.39 | -3.26 | 3.72 | -19.11 |
| 5643 | 1.68 | 1.45 | -3.6 | -0.48 | -15.67 |
| 6071 | 1.12 | 1.35 | -3.86 | 1.6 | -19.2 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
提供技术要求，工程师 1 个工作日内响应。
