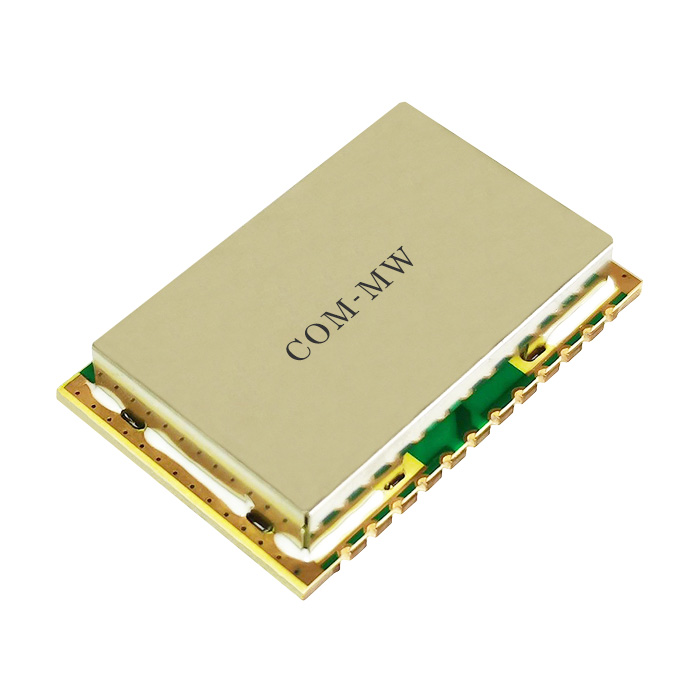

700~2700MHz, 2W, 8路, 相位0°, 表面贴装, 工业级, 替代SEPS-8-272+
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 700 | ~ | 2700 | MHz |
| 插入损耗 | 3.5 | 4.9 | dB | |
| 隔离度 | 10 | 15 | dB | |
| 输入驻波比 | 1.9 | 2.5 | ||
| 输出驻波比 | 1.6 | 1.9 | ||
| 幅度平衡 | 1.2 | 2.1 | dB | |
| 相位平衡 | 10 | 19 | ° |
| 功率容量 | 2W |
| 路数 | 8路 |
| 相位 | 0° |
| 阻抗 | 50Ω |
| 接口形式 | 表面贴装 |
| 工作温度 | -40~+85℃设计保证 |
| 储存温度 | -55~+100℃设计保证 |
| 质量等级 | 工业级 |
| 其它 | 替代SEPS-8-272+ |

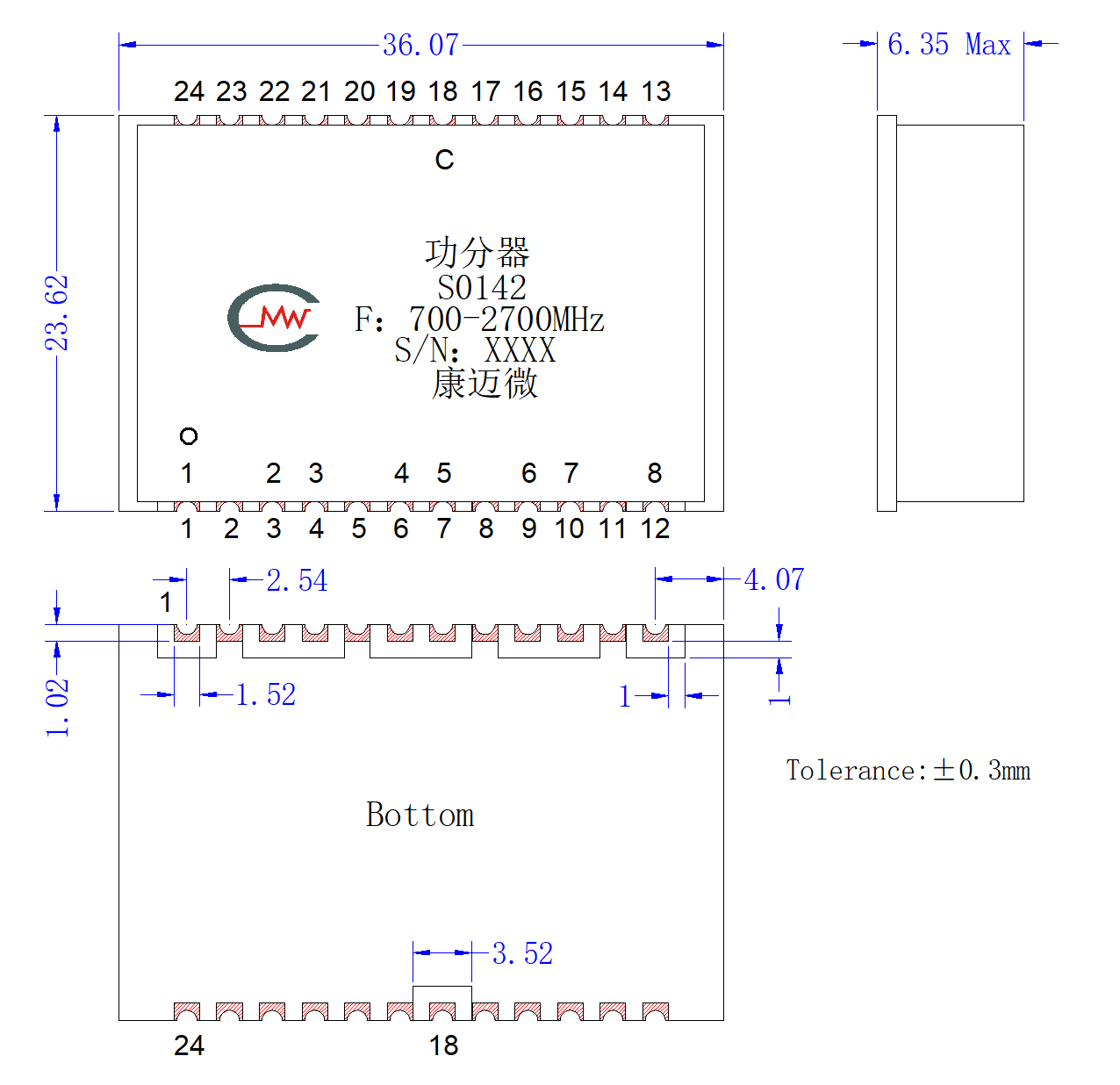

| 公共端口 | 18 |
| 分配端口 | 1，3，4，6，7，9，10，12 |
| 接地端口 | 其它 |

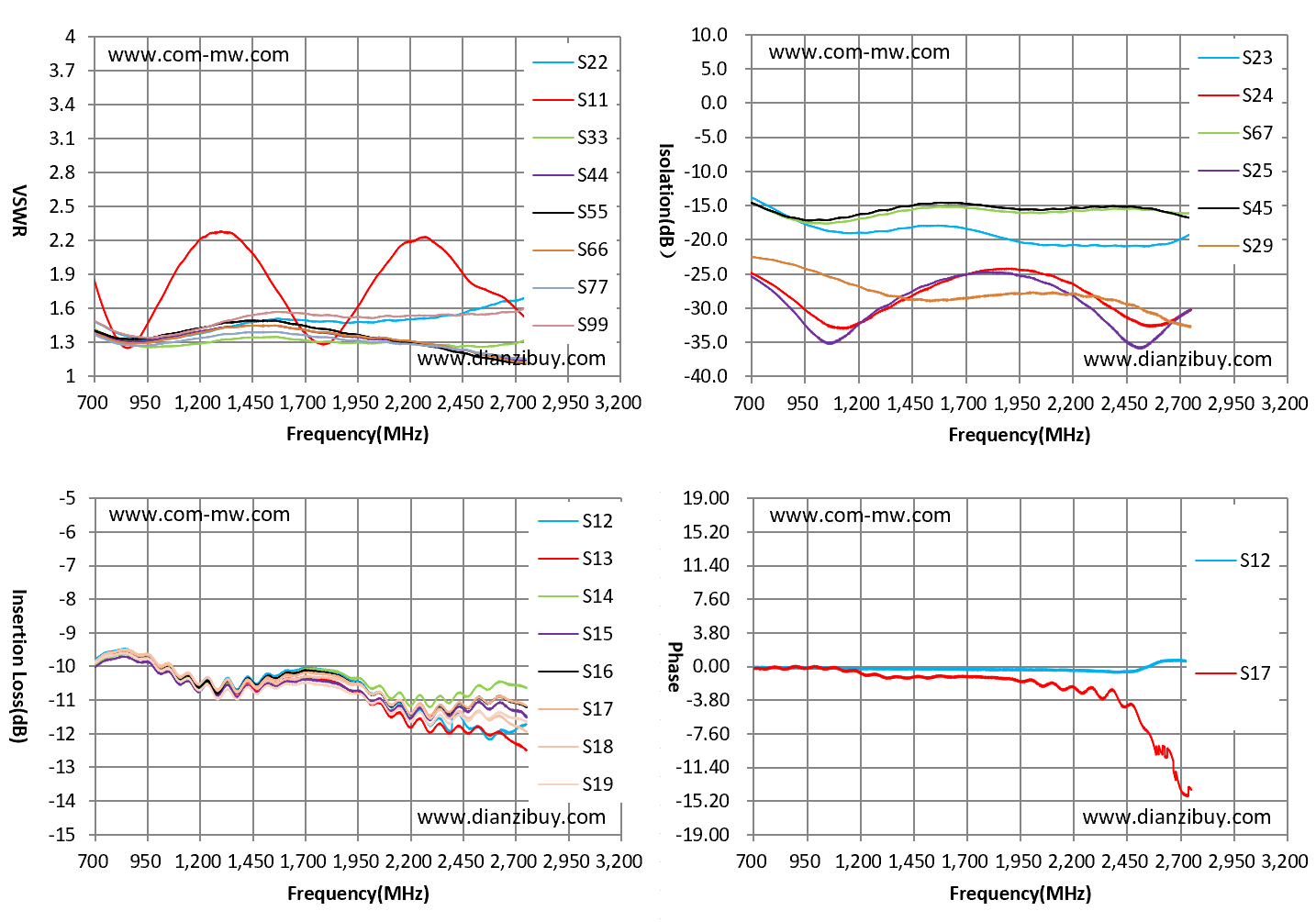

| F(MHz) | S12 IL | S23 ISO | S11 VSWR | S22 VSWR |
| 700 | -9.79 | -13.8 | 1.83 | 1.48 |
| 900 | -9.66 | -17.1 | 1.33 | 1.33 |
| 1100 | -10.3 | -18.9 | 1.96 | 1.34 |
| 1300 | -10.6 | -18.8 | 2.27 | 1.42 |
| 1500 | -10.3 | -17.9 | 1.97 | 1.48 |
| 1800 | -10.1 | -19.2 | 1.48 | 1.29 |
| 2200 | -11.5 | -20.8 | 2.19 | 1.5 |
| 2500 | -11.8 | -20.9 | 1.81 | 1.58 |
| 2700 | -11.9 | -20 | 1.61 | 1.66 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持220℃回流焊。 |
