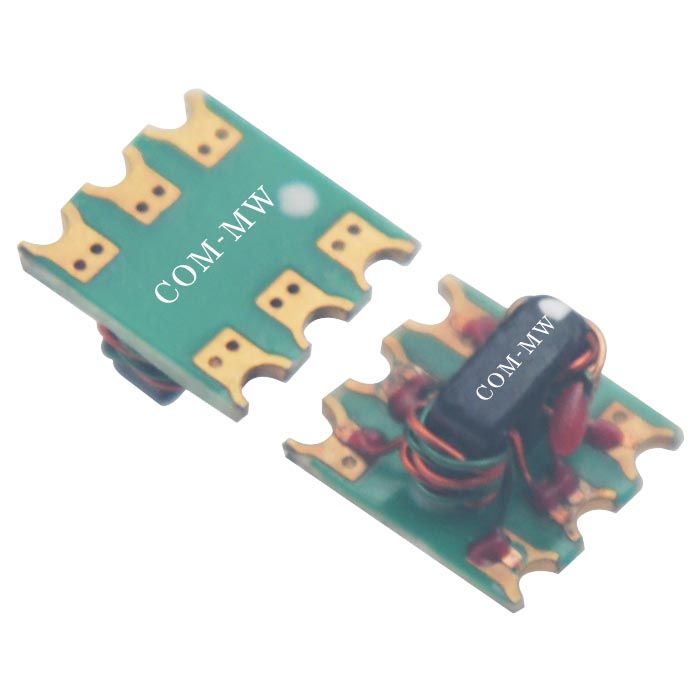

5~1000MHz, 1W, 2路, 0°, 表面贴装, 替代TCP-2-10+
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 5 | ~ | 1000 | MHz |
| 插入损耗 | 0.8 | 1.4 | dB | |
| 隔离度 | 16 | 21 | dB | |
| 输入驻波比 | 1.2 | |||
| 输出驻波比 | 1.2 | |||
| 幅度平衡 | 0.3 | 0.6 | dB | |
| 相位平衡 | 3 | 6 | ° |
| 功率容量 | 1W |
| 路数 | 2路 |
| 相位 | 0° |
| 阻抗 | 50Ω |
| 接口形式 | 表面贴装 |
| 工作温度 | -40~+85℃设计保证 |
| 储存温度 | -55~+100℃设计保证 |
| 质量等级 | 工业级 |
| 其它 | 替代TCP-2-10+ |

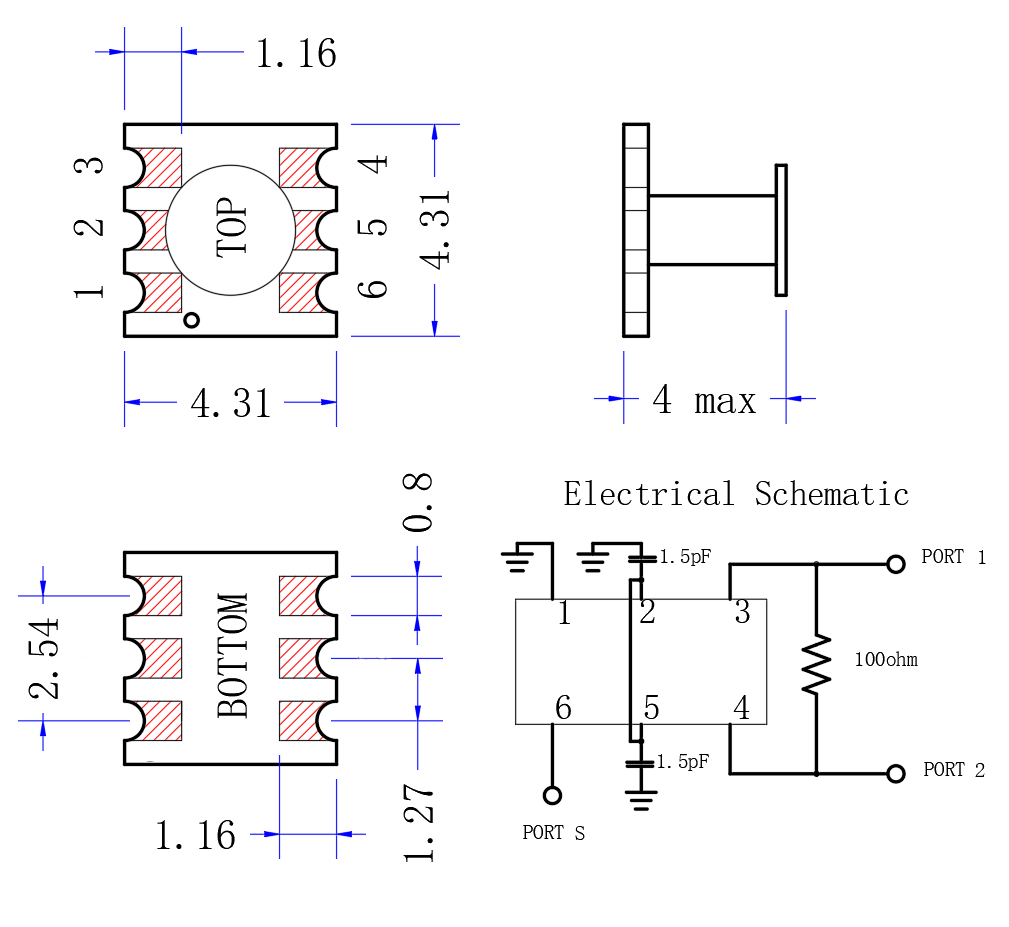

| 公共端口 | 6 |
| 分配端口 | 3&4 |
| 接地端口 | 1 |
| 公共端口 | 2&5 |

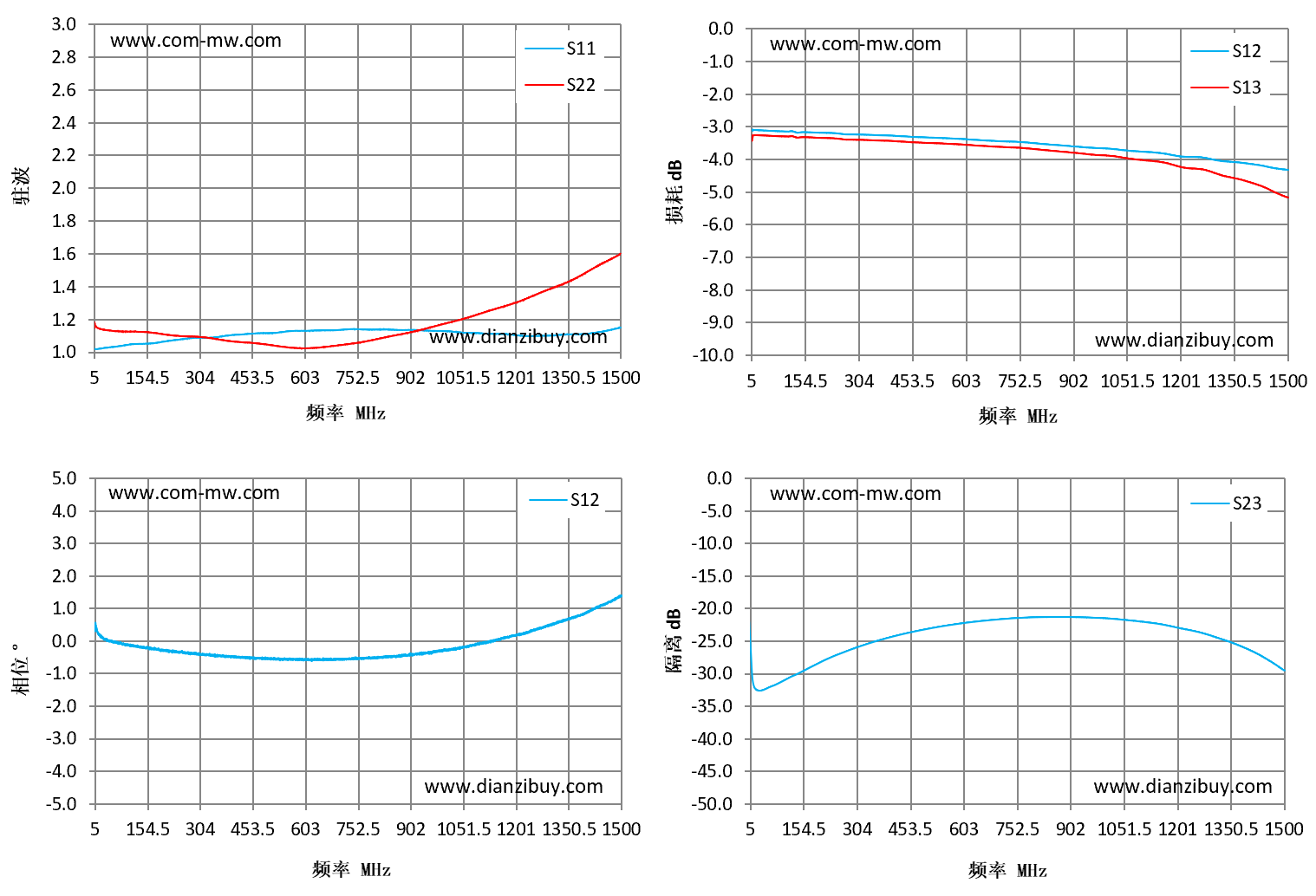

| 频率 MHz | S11 驻波 | S22 驻波 | S12 相位 ° | S12 损耗 dB | S23 隔离 dB |
|---|---|---|---|---|---|
| 5 | 1.02 | 1.18 | 0.3 | -3.11 | -26.33 |
| 112 | 1.05 | 1.12 | -0.15 | -3.15 | -30.67 |
| 219 | 1.07 | 1.1 | -0.31 | -3.2 | -27.75 |
| 325 | 1.09 | 1.09 | -0.41 | -3.26 | -25.53 |
| 432 | 1.11 | 1.06 | -0.52 | -3.3 | -23.88 |
| 539 | 1.12 | 1.03 | -0.56 | -3.36 | -22.71 |
| 646 | 1.13 | 1.03 | -0.57 | -3.42 | -21.91 |
| 753 | 1.14 | 1.06 | -0.53 | -3.48 | -21.41 |
| 859 | 1.14 | 1.1 | -0.46 | -3.57 | -21.26 |
| 966 | 1.13 | 1.15 | -0.34 | -3.66 | -21.38 |
| 1073 | 1.12 | 1.21 | -0.15 | -3.76 | -21.82 |
| 1180 | 1.11 | 1.29 | 0.1 | -3.88 | -22.67 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持260℃回流焊。 |
提供技术要求，工程师 1 个工作日内响应。
