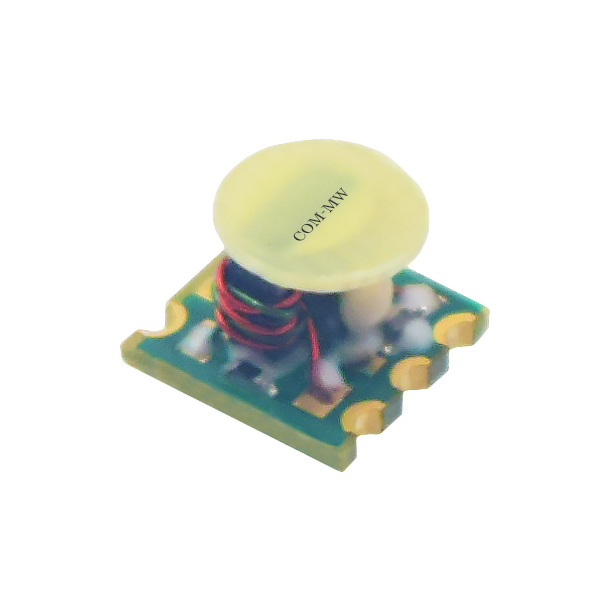

2~2500MHz, 2W, 2路, 0°, 表面贴装, 全国产化
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 2 | ~ | 2500 | MHz |
| 插入损耗 | 1.8 | dB@2~2000MHz | ||
| 插入损耗 | 2.5 | dB@2~2.5GHz | ||
| 隔离度 | 20 | dB@2~2000MHz | ||
| 隔离度 | 15 | dB@2~2.5GHz | ||
| 输入驻波比 | 1.5 | |||
| 输出驻波比 | 1.6 | |||
| 幅度平衡 | 0.5 | dB | ||
| 相位平衡 | 5 | ° |
| 功率容量 | 2W |
| 路数 | 2路 |
| 相位 | 0° |
| 阻抗 | 50Ω |
| 接口形式 | 表面贴装 |
| 工作温度 | -40~+85℃设计保证 |
| 储存温度 | -55~+100℃设计保证 |
| 质量等级 | 工业级 |
| 其它 | 全国产化 |

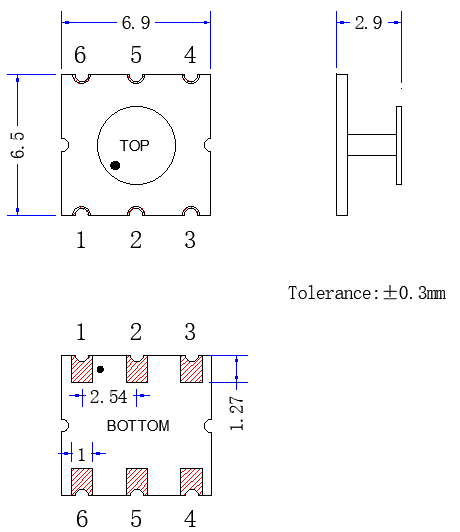

| 公共端口 | 1 |
| 分配端口 | 3，4 |
| 接地端口 | 2，5，6 |

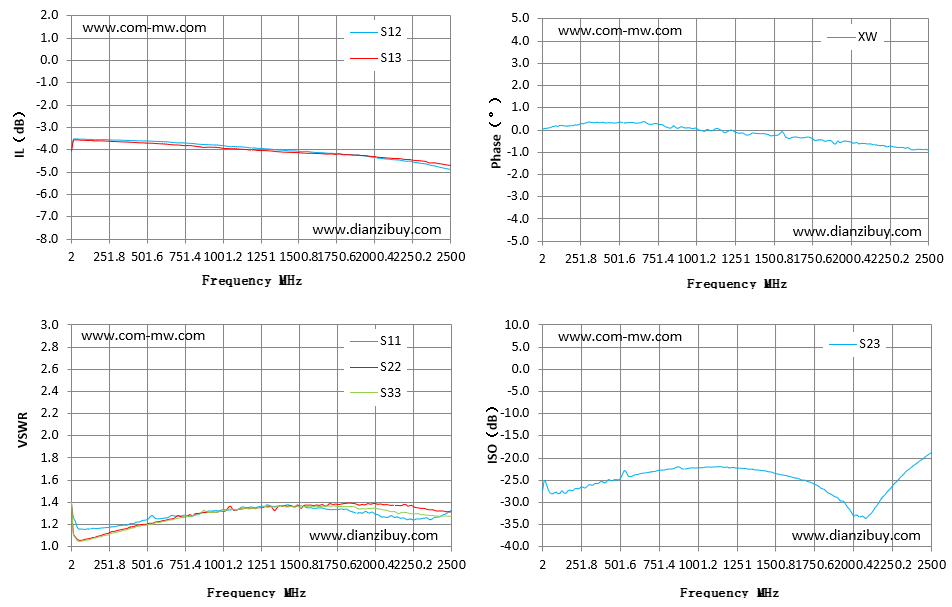

| Frequency MHz | S12 IL dB | S13 IL dB | S11 SWR | S22 SWR | S33 SWR | PU ° | S23 ISO dB |
| 2.00 | -4.04 | -4.05 | 1.38 | 1.40 | 1.40 | 0.03 | -27.52 |
| 180.00 | -3.57 | -3.59 | 1.16 | 1.09 | 1.09 | 0.18 | -27.27 |
| 359.00 | -3.60 | -3.64 | 1.19 | 1.16 | 1.15 | 0.33 | -25.81 |
| 537.00 | -3.63 | -3.70 | 1.28 | 1.21 | 1.20 | 0.29 | -22.89 |
| 716.00 | -3.71 | -3.79 | 1.27 | 1.27 | 1.26 | 0.25 | -23.09 |
| 894.00 | -3.79 | -3.88 | 1.31 | 1.31 | 1.31 | 0.09 | -22.22 |
| 1073.00 | -3.87 | -3.95 | 1.33 | 1.33 | 1.33 | 0.01 | -22.04 |
| 1251.00 | -3.96 | -4.03 | 1.36 | 1.35 | 1.35 | -0.11 | -22.30 |
| 1429.00 | -4.06 | -4.11 | 1.38 | 1.37 | 1.36 | -0.17 | -22.89 |
| 1608.00 | -4.13 | -4.16 | 1.34 | 1.37 | 1.36 | -0.39 | -24.29 |
| 1786.00 | -4.21 | -4.20 | 1.34 | 1.38 | 1.36 | -0.46 | -26.40 |
| 1965.00 | -4.32 | -4.28 | 1.30 | 1.38 | 1.34 | -0.49 | -31.27 |
| 2143.00 | -4.47 | -4.39 | 1.27 | 1.37 | 1.31 | -0.65 | -31.26 |
| 2322.00 | -4.63 | -4.51 | 1.25 | 1.35 | 1.29 | -0.77 | -23.99 |
| 2500.00 | -4.89 | -4.71 | 1.33 | 1.31 | 1.28 | -0.90 | -18.75 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持240℃回流焊。 |
提供技术要求，工程师 1 个工作日内响应。
