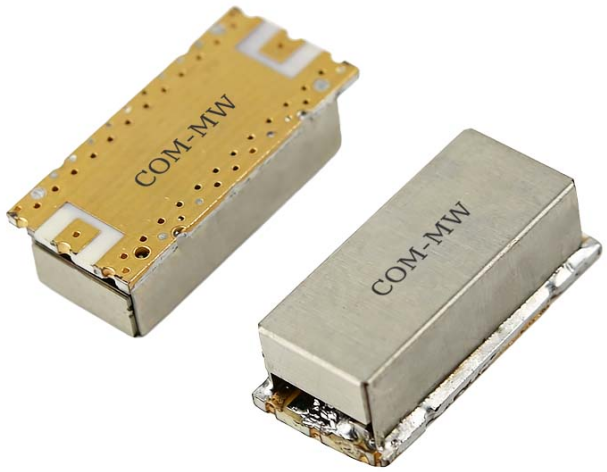

通带频率 450~565MHz, DC-88MHz≥50dBc, 225-392.5 MHz≥30dBc, 表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 450 | ~ | 565 | MHz |
| 通带损耗 | / | / | 3 | dB | ||
| 带内波动 | / | / | 1 | dB | ||
| 带外抑制 | DC-88 | MHz≥ | 50 | dBc | ||
| 带外抑制 | 225-392.5 | MHz≥ | 30 | dBc | ||
| 带外抑制 | 615-678 | MHz≥ | 30 | dBc | ||
| 带外抑制 | 678-850 | MHz≥ | 35 | dBc | ||
| 带外抑制 | 850-1500 | MHz≥ | 50 | dBc | ||
| 通带驻波 | / | / | 1.6 |

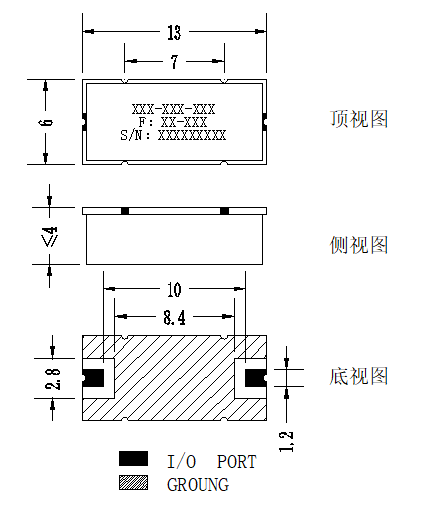

| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 2W设计保证 |
| 工作温度 | -55~+85℃设计保证 |
| 其它 | 矩形系数@30dB≤2，-1dB带宽≥115MHz |

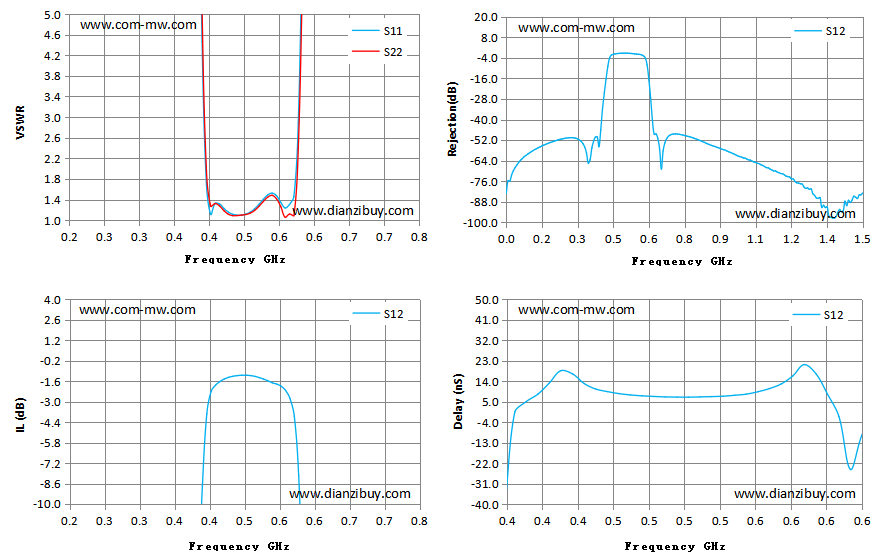

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 0.20 | 12192.21 | 468.71 | -52.97 | -52.97 | 0.38 |
| 0.24 | 1414.44 | 296.68 | -51.40 | -51.40 | 0.51 |
| 0.29 | 592.94 | 182.57 | -50.69 | -50.69 | 0.72 |
| 0.33 | 253.75 | 238.13 | -54.08 | -54.08 | 0.45 |
| 0.37 | 81.21 | 823.13 | -52.64 | -52.64 | -0.86 |
| 0.41 | 25.22 | 35.81 | -33.66 | -33.66 | 0.50 |
| 0.46 | 1.31 | 1.28 | -1.62 | -1.62 | 10.58 |
| 0.50 | 1.10 | 1.10 | -1.19 | -1.19 | 7.34 |
| 0.54 | 1.40 | 1.36 | -1.46 | -1.46 | 7.28 |
| 0.59 | 1.46 | 1.09 | -3.99 | -3.99 | 16.32 |
| 0.63 | 18.49 | 17.96 | -48.65 | -48.65 | -24.76 |
| 0.67 | 41.28 | 58.92 | -53.60 | -53.60 | -1.41 |
| 0.71 | 67.18 | 182.51 | -48.44 | -48.44 | 1.08 |
| 0.76 | 82.37 | 874.23 | -49.59 | -49.59 | 0.50 |
| 0.80 | 103.35 | 738.00 | -51.19 | -51.19 | 0.60 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
提供技术要求，工程师 1 个工作日内响应。
