通带频率 21.8~23.8GHz, DC-20.6GHz≥40dBc, 24-24.2GHz≥40dBc, SMP
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 21.8 | ~ | 23.8 | GHz |
| 通带损耗 | / | / | 3 | dB | ||
| 带内波动 | / | / | 2 | dB | ||
| 带外抑制 | DC-20.6 | GHz≥ | 40 | dBc | ||
| 带外抑制 | 24-24.2 | GHz≥ | 40 | dBc | ||
| 带外抑制 | 24.2-37 | GHz≥ | 50 | dBc | ||
| 通带驻波 | / | / | 1.6 |
| 接口形式 | SMP-M |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 10W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

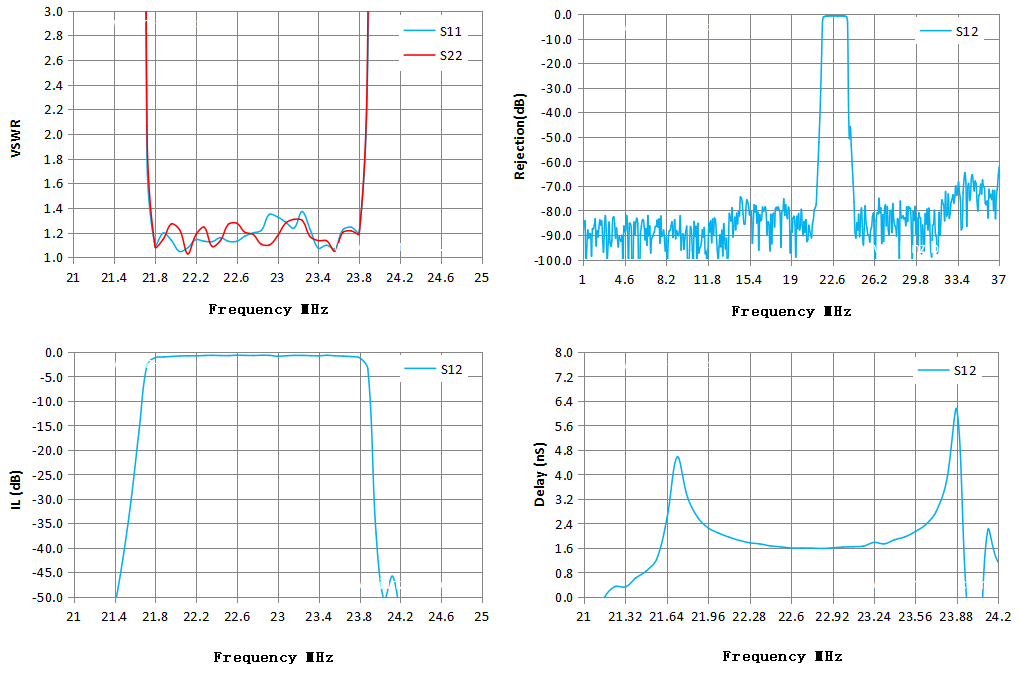

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 21.00 | 63.53 | 72.22 | -79.65 | -79.65 | -2.26 |
| 21.00 | 63.53 | 72.22 | -79.65 | -79.65 | -2.26 |
| 22.00 | 1.14 | 1.27 | -0.91 | -0.91 | 2.25 |
| 22.00 | 1.14 | 1.27 | -0.91 | -0.91 | 2.25 |
| 22.00 | 1.14 | 1.27 | -0.91 | -0.91 | 2.25 |
| 22.00 | 1.14 | 1.27 | -0.91 | -0.91 | 2.25 |
| 23.00 | 1.33 | 1.17 | -0.87 | -0.87 | 1.63 |
| 23.00 | 1.33 | 1.17 | -0.87 | -0.87 | 1.63 |
| 23.00 | 1.33 | 1.17 | -0.87 | -0.87 | 1.63 |
| 24.00 | 8.23 | 11.86 | -36.92 | -36.92 | -0.33 |
| 24.00 | 8.23 | 11.86 | -36.92 | -36.92 | -0.33 |
| 24.00 | 8.23 | 11.86 | -36.92 | -36.92 | -0.33 |
| 24.00 | 8.23 | 11.86 | -36.92 | -36.92 | -0.33 |
| 25.00 | 75.71 | 45.18 | -84.39 | -84.39 | -2.33 |
| 25.00 | 75.71 | 45.18 | -84.39 | -84.39 | -2.33 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
