工作带宽 2.6-18.0GHz,带外抑制 40@DC-2.3GHz
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
高性能，低温漂
适用于多通道集成

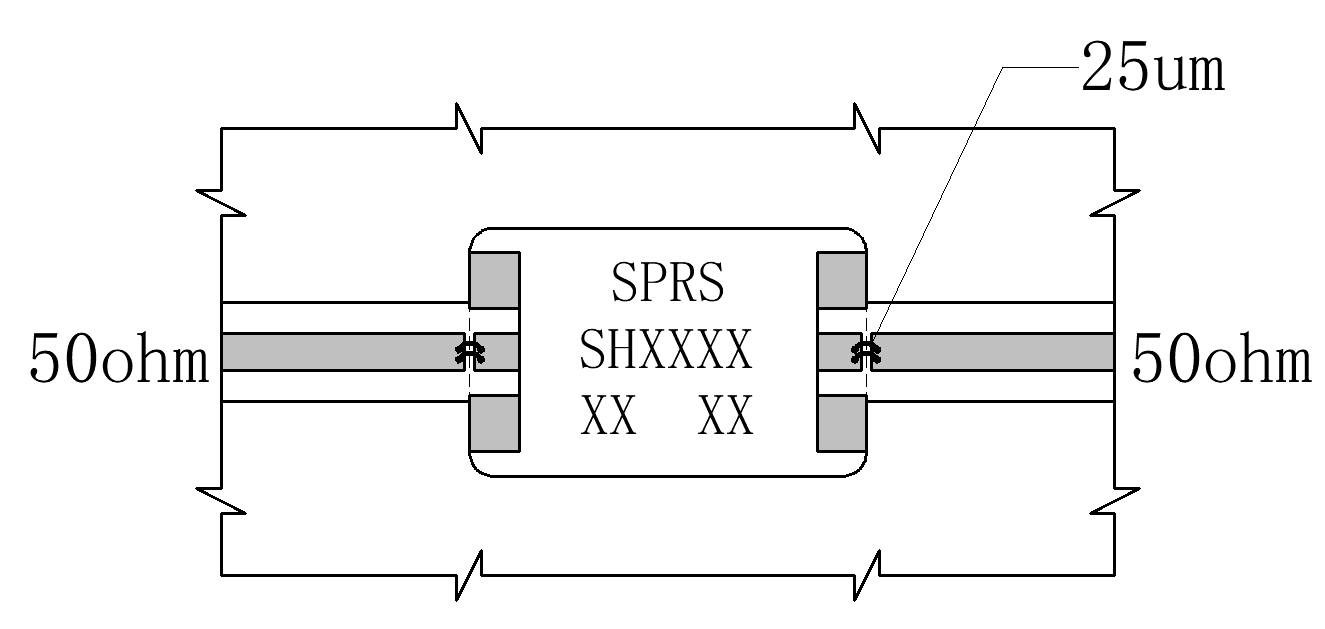

50Ω共面波导，金丝键合
很好的补充了芯片及LTCC的尺寸和性能
测试与测量、雷达、电子对抗、5G及无线电

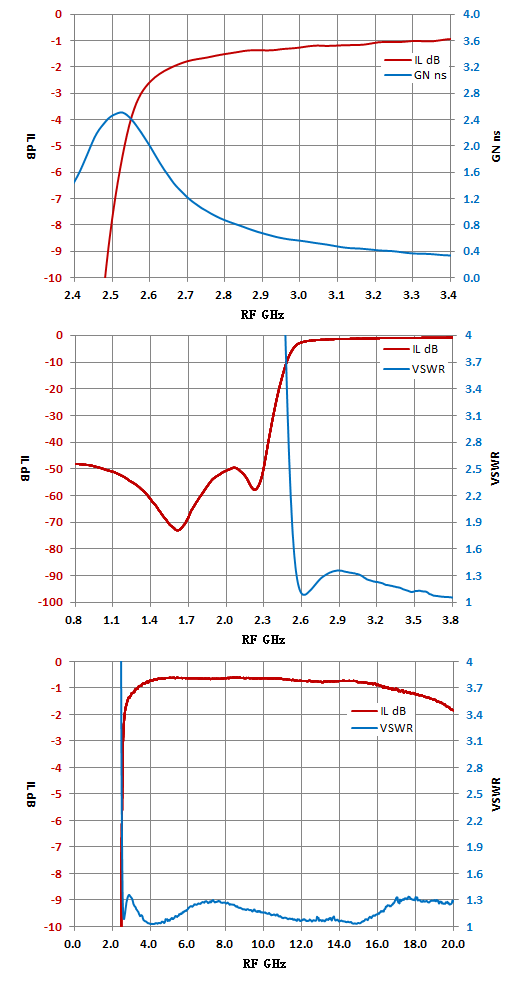

| 项目 | 参数 | 单位 |
| 中心频率 | 10.3 | GHz |
| 工作带宽 | 2.6-18.0 | GHz |
| 通带损耗1 | 3.0@2.6GHz | dB |
| 通带损耗2 | 2.0@2.7-18.0GHz | dB |
| 带内波动1 | 2.0@2.6-18.0GHz | dB |
| 带内波动2 | 1.5@2.7-18.0GHz | dB |
| 驻波比 | 1.7:1 | |
| 群时延波动 | 1.5 | ns |
| 带外抑制 | 40@DC-2.3GHz | dBc |
| 承受功率 | 0.1W CW |
| 工作温度 | -40~+70℃ |
| 储存温度 | -55~+85℃ |
1：推荐使用低应力导电胶粘接；
2：建议分腔使用，端口可互换，不支持回流焊；
3：滤波器的接地很重要，如果接地效果不理想，会对滤波器的电特性造成影响，尤其是带外抑制指标会明显变差，只有良好的接地和正常的安装才能发挥滤波器最佳性能，获得最佳效果;
4：在清洗过程中滤波器不能浸泡在清洗液中，清洗不应对滤波器性能、标识及焊点产生影响，清洗后放入40-50°的烤箱中，烘烤干燥20-30分钟;
5：实际使用中嵌入缝隙对谐波抑制影响较大，应保持较小的缝隙避免高频谐振；
提供技术要求，工程师 1 个工作日内响应。
