通带频率2.9~18GHz, 2.7GHz≥30dB, DC-2.4GHz≥50dB, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
宽带，大功率。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 2.9 | ~ | 18 | GHz |
| 通带损耗 | / | / | 3.5 | dB | ||
| 带外抑制 | 2.7 | GHz≥ | 30 | dB | ||
| 带外抑制 | DC-2.4 | GHz≥ | 50 | dB | ||
| 通带驻波 | / | / | 1.8 |
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 功率容量 | 10W设计保证 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+85℃设计保证 |

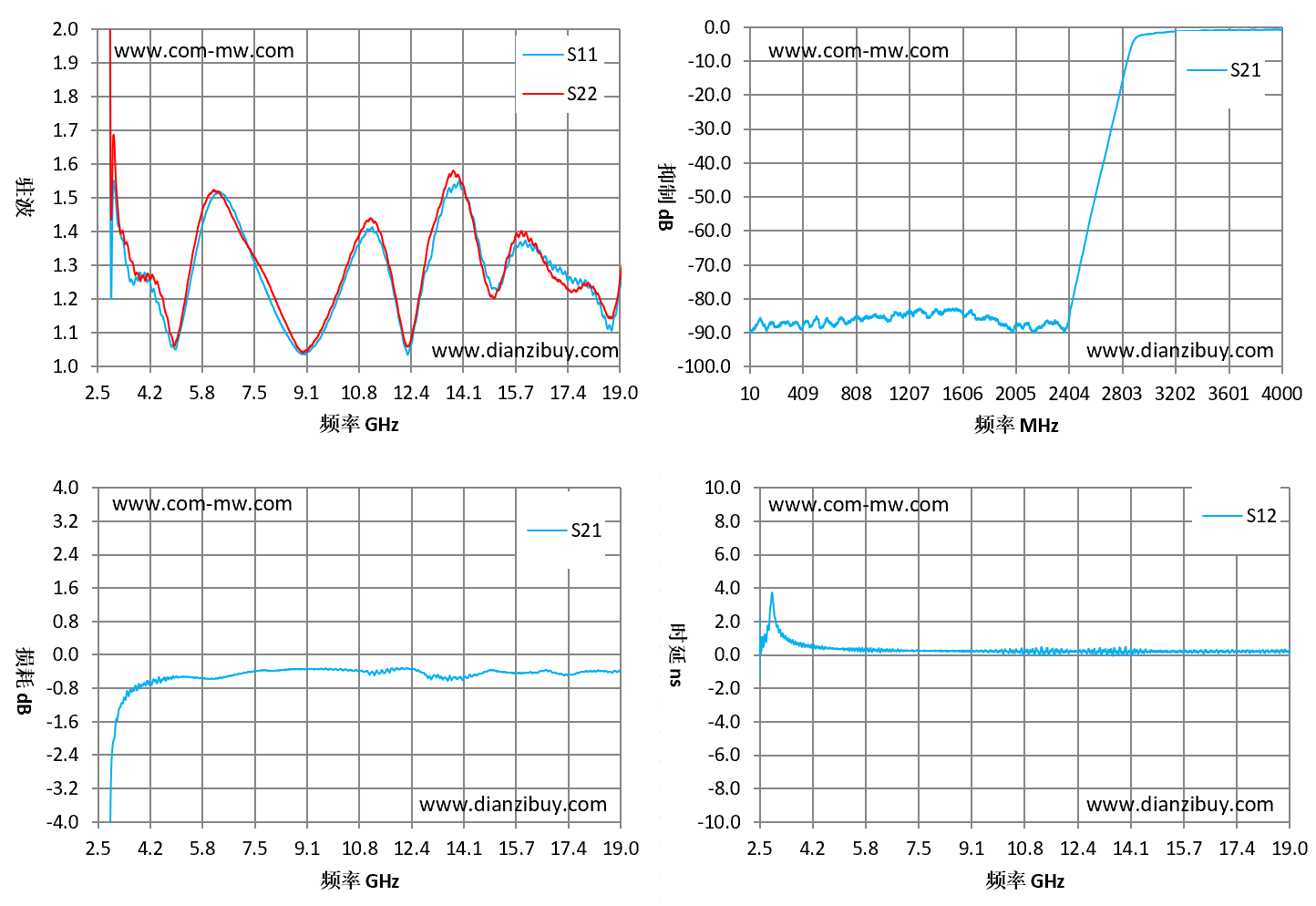

| 频率 GHz | S11 驻波 | S22 驻波 | S21 损耗 dB | S12 时延 ns |
| 2.5 | 38.49 | 54.81 | -67.99 | 0.45 |
| 2.9 | 1.39 | 1.68 | -3.07 | 3.49 |
| 3.68 | 1.25 | 1.27 | -0.75 | 0.69 |
| 4.86 | 1.06 | 1.08 | -0.53 | 0.36 |
| 6.04 | 1.49 | 1.51 | -0.58 | 0.34 |
| 7.21 | 1.37 | 1.36 | -0.42 | 0.25 |
| 8.39 | 1.11 | 1.14 | -0.35 | 0.23 |
| 9.57 | 1.09 | 1.11 | -0.33 | 0.22 |
| 10.75 | 1.36 | 1.39 | -0.39 | 0.26 |
| 11.93 | 1.19 | 1.2 | -0.32 | 0.23 |
| 13.11 | 1.37 | 1.42 | -0.48 | 0.37 |
| 14.29 | 1.46 | 1.45 | -0.52 | 0.1 |
| 15.46 | 1.3 | 1.32 | -0.42 | 0.17 |
| 16.64 | 1.33 | 1.31 | -0.36 | 0.19 |
| 17.82 | 1.24 | 1.24 | -0.41 | 0.24 |
| 19 | 1.23 | 1.25 | -0.4 | 0.2 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
