通带频率DC~7GHz, 8.05-14GHz≥40dB, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
宽带，大功率
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | DC | ~ | 7 | GHz |
| 通带损耗 | / | / | 1.5 | dB | ||
| 带外抑制 | 8.05-14 | GHz≥ | 40 | dB | ||
| 通带驻波 | / | / | 1.8 |
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 功率容量 | 20W |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+85℃设计保证 |

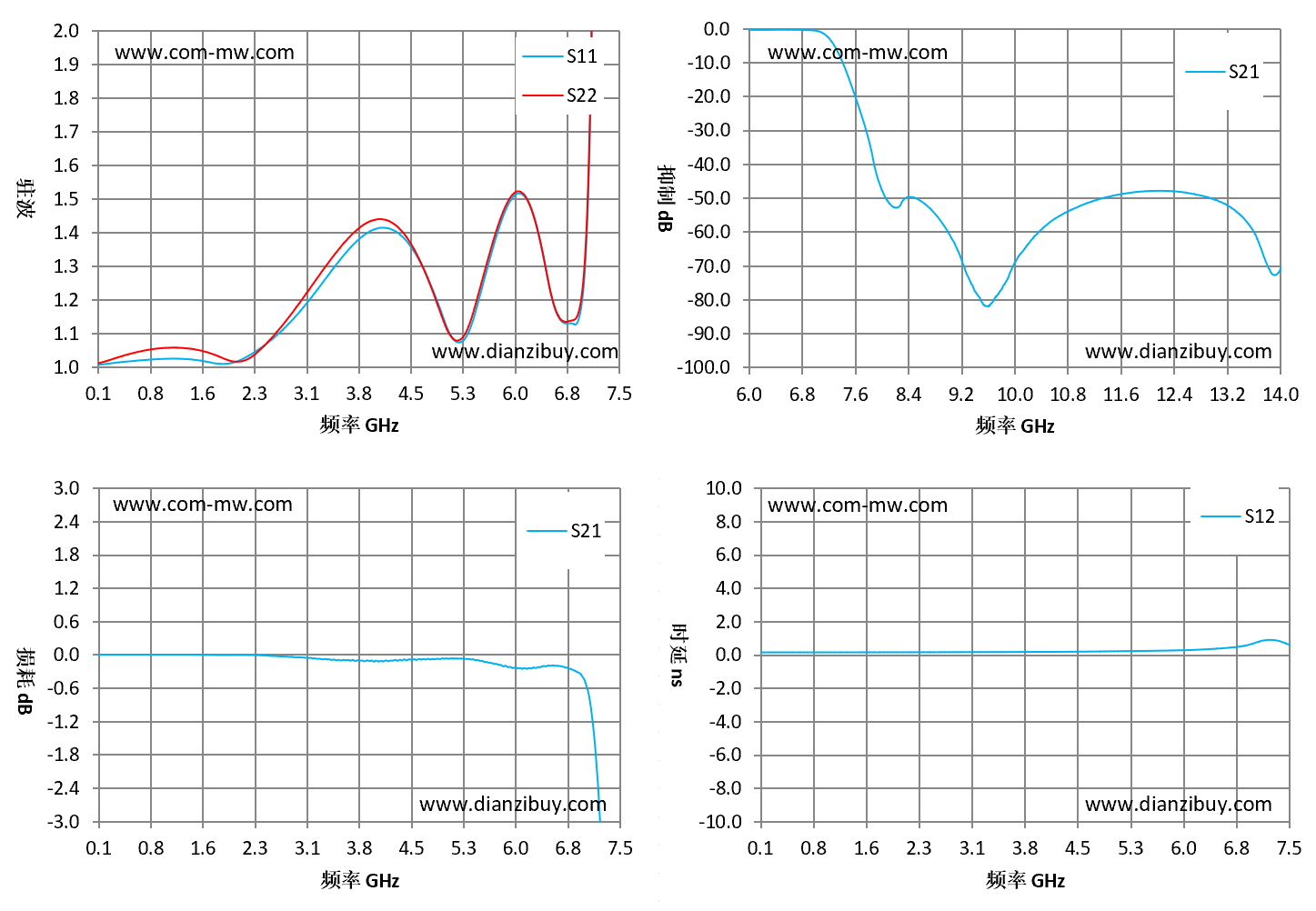

| 频率GHz | S11驻波 | S22驻波 | S21损耗dB | S12时延ns |
| 0.1 | 1.01 | 1.01 | 0.01 | 0.17 |
| 0.63 | 1.02 | 1.04 | 0.02 | 0.17 |
| 1.16 | 1.02 | 1.06 | 0.01 | 0.17 |
| 1.69 | 1.01 | 1.04 | 0.01 | 0.18 |
| 2.21 | 1.03 | 1.02 | 0.01 | 0.18 |
| 2.74 | 1.11 | 1.13 | -0.02 | 0.18 |
| 3.27 | 1.25 | 1.28 | -0.07 | 0.19 |
| 3.8 | 1.38 | 1.41 | -0.1 | 0.2 |
| 4.33 | 1.4 | 1.42 | -0.1 | 0.21 |
| 4.86 | 1.23 | 1.22 | -0.07 | 0.23 |
| 5.39 | 1.12 | 1.14 | -0.07 | 0.26 |
| 5.91 | 1.48 | 1.49 | -0.21 | 0.29 |
| 6.44 | 1.31 | 1.31 | -0.2 | 0.38 |
| 6.97 | 1.2 | 1.22 | -0.4 | 0.69 |
| 7.5 | 41.75 | 47.19 | -14.76 | 0.61 |
| 7.8 | 119 | 139 | -33.1 | 2.15 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
