通带频率 8000~11500MHz,7.2&12.4GHz≥30dB,6.95&12.5GHz≥40dB,微带焊盘,MEMS
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
高精度硅基 MEMS 加工工艺，
50Ω共面波导输出，金丝键合。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |

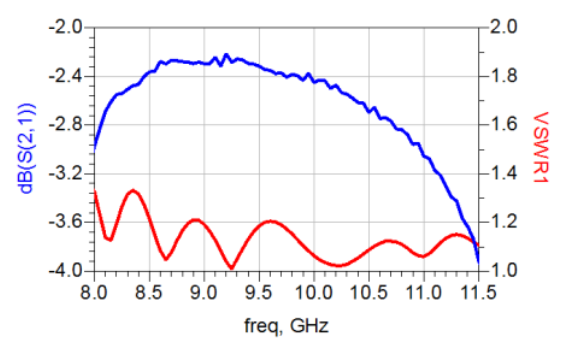

| 通带频率 | / | / | 8000 | ~ | 11500 | MHz |
| 中心损耗 | / | / | 3.0 | dB | ||
| 带内波动 | / | / | 2.2 | dB | ||

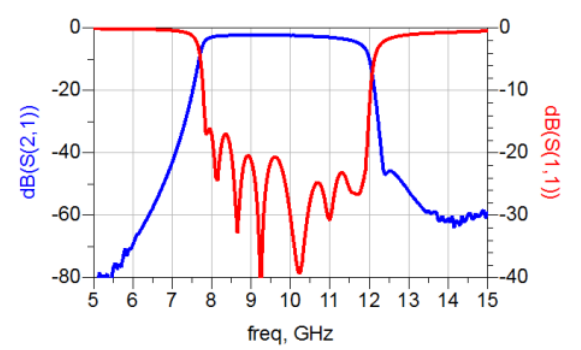

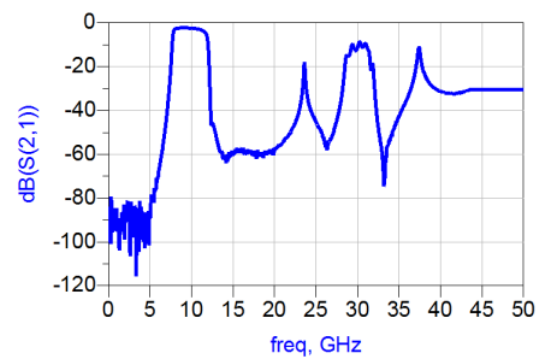

| 带外抑制 | 7.2&12.4 | GHz≥ | 30 | dB | ||
| 带外抑制 | 6.95&12.5 | GHz≥ | 40 | dB | ||
| 带外抑制 | DC-6.65 | GHz≥ | 50 | dB | ||
| 带外抑制 | 13.05-21.5 | GHz≥ | 50 | dB | ||
| 通带驻波 | / | / | 1.8 |
| 接口形式 | 微带焊盘 |
| 阻抗 | 50Ω |
| 功率容量 | 35dBm设计保证 |
| 时延波动 | ≤0.6ns |
| 相位一致性 | ≤±5° |
| 工作温度 | -55~+85℃设计保证 |
| 存储温度 | -55~+125℃设计保证 |
| 质量等级 | 工业级 |
| ROHS | 满足 |
| 滤波器类别 | MEMS |

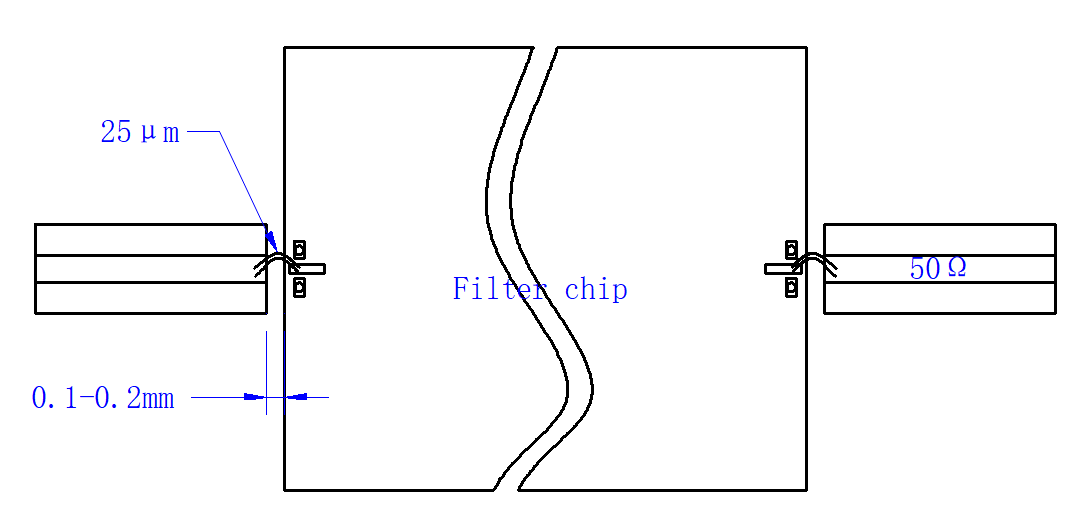

1、芯片建议安装在金属腔体中，芯片两侧距离侧壁 0.1mm，芯片上表面距离上金属屏蔽盖板间隙≥3mm；
2、芯片推荐采用低温焊料焊接或低应力导电胶粘接；
3、芯片应安装在可伐等与硅热膨胀系数(2.9ppm/℃) 相当的载体上，载体厚度≥0.2mm；
4、微带线与芯片键合时，建议使用 50μm×10μm 的金带或 2 根 25μm 的金丝，要求金丝（金带）尽可能短；

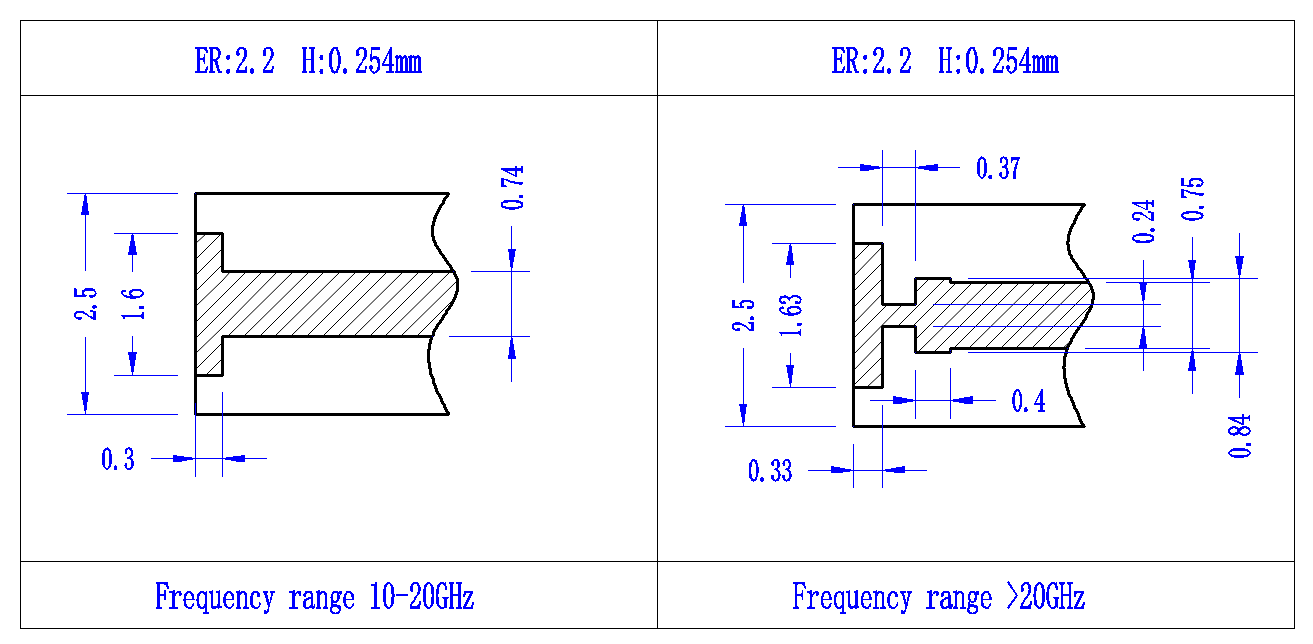

5、硅基 MEMS 微带带通滤波器通带频率在 10GHz 以上时，建议微带线键合处采用 T 型结构进行匹配。

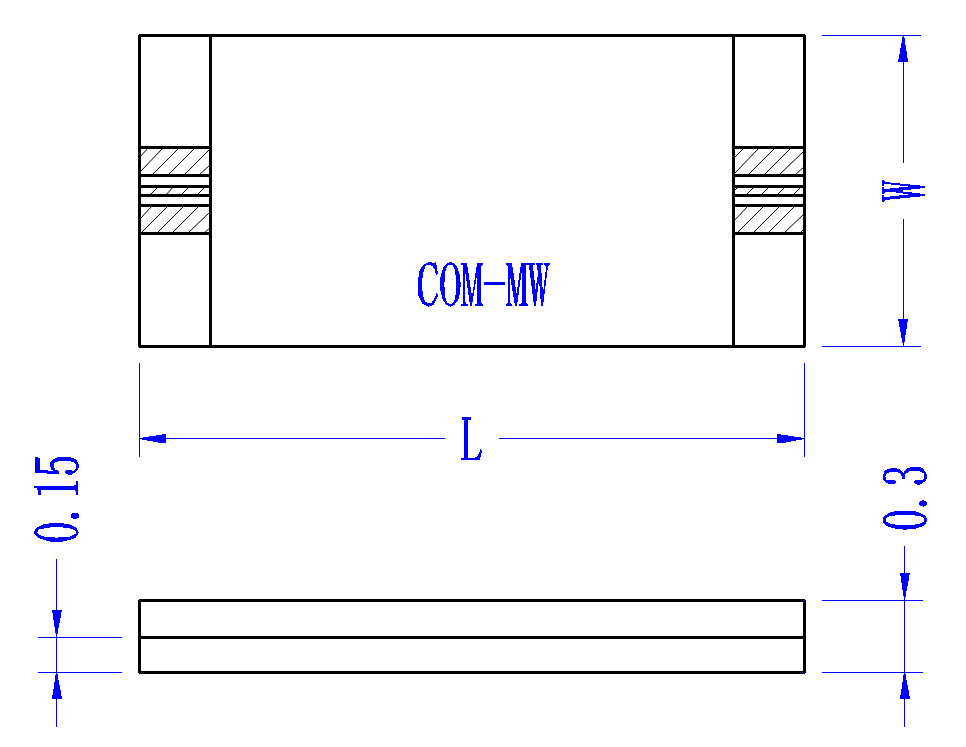

| 尺寸代码 | 最小值（mm） | 标称值（mm） | 最大值（mm） |
| L | 2.9 | 3.0 | 3.1 |
| W | 3.3 | 3.4 | 3.5 |
