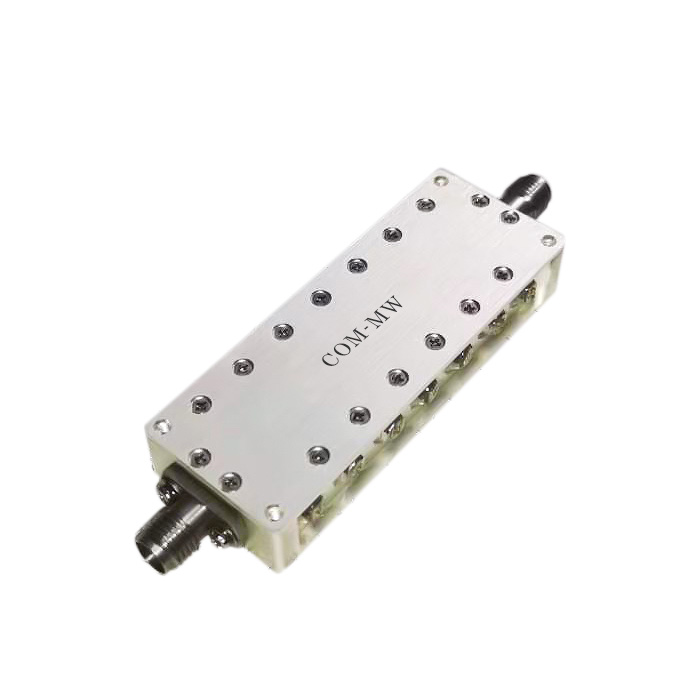

通带频率6~8GHz, DC-5.5GHz≥50dB, 8.5-20GHz≥50dB, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
低损耗，大功率。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 6 | ~ | 8 | GHz |
| 通带损耗 | / | / | 1.5 | dB | ||
| 带内波动 | / | / | 0.6 | dB | ||
| 带外抑制 | DC-5.5 | GHz≥ | 50 | dB | ||
| 带外抑制 | 8.5-20 | GHz≥ | 50 | dB | ||
| 通带驻波 | / | / | 1.8 |

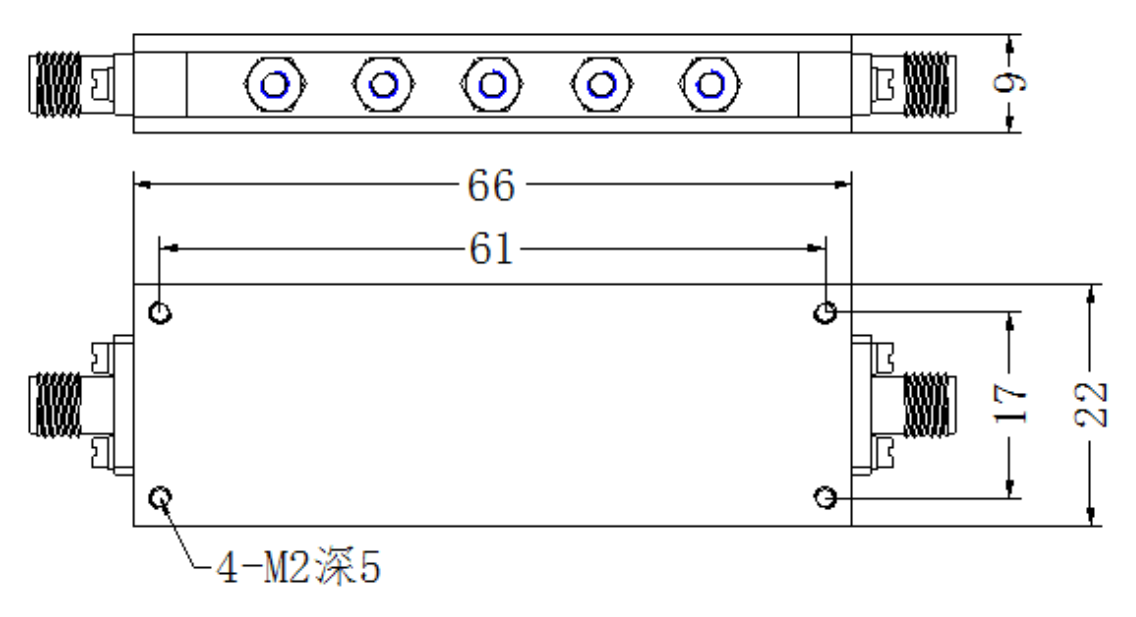

| 接口形式 | SMA-K可拆0.5mm针 |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 20W设计保证 |
| 工作温度 | -40~+85℃设计保证 |

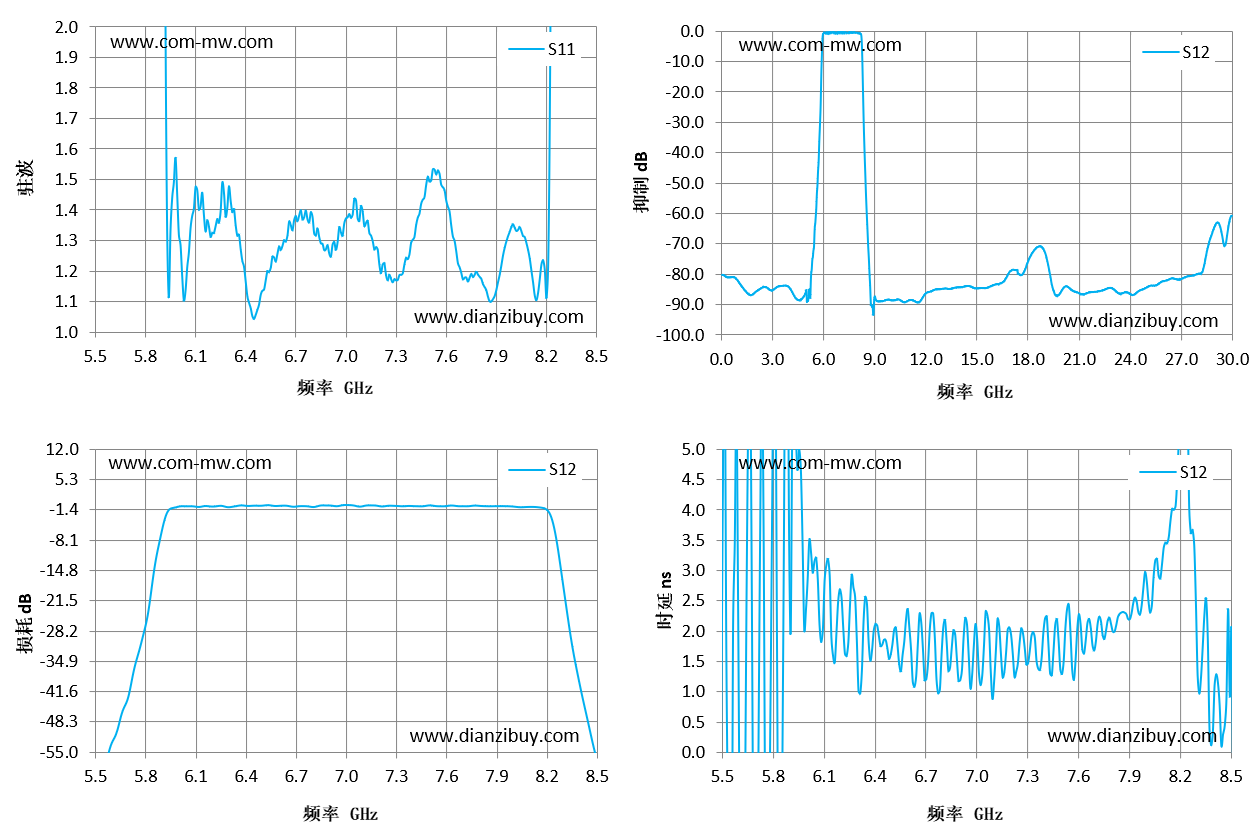

| 频率 GHz | S11 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|
| 5.5 | 54.55 | -62.93 | 4.31 |
| 5.71 | 43.04 | -40.09 | 0.02 |
| 5.93 | 1.33 | -1.79 | 5.36 |
| 6.14 | 1.46 | -0.65 | 1.9 |
| 6.36 | 1.32 | -0.47 | 1.81 |
| 6.57 | 1.24 | -0.57 | 1.83 |
| 6.79 | 1.39 | -0.78 | 1.62 |
| 7 | 1.37 | -0.36 | 1.86 |
| 7.21 | 1.19 | -0.68 | 1.62 |
| 7.43 | 1.37 | -0.63 | 1.3 |
| 7.64 | 1.31 | -0.5 | 1.85 |
| 7.86 | 1.1 | -0.63 | 2.32 |
| 8.07 | 1.31 | -0.81 | 2.92 |
| 8.29 | 26.69 | -16.77 | 2.46 |
| 8.5 | 60.95 | -57.13 | 2.04 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
