通带频率 8~16GHz, DC-6.5GHz≥40dB, 18-26GHz≥40dB, 微带圆针
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 8 | ~ | 16 | GHz |
| 通带损耗 | / | / | 2.5 | dB | ||
| 带内波动 | / | / | 1.5 | dB | ||
| 带外抑制 | DC-6.5 | GHz≥ | 40 | dB | ||
| 带外抑制 | 18-26 | GHz≥ | 40 | dB | ||
| 通带驻波 | / | / | 1.8 |

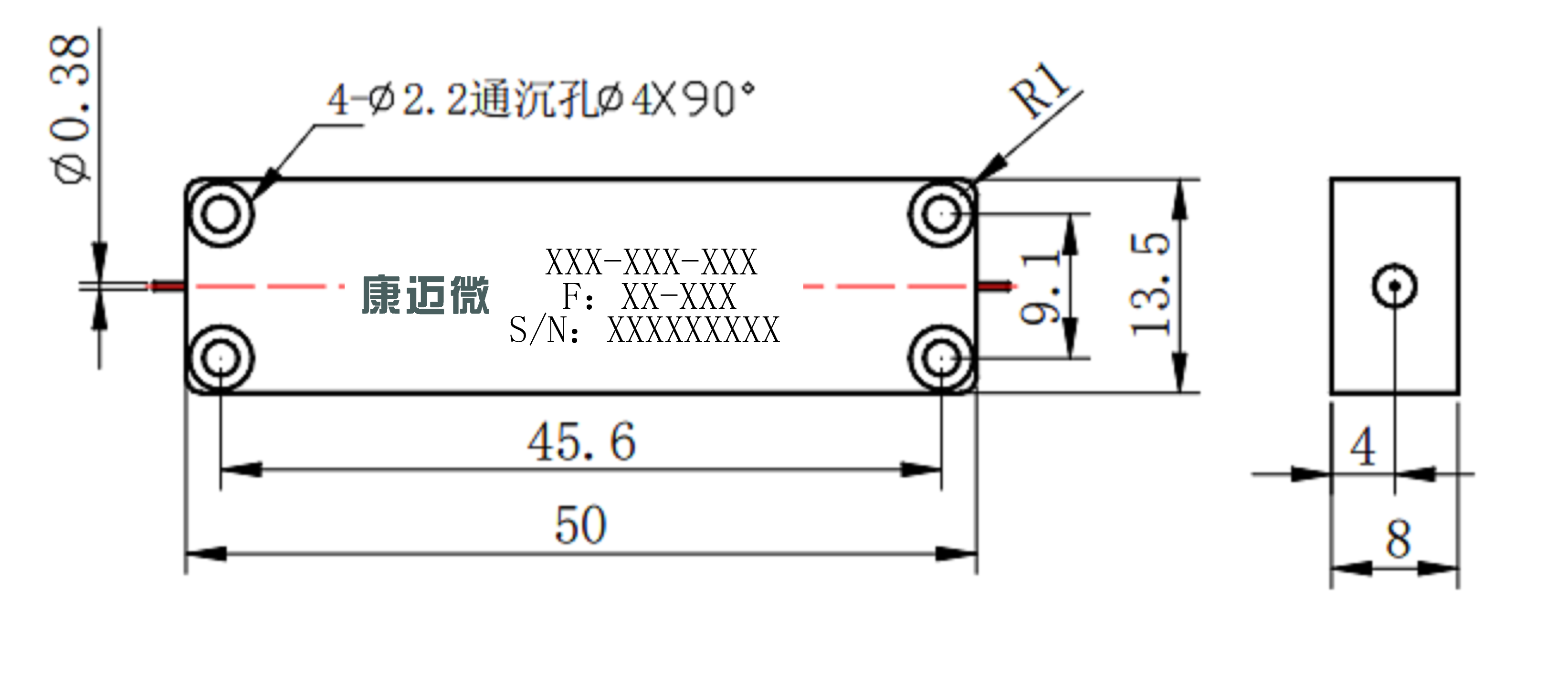

| 接口形式 | 微带圆针0.38mm针 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 2W设计保证 |
| 工作温度 | -55~+85℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |

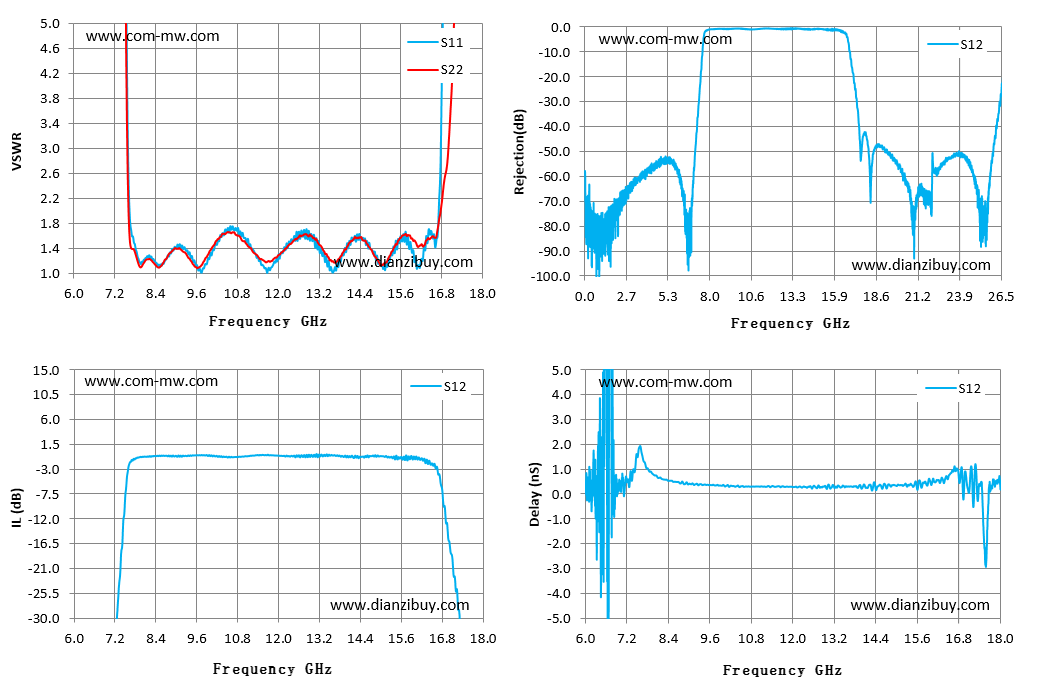

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 6.00 | 43.11 | 40.49 | -58.36 | -58.36 | 0.52 |
| 6.86 | 41.71 | 40.67 | -64.52 | -64.52 | -0.01 |
| 7.71 | 1.59 | 1.39 | -1.42 | -1.42 | 1.30 |
| 8.57 | 1.12 | 1.13 | -0.57 | -0.57 | 0.51 |
| 9.43 | 1.25 | 1.20 | -0.54 | -0.54 | 0.39 |
| 10.29 | 1.61 | 1.58 | -0.76 | -0.76 | 0.34 |
| 11.14 | 1.43 | 1.42 | -0.63 | -0.63 | 0.31 |
| 12.00 | 1.30 | 1.29 | -0.55 | -0.55 | 0.30 |
| 12.86 | 1.57 | 1.60 | -0.80 | -0.80 | 0.30 |
| 13.71 | 1.17 | 1.19 | -0.50 | -0.50 | 0.31 |
| 14.57 | 1.45 | 1.49 | -0.80 | -0.80 | 0.26 |
| 15.43 | 1.46 | 1.46 | -1.08 | -1.08 | 0.39 |
| 16.29 | 1.37 | 1.46 | -1.47 | -1.47 | 0.63 |
| 17.14 | 24.10 | 4.96 | -22.55 | -22.55 | 1.07 |
| 18.00 | 14.64 | 18.45 | -46.63 | -46.63 | 0.20 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
