通带频率 7700~8400MHz, DC-7.0GHz≥70dBc, 9.2-18GHz≥70dBc, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 7700 | ~ | 8400 | MHz |
| 通带损耗 | / | / | 2.0 | dB | ||
| 带内波动 | / | / | 0.4 | dB | ||
| 带外抑制 | DC-7.0 | GHz≥ | 70 | dBc | ||
| 带外抑制 | 9.2-18 | GHz≥ | 70 | dBc | ||
| 通带驻波 | / | / | 1.5 |
| 接口形式 | SMA-F可拆0.5mm针 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 10W设计保证 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |

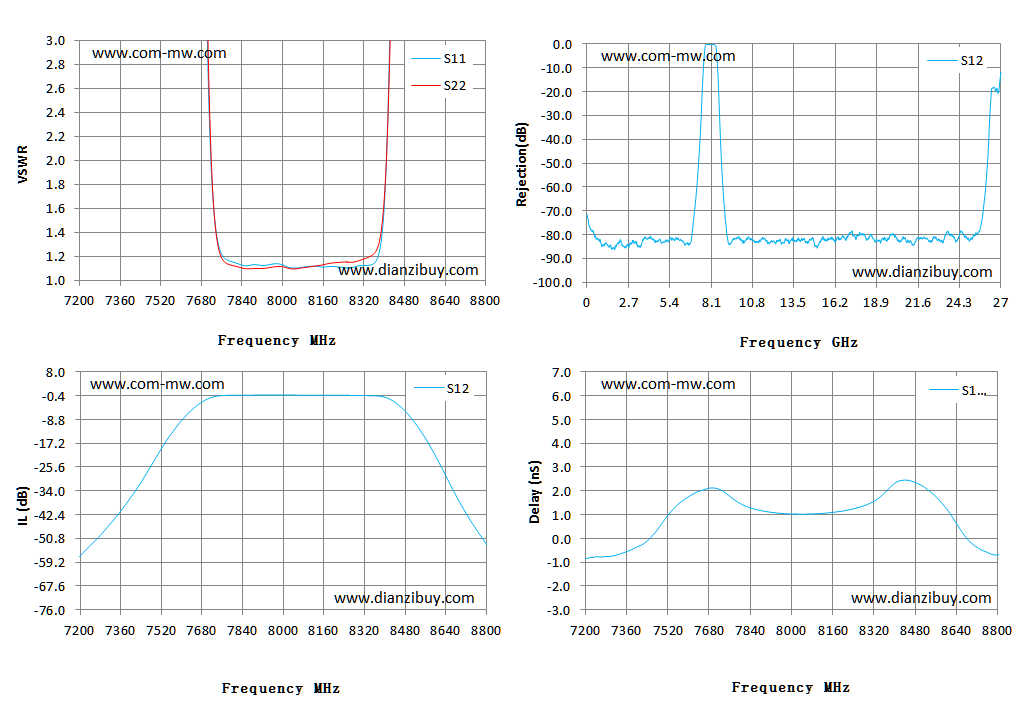

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
| 7200 | 221.35 | 73 | -57.32 | -0.87 |
| 7314 | 180.46 | 76.09 | -46.78 | -0.73 |
| 7429 | 516.99 | 144.27 | -32.86 | -0.22 |
| 7543 | 413.99 | 113.62 | -16.54 | 1.2 |
| 7657 | 96.94 | 19.07 | -4.14 | 2.03 |
| 7771 | 1.19 | 1.16 | -0.29 | 1.72 |
| 7886 | 1.13 | 1.1 | -0.18 | 1.16 |
| 8000 | 1.13 | 1.12 | -0.17 | 1.03 |
| 8114 | 1.12 | 1.12 | -0.2 | 1.05 |
| 8229 | 1.11 | 1.15 | -0.25 | 1.21 |
| 8343 | 1.13 | 1.19 | -0.37 | 1.69 |
| 8457 | 7.53 | 9.13 | -3.89 | 2.44 |
| 8571 | 770.89 | 53.41 | -16.76 | 1.68 |
| 8686 | 1057.33 | 563.77 | -35.72 | 0.01 |
| 8800 | 1084 | 761.27 | -52.58 | -0.68 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
