通带频率1990~2710MHz, DC-1GHz≥63dBc, 3.44-4.7GHz≥60dBc, 微带圆针
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 1990 | ~ | 2710 | MHz |
| 通带损耗 | / | / | 2 | dB | ||
| 带内波动 | / | / | 0.5 | dB | ||
| 带外抑制 | DC-1 | GHz≥ | 63 | dBc | ||
| 带外抑制 | 3.44-4.7 | GHz≥ | 60 | dBc | ||
| 带外抑制 | 4.7-6.2 | GHz≥ | 63 | dBc | ||
| 通带驻波 | / | / | 1.5 | |||
| 回波损耗 | / | / | dB |

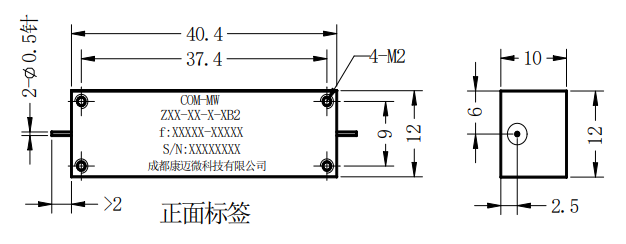

| 接口形式 | 微带圆针0.5mm针 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 1W设计保证 |
| 时延波动 | ≤0.08ns任意1M@1990-2710MHz |
| 工作温度 | -55~+85℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |

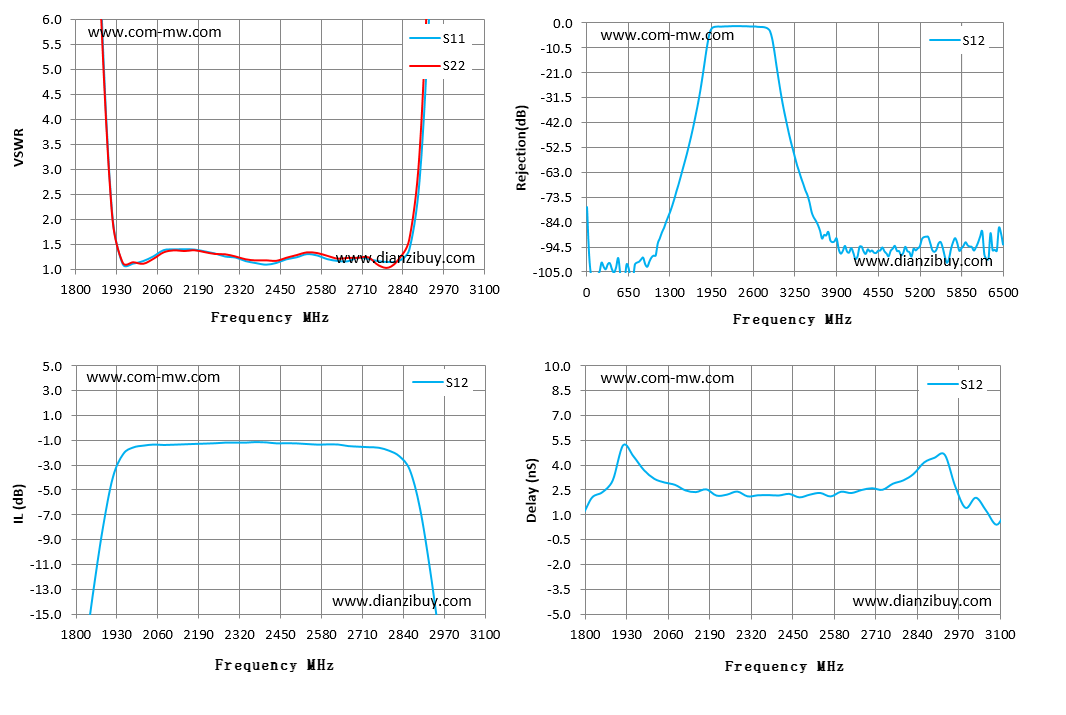

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 1800 | 25.86 | 23.83 | -25.49 | -25.49 | 0.99 |
| 1893 | 5.75 | 5.5 | -8.15 | -8.15 | 3.11 |
| 1986 | 1.11 | 1.14 | -1.57 | -1.57 | 3.72 |
| 2079 | 1.26 | 1.21 | -1.33 | -1.33 | 2.97 |
| 2171 | 1.4 | 1.36 | -1.31 | -1.31 | 2.39 |
| 2264 | 1.31 | 1.31 | -1.23 | -1.23 | 2.24 |
| 2357 | 1.16 | 1.2 | -1.18 | -1.18 | 2.2 |
| 2450 | 1.12 | 1.17 | -1.24 | -1.24 | 2.28 |
| 2543 | 1.3 | 1.34 | -1.29 | -1.29 | 2.34 |
| 2636 | 1.16 | 1.21 | -1.33 | -1.33 | 2.34 |
| 2729 | 1.23 | 1.23 | -1.5 | -1.5 | 2.63 |
| 2821 | 1.14 | 1.03 | -1.83 | -1.83 | 3.1 |
| 2914 | 2.76 | 3.31 | -6.45 | -6.45 | 4.46 |
| 3007 | 14.61 | 20.44 | -23.2 | -23.2 | 1.44 |
| 3100 | 26.83 | 50.66 | -38.15 | -38.15 | 0.42 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
