通带频率 500~2000MHz, DC-350MHz≥70dB, 2.5-5GHz≥70dB, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 500 | ~ | 2000 | MHz |
| 通带损耗 | / | / | 2 | dB | ||
| 带内波动 | / | / | 1.5 | dB | ||
| 带外抑制 | DC-350 | MHz≥ | 70 | dB | ||
| 带外抑制 | 2.5-5 | GHz≥ | 70 | dB | ||
| 通带驻波 | / | / | 1.8 |

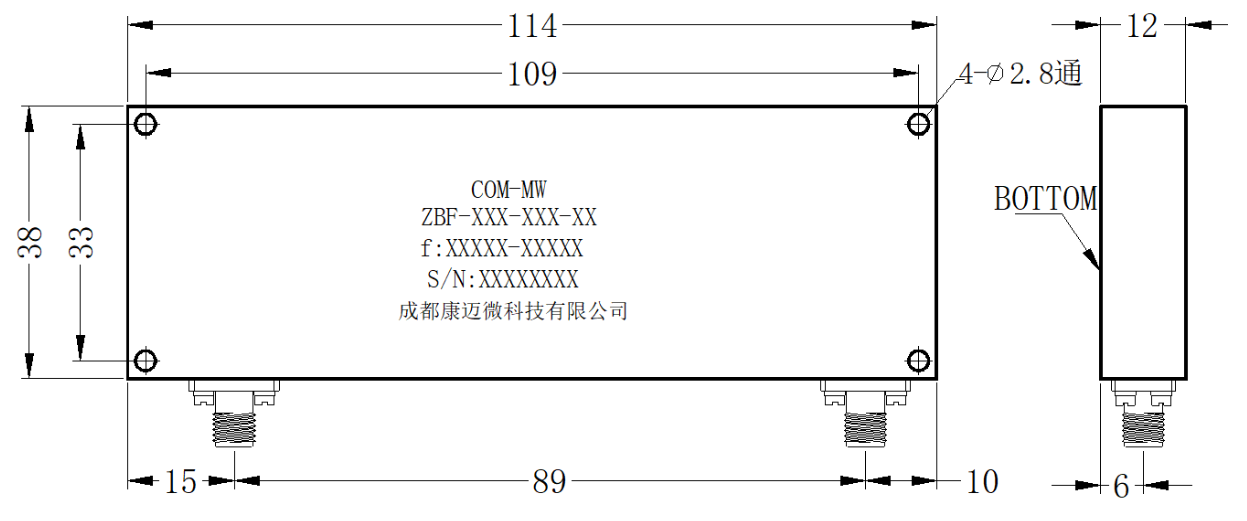

| 接口形式 | SMA-F |
| 阻抗 | 50Ω |
| 表面 | 灰色 |
| 功率容量 | 5W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |

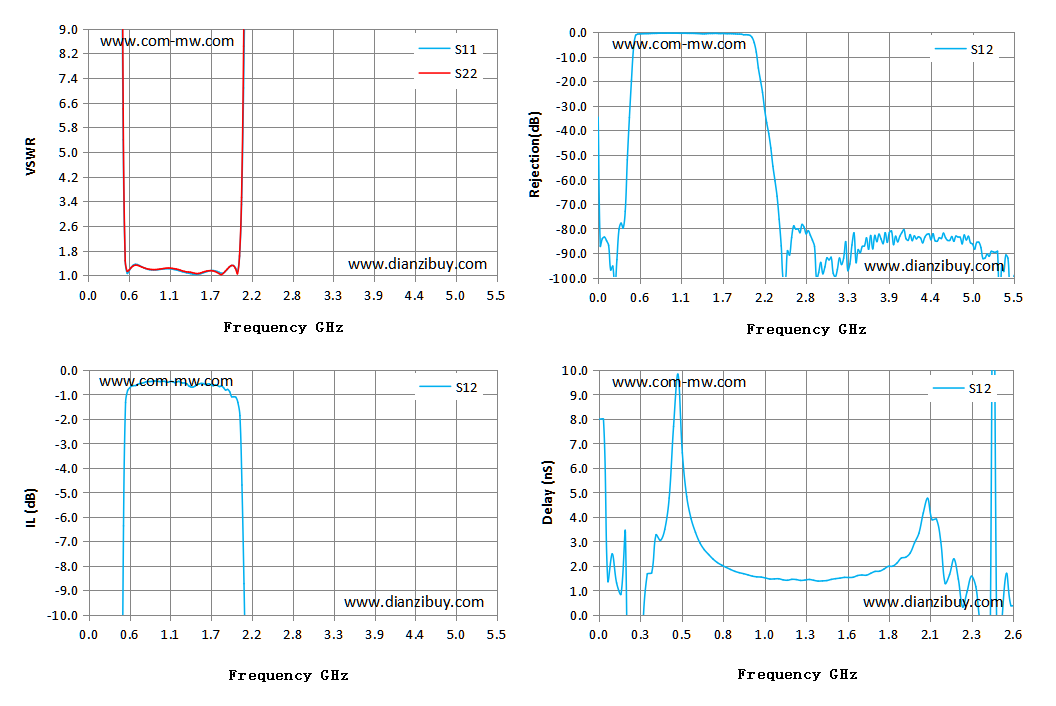

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 0.01 | 61.77 | 49.09 | -77.52 | -34.68 | 7.99 |
| 0.39 | 41.94 | 29.96 | -51.93 | -52.01 | 3.04 |
| 0.79 | 1.19 | 1.20 | -0.46 | -0.47 | 1.94 |
| 1.18 | 1.17 | 1.20 | -0.48 | -0.50 | 1.41 |
| 1.57 | 1.09 | 1.11 | -0.58 | -0.53 | 1.52 |
| 1.96 | 1.31 | 1.30 | -1.09 | -1.05 | 2.52 |
| 2.36 | 25.25 | 181.96 | -67.76 | -66.86 | 1.15 |
| 2.75 | 46.84 | 247.34 | -81.91 | -82.19 | -0.35 |
| 3.14 | 33.94 | 118.40 | -91.79 | -99.73 | 4.54 |
| 3.54 | 63.77 | 86.18 | -88.43 | -83.85 | 5.74 |
| 3.93 | 398.51 | 65.51 | -84.19 | -83.17 | -4.37 |
| 4.32 | 451.86 | 54.64 | -83.05 | -83.63 | 1.69 |
| 4.71 | 416.28 | 70.34 | -83.70 | -85.23 | 0.74 |
| 5.11 | 35.1 | 109.87 | -87.22 | -92.03 | 1.97 |
| 5.5 | 12.53 | 422.04 | -94.50 | -99.09 | -9.09 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
