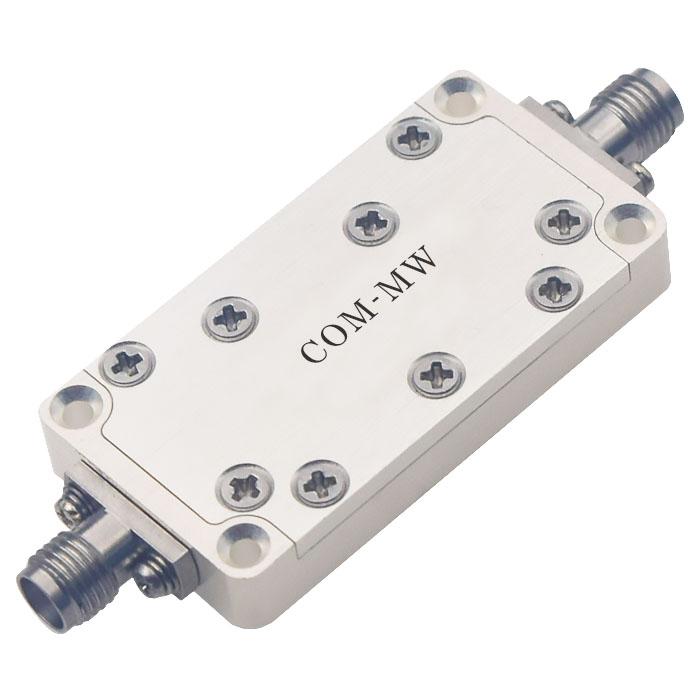

通带频率 2~4GHz, DC-1.45GHz≥50dBc, 4.85-9GHz≥50dBc, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 2 | ~ | 4 | GHz |
| 通带损耗 | / | / | 1.3 | dB | ||
| 带内波动 | / | / | 1 | dB | ||
| 带外抑制 | DC-1.45 | GHz≥ | 50 | dBc | ||
| 带外抑制 | 4.85-9 | GHz≥ | 50 | dBc | ||
| 通带驻波 | / | / | 1.8 |

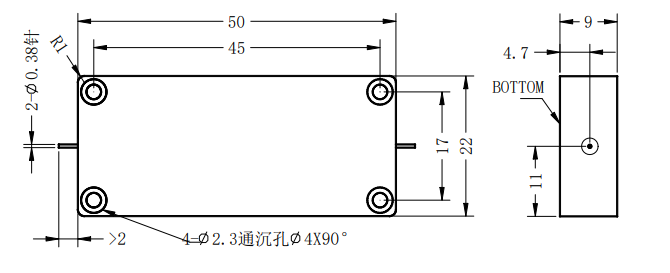

| 接口形式 | SMA-F可拆0.38mm针 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 2W设计保证 |
| 工作温度 | -55~+85℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |

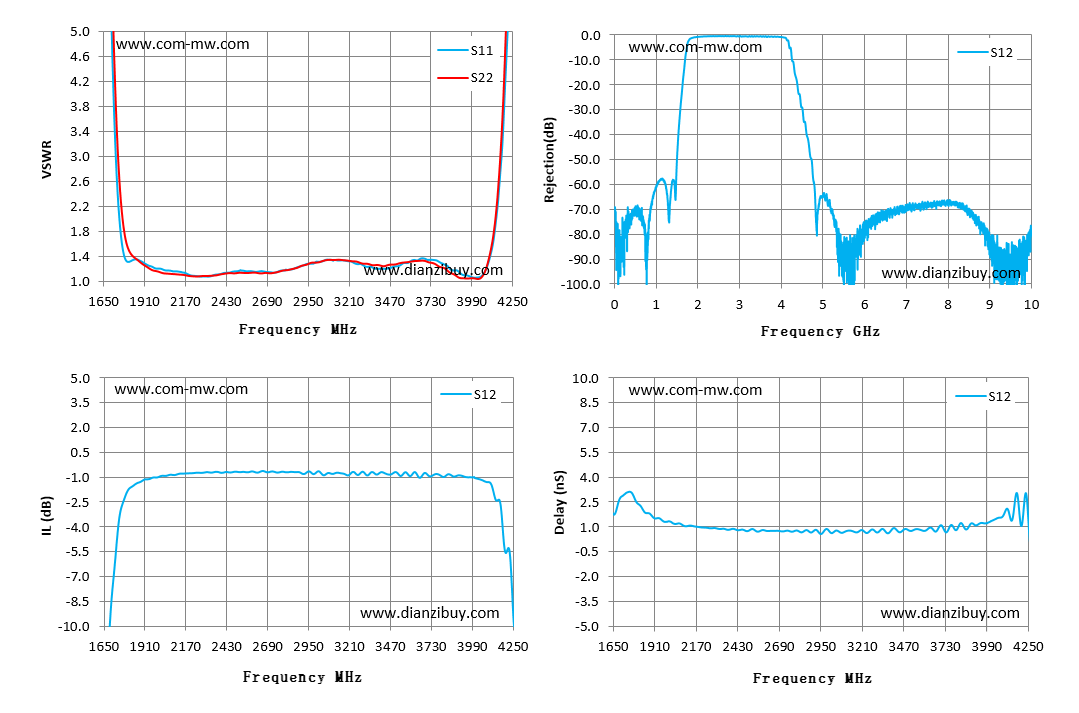

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 1650.00 | 11.85 | 10.80 | -15.92 | -15.92 | 1.74 |
| 1836.00 | 1.35 | 1.40 | -1.50 | -1.50 | 1.98 |
| 2021.00 | 1.20 | 1.14 | -0.90 | -0.90 | 1.21 |
| 2207.00 | 1.10 | 1.08 | -0.74 | -0.74 | 0.95 |
| 2393.00 | 1.13 | 1.11 | -0.72 | -0.72 | 0.86 |
| 2579.00 | 1.17 | 1.14 | -0.65 | -0.65 | 0.79 |
| 2764.00 | 1.17 | 1.15 | -0.69 | -0.69 | 0.70 |
| 2950.00 | 1.29 | 1.28 | -0.63 | -0.64 | 0.56 |
| 3136.00 | 1.34 | 1.34 | -0.72 | -0.72 | 0.75 |
| 3321.00 | 1.24 | 1.28 | -0.88 | -0.88 | 0.79 |
| 3507.00 | 1.25 | 1.27 | -0.69 | -0.69 | 0.74 |
| 3693.00 | 1.37 | 1.33 | -0.75 | -0.75 | 1.06 |
| 3879.00 | 1.18 | 1.11 | -0.94 | -0.94 | 1.06 |
| 4064.00 | 1.13 | 1.11 | -1.22 | -1.23 | 1.54 |
| 4250.00 | 6.82 | 8.93 | -9.36 | -9.36 | 1.10 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
