通带频率100~2000MHz, 40MHz≥40dBc, 2.4-6GHz≥40dBc, 微带圆针
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 100 | ~ | 2000 | MHz |
| 通带损耗 | / | / | 2.5 | dB | ||
| 带内波动 | / | / | 1.5 | dB | ||
| 带外抑制 | 40 | MHz≥ | 40 | dBc | ||
| 带外抑制 | 2.4-6 | GHz≥ | 40 | dBc | ||
| 通带驻波 | / | / | 1.8 | |||
| 回波损耗 | / | / | dB |

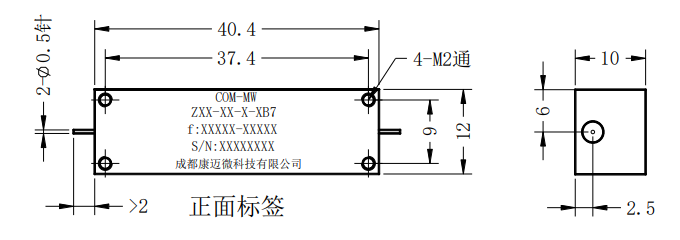

| 接口形式 | 微带圆针0.5mm针 |
| 阻抗 | 50Ω |
| 功率容量 | 2W设计保证 |
| 工作温度 | -40~+70℃设计保证 |

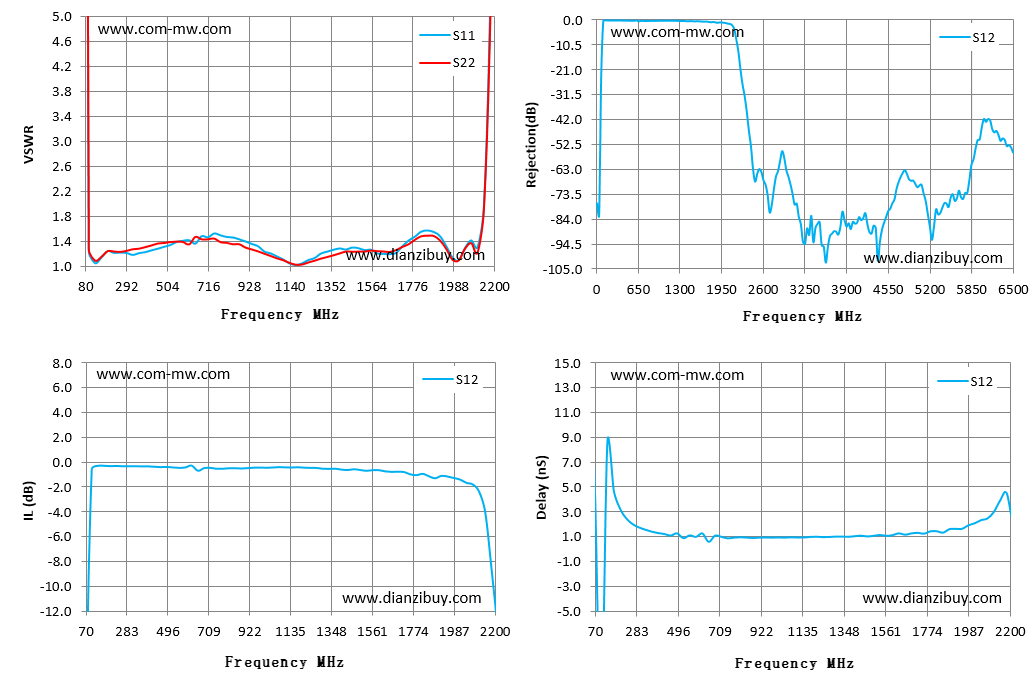

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 80 | 40.14 | 49.76 | -24.23 | -24.23 | 5.24 |
| 231 | 1.23 | 1.24 | -0.34 | -0.34 | 2.44 |
| 383 | 1.22 | 1.29 | -0.38 | -0.38 | 1.38 |
| 534 | 1.35 | 1.39 | -0.46 | -0.46 | 0.86 |
| 686 | 1.49 | 1.44 | -0.51 | -0.51 | 1.06 |
| 837 | 1.48 | 1.38 | -0.53 | -0.53 | 0.94 |
| 989 | 1.33 | 1.24 | -0.47 | -0.47 | 0.9 |
| 1140 | 1.06 | 1.06 | -0.47 | -0.47 | 0.91 |
| 1291 | 1.14 | 1.09 | -0.5 | -0.5 | 0.95 |
| 1443 | 1.28 | 1.24 | -0.67 | -0.67 | 1.06 |
| 1594 | 1.22 | 1.25 | -0.68 | -0.68 | 1.1 |
| 1746 | 1.33 | 1.32 | -0.83 | -0.83 | 1.29 |
| 1897 | 1.56 | 1.49 | -1.33 | -1.33 | 1.59 |
| 2049 | 1.31 | 1.29 | -1.7 | -1.7 | 2.31 |
| 2200 | 5.15 | 4.82 | -8.55 | -8.55 | 4.52 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
