通带频率810~1300MHz, DC-500MHz≥30dB, 1.4-2.1GHz≥20dB, 微带圆针
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 810 | ~ | 1300 | MHz |
| 通带损耗 | / | / | 2 | dB | ||
| 带内波动 | / | / | 1 | dB | ||
| 带外抑制 | DC-500 | MHz≥ | 30 | dB | ||
| 带外抑制 | 1.4-2.1 | GHz≥ | 20 | dB | ||
| 带外抑制 | 2.1-4.1 | GHz≥ | 30 | dB | ||
| 带外抑制 | 4.1-6.5 | GHz≥ | 65 | dB | ||
| 通带驻波 | / | / | 1.6 | |||
| 回波损耗 | / | / | dB |

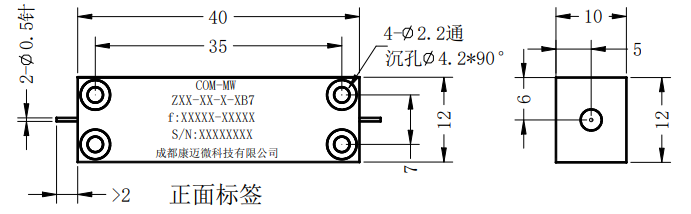

| 接口形式 | 微带圆针0.5mm针 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 工作温度 | -15~+75℃ |
| 存储温度 | -40~+75℃ |

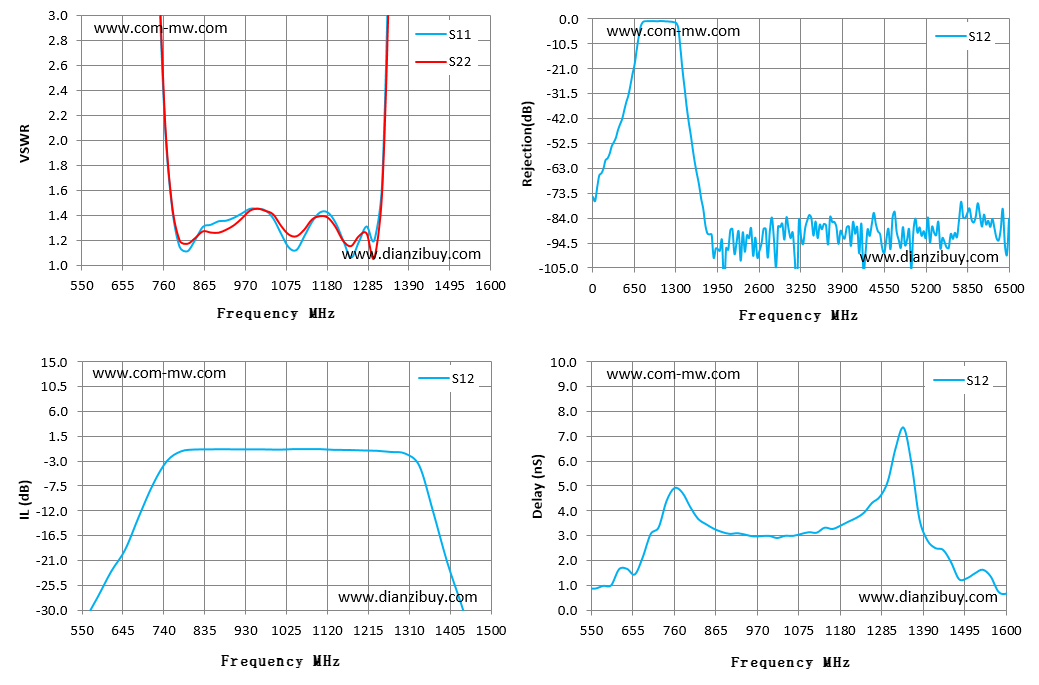

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 550 | 95.54 | 112.12 | -0.75 | -0.75 | 0.9 |
| 625 | 47.77 | 51.81 | -0.84 | -0.84 | 1.66 |
| 700 | 19.16 | 21.78 | -0.76 | -0.76 | 2.15 |
| 775 | 2.26 | 2.32 | -1.05 | -1.05 | 4.93 |
| 850 | 1.2 | 1.22 | -12.15 | -12.15 | 3.48 |
| 925 | 1.36 | 1.29 | -43.33 | -43.33 | 3.11 |
| 1000 | 1.45 | 1.44 | -60.82 | -60.82 | 3 |
| 1075 | 1.26 | 1.32 | -80.04 | -80.04 | 3 |
| 1150 | 1.35 | 1.37 | -90.8 | -90.8 | 3.33 |
| 1225 | 1.2 | 1.2 | -97.64 | -97.64 | 3.73 |
| 1300 | 1.31 | 1.26 | -96.5 | -96.5 | 4.58 |
| 1375 | 10.17 | 6.46 | -99.03 | -99.03 | 5.89 |
| 1450 | 40.7 | 31.42 | -89.83 | -89.83 | 2.44 |
| 1525 | 58.06 | 49.19 | -88.12 | -88.12 | 1.49 |
| 1600 | 81.63 | 33.53 | -100.58 | -100.58 | 0.75 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
