通带频率 100~140MHz, DC-80MHz≥40dB, 160MHz≥40dB, 微带圆针
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 100 | ~ | 140 | MHz |
| 通带损耗 | / | / | 3.5 | dB | ||
| 带内波动 | / | / | 1 | dB | ||
| 带外抑制 | DC-80 | MHz≥ | 40 | dB | ||
| 带外抑制 | 160 | MHz≥ | 40 | dB | ||
| 通带驻波 | / | / | 1.5 |

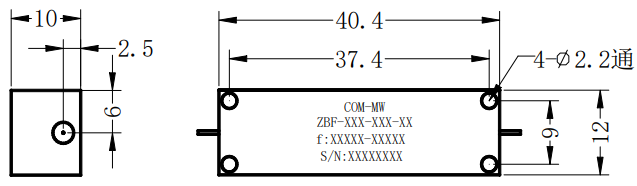

| 接口形式 | 微带圆针0.5mm针 |
| 表面 | 镀银 |
| 功率容量 | ≤1W |
| 工作温度 | -40~+70℃ |

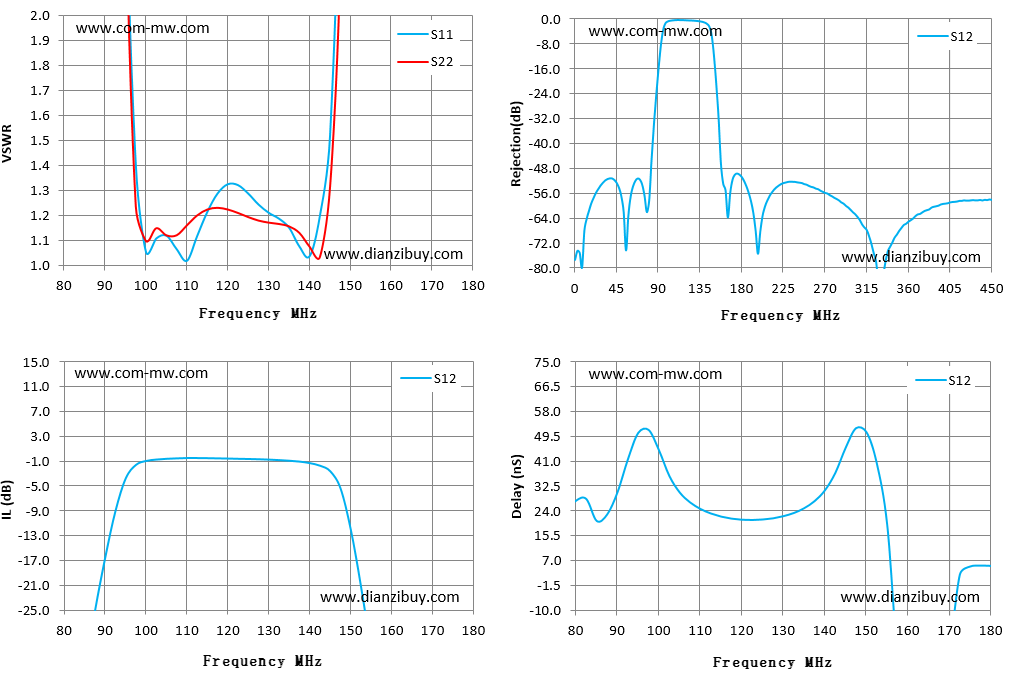

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 80 | 24.94 | 41.71 | -62.25 | -62.25 | 23.12 |
| 87 | 19.61 | 27.02 | -34.65 | -34.65 | 20.54 |
| 94 | 6.21 | 6.69 | -9.01 | -9.01 | 41.61 |
| 101 | 1.06 | 1.1 | -0.96 | -0.96 | 44.69 |
| 109 | 1.07 | 1.12 | -0.54 | -0.54 | 26.89 |
| 116 | 1.22 | 1.23 | -0.51 | -0.51 | 22.02 |
| 123 | 1.32 | 1.21 | -0.61 | -0.61 | 20.88 |
| 130 | 1.25 | 1.18 | -0.69 | -0.69 | 21.46 |
| 137 | 1.15 | 1.16 | -0.93 | -0.93 | 24.94 |
| 144 | 1.2 | 1.04 | -1.74 | -1.74 | 37.03 |
| 151 | 6.62 | 4.19 | -12.06 | -12.06 | 50.88 |
| 159 | 22.79 | 12.81 | -46.63 | -46.63 | -25.51 |
| 166 | 40.05 | 20.44 | -63.94 | -63.94 | -52.36 |
| 173 | 58.45 | 25.32 | -50.22 | -50.22 | 2.29 |
| 180 | 70.86 | 27.86 | -50.18 | -50.18 | 5.27 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
