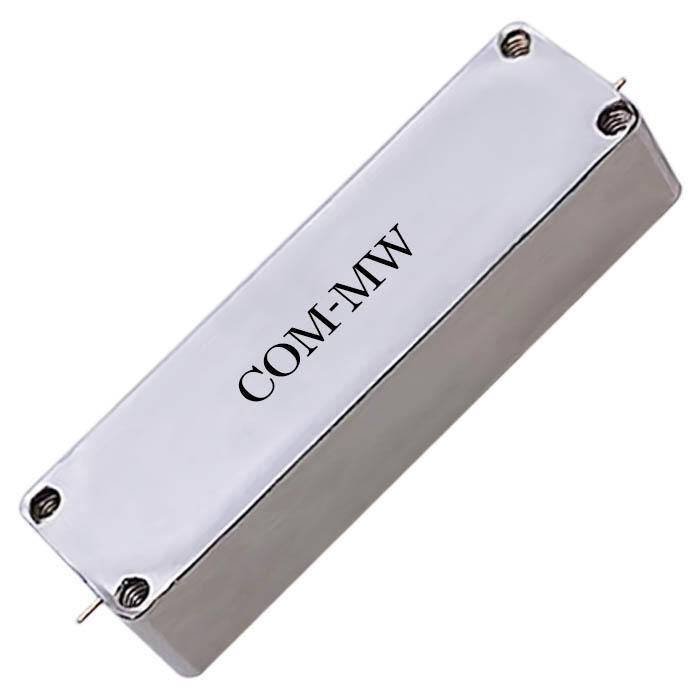

通带频率400~2000MHz, DC-200MHz≥40dBc, 2.4-4GHz≥40dBc, 微带圆针
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 400 | ~ | 2000 | MHz |
| 通带损耗 | / | / | 1.5 | dB | ||
| 带内波动 | / | / | 1 | dB | ||
| 带外抑制 | DC-200 | MHz≥ | 40 | dBc | ||
| 带外抑制 | 2.4-4 | GHz≥ | 40 | dBc | ||
| 通带驻波 | / | / | 1.5 | |||
| 回波损耗 | / | / | dB |

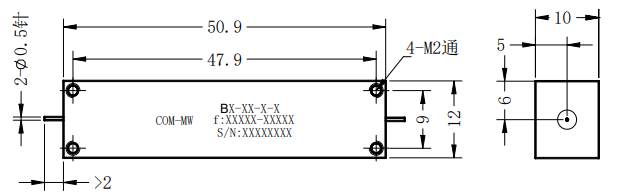

| 接口形式 | 微带圆针0.5mm针 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 2W设计保证 |
| 产品外壳材料 | 铝6061 |
| 带宽 | -1dB≥1600MHz |
| 相位一致性 | ±5° |
| 工作温度 | -40~+70℃设计保证 |

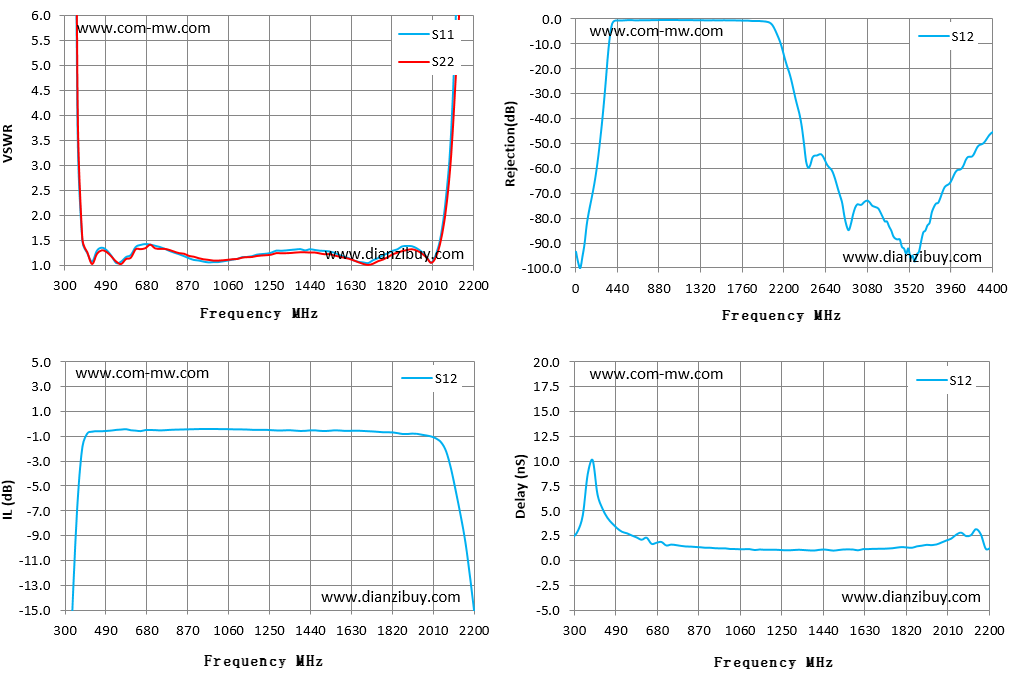

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 300 | 64.61 | 54.5 | -34.33 | -34.33 | 2.34 |
| 436 | 1.08 | 1.03 | -0.59 | -0.59 | 5.24 |
| 571 | 1.08 | 1.03 | -0.42 | -0.42 | 2.51 |
| 707 | 1.42 | 1.42 | -0.46 | -0.46 | 1.86 |
| 843 | 1.22 | 1.25 | -0.42 | -0.42 | 1.39 |
| 979 | 1.06 | 1.11 | -0.38 | -0.38 | 1.22 |
| 1114 | 1.13 | 1.13 | -0.4 | -0.4 | 1.14 |
| 1250 | 1.24 | 1.21 | -0.45 | -0.45 | 1.06 |
| 1386 | 1.32 | 1.26 | -0.51 | -0.51 | 1.02 |
| 1521 | 1.29 | 1.22 | -0.54 | -0.54 | 1.05 |
| 1657 | 1.1 | 1.1 | -0.51 | -0.51 | 1.15 |
| 1793 | 1.2 | 1.12 | -0.64 | -0.64 | 1.3 |
| 1929 | 1.39 | 1.32 | -0.75 | -0.75 | 1.58 |
| 2064 | 1.6 | 1.51 | -1.48 | -1.48 | 2.6 |
| 2200 | 21.7 | 11.8 | -12.59 | -12.59 | 1.18 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
