通带频率 8.5~15GHz, DC-8GHz≥20dB, DC-7.5GHz≥40dB, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 8.5 | ~ | 15 | GHz |
| 通带损耗 | / | / | 1.3 | dB | ||
| 带内波动 | / | / | 1 | dB | ||
| 带外抑制 | DC-8 | GHz≥ | 20 | dB | ||
| 带外抑制 | DC-7.5 | GHz≥ | 40 | dB | ||
| 带外抑制 | 15.5-20 | GHz≥ | 20 | dB | ||
| 带外抑制 | 17-20 | GHz≥ | 40 | dB | ||
| 通带驻波 | / | / | 1.8 |
| 接口形式 | SMA |
| 接口材质 | 外壳304 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |

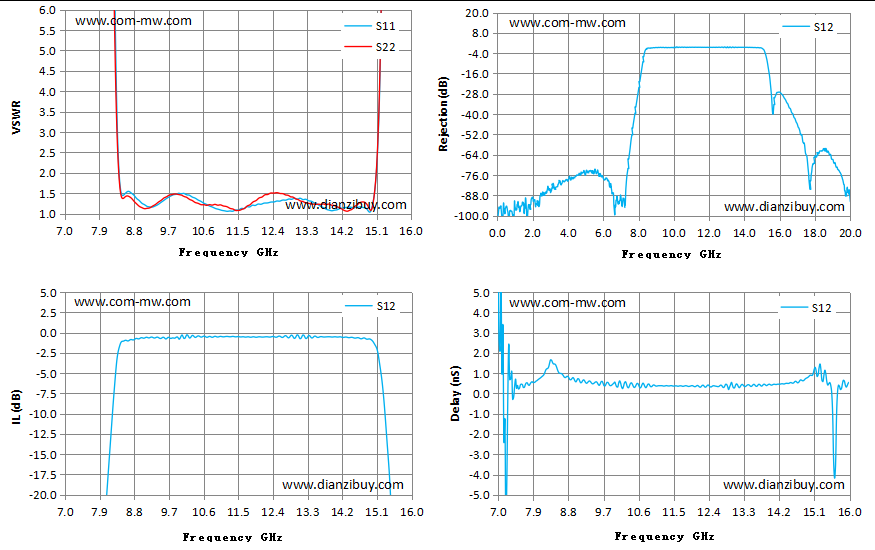

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 7.00 | 488.63 | 293.18 | -88.67 | -88.67 | 8.26 |
| 7.64 | 106.98 | 88.12 | -52.15 | -52.15 | 0.43 |
| 8.29 | 9.27 | 7.01 | -7.49 | -7.49 | 1.23 |
| 8.93 | 1.34 | 1.20 | -0.77 | -0.77 | 0.78 |
| 9.57 | 1.32 | 1.38 | -0.58 | -0.58 | 0.44 |
| 10.21 | 1.46 | 1.39 | -0.33 | -0.33 | 0.24 |
| 10.86 | 1.15 | 1.22 | -0.51 | -0.51 | 0.47 |
| 11.50 | 1.09 | 1.08 | -0.49 | -0.49 | 0.36 |
| 12.14 | 1.24 | 1.41 | -0.55 | -0.55 | 0.37 |
| 12.79 | 1.34 | 1.46 | -0.57 | -0.57 | 0.30 |
| 13.43 | 1.30 | 1.24 | -0.64 | -0.64 | 0.42 |
| 14.07 | 1.09 | 1.18 | -0.53 | -0.53 | 0.45 |
| 14.71 | 1.17 | 1.28 | -0.76 | -0.76 | 0.55 |
| 15.36 | 18.70 | 16.87 | -12.26 | -12.26 | 0.90 |
| 16.00 | 753.42 | 18.42 | -27.02 | -27.02 | 0.55 |
提供技术要求，工程师 1 个工作日内响应。
