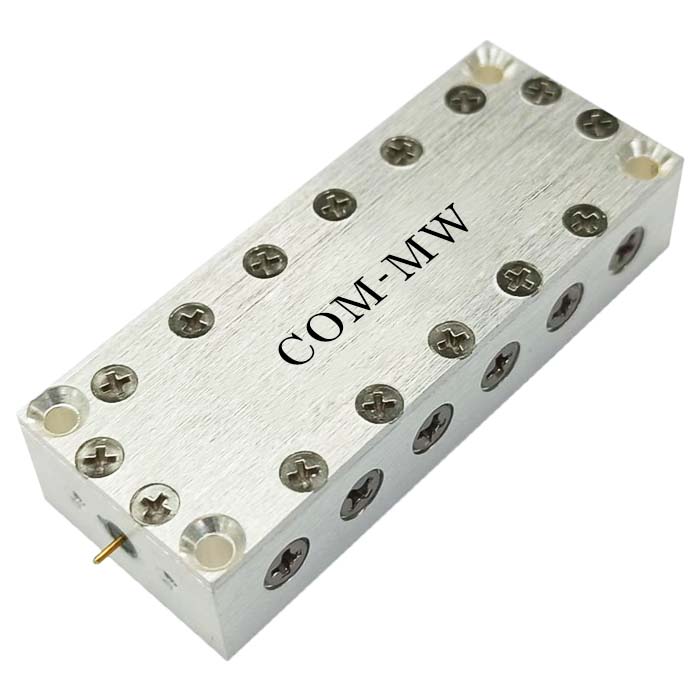

通带频率 2400~4000MHz, 2160MHz≥50dB, 4320MHz≥50dB, 微带圆针
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 2400 | ~ | 4000 | MHz |
| 通带损耗 | / | / | 2.2 | dB | ||
| 带内波动 | / | / | 1.3 | dB | ||
| 带外抑制 | 2160 | MHz≥ | 50 | dB | ||
| 带外抑制 | 4320 | MHz≥ | 50 | dB | ||
| 带外抑制 | DC-2000 | MHz≥ | 40 | dB | ||
| 带外抑制 | 4500-6500 | MHz≥ | 50 | dB | ||
| 通带驻波 | / | / | 1.8 |
| 接口形式 | 微带圆针0.38mm针 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 5W设计保证 |
| 工作温度 | -40~+40℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

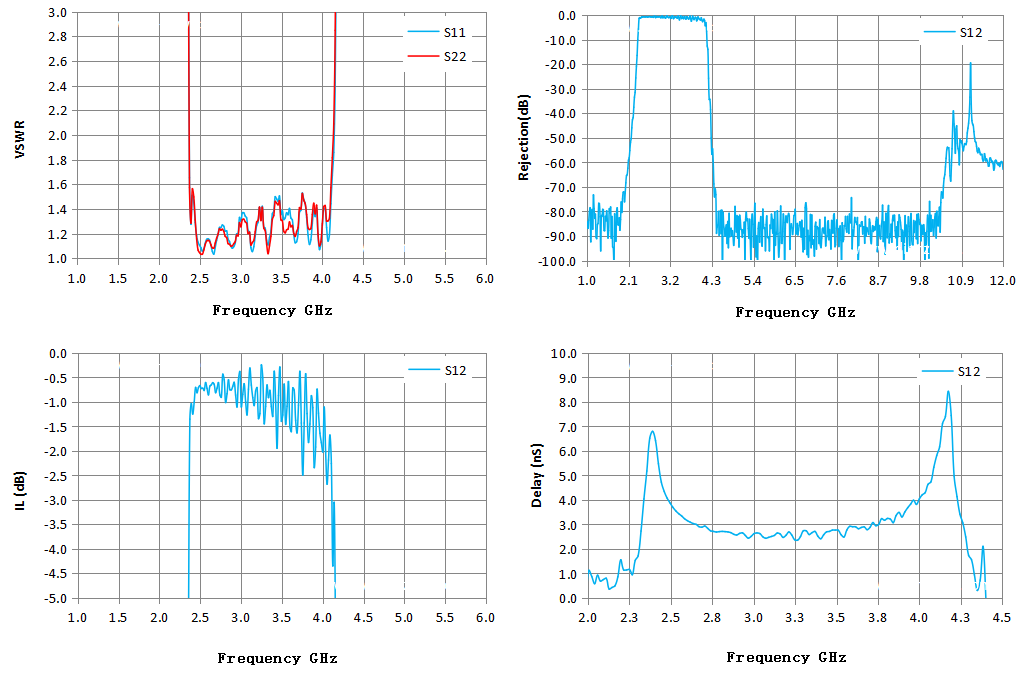

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 1.00 | 73.24 | 91.85 | -86.52 | -86.52 | -7.45 |
| 1.36 | 130.55 | 140.05 | -96.05 | -96.05 | -19.36 |
| 1.71 | 722.28 | 238.80 | -102.44 | -102.44 | 14.38 |
| 2.07 | 5291.83 | 210.10 | -65.03 | -65.03 | 0.93 |
| 2.43 | 1.45 | 1.50 | -1.01 | -1.01 | 5.48 |
| 2.79 | 1.27 | 1.23 | -0.43 | -0.43 | 2.69 |
| 3.14 | 1.09 | 1.11 | -0.65 | -0.65 | 2.55 |
| 3.50 | 1.35 | 1.31 | -1.39 | -1.39 | 2.77 |
| 3.86 | 1.15 | 1.24 | -0.87 | -0.87 | 3.36 |
| 4.21 | 8.85 | 9.07 | -25.72 | -25.72 | 4.98 |
| 4.57 | 46.78 | 46.99 | -79.58 | -79.58 | 4.26 |
| 4.93 | 94.97 | 96.23 | -85.44 | -85.44 | -14.52 |
| 5.29 | 156.58 | 143.34 | -90.85 | -90.85 | 0.22 |
| 5.64 | 168.07 | 220.70 | -94.09 | -94.09 | -10.83 |
| 6.00 | 155.63 | 295.55 | -88.53 | -88.53 | 7.03 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
