通带频率 3200~5000MHz, DC-2.7GHz≥40dB, 5.5-11GHz≥40dB, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 3200 | ~ | 5000 | MHz |
| 通带损耗 | / | / | 1 | dB | ||
| 带内波动 | / | / | 0.7 | dB | ||
| 带外抑制 | DC-2.7 | GHz≥ | 40 | dB | ||
| 带外抑制 | 5.5-11 | GHz≥ | 40 | dB | ||
| 通带驻波 | / | / | 1.8 |

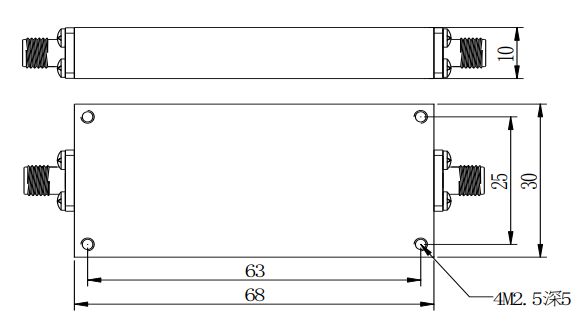

| 接口形式 | SMA |
| 接口材质 | 外壳304不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 工作温度 | -40~+70℃设计保证 |

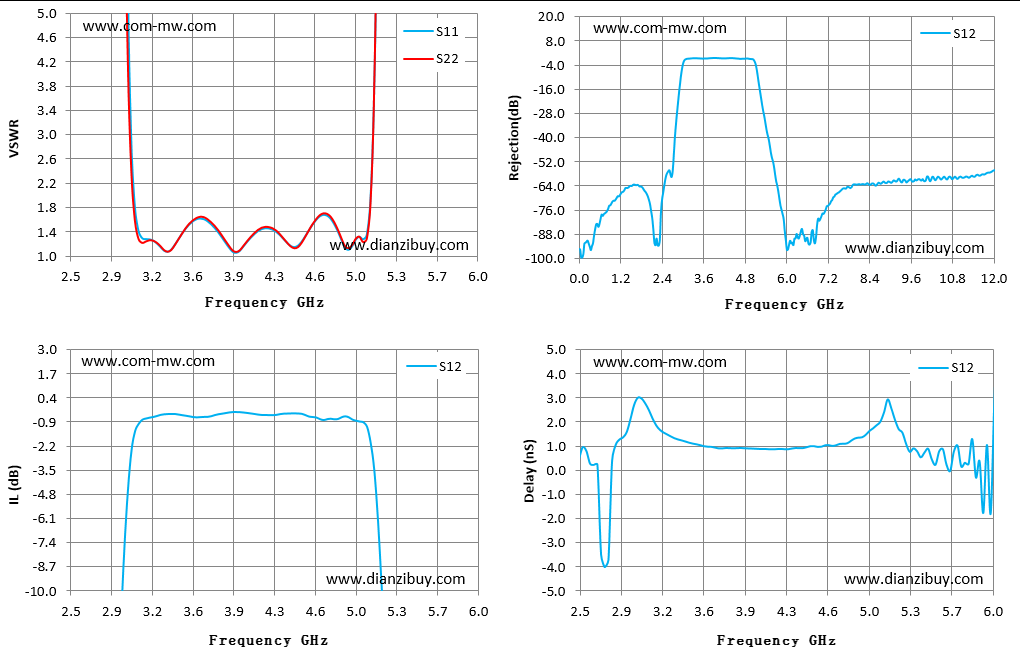

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 2.50 | 177.41 | 163.67 | -60.96 | -60.96 | 0.48 |
| 2.75 | 91.18 | 80.07 | -48.37 | -48.37 | -3.70 |
| 3.00 | 5.65 | 4.31 | -4.59 | -4.59 | 3.02 |
| 3.25 | 1.22 | 1.21 | -0.57 | -0.57 | 1.50 |
| 3.50 | 1.46 | 1.45 | -0.56 | -0.56 | 1.09 |
| 3.75 | 1.47 | 1.49 | -0.52 | -0.52 | 0.94 |
| 4.00 | 1.17 | 1.17 | -0.38 | -0.38 | 0.91 |
| 4.25 | 1.44 | 1.45 | -0.53 | -0.53 | 0.89 |
| 4.50 | 1.24 | 1.21 | -0.45 | -0.45 | 1.01 |
| 4.75 | 1.63 | 1.64 | -0.72 | -0.72 | 1.11 |
| 5.00 | 1.33 | 1.31 | -0.87 | -0.87 | 1.75 |
| 5.25 | 27.50 | 39.13 | -16.82 | -16.82 | 1.57 |
| 5.50 | 60.04 | 282.91 | -40.52 | -40.52 | 0.47 |
| 5.75 | 73.91 | 1749.45 | -63.75 | -63.75 | 0.17 |
| 6.00 | 91.75 | 3636.82 | -90.95 | -90.95 | -1.79 |
