通带频率 5000~8500MHz, DC-4GHz≥40dB, DC-4.5GHz≥30dB, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 5000 | ~ | 8500 | MHz |
| 通带损耗 | / | / | 1.2 | dB | ||
| 带内波动 | / | / | 0.9 | dB | ||
| 带外抑制 | DC-4 | GHz≥ | 40 | dB | ||
| 带外抑制 | DC-4.5 | GHz≥ | 30 | dB | ||
| 带外抑制 | 9-13 | GHz≥ | 20 | dB | ||
| 带外抑制 | 10-13 | GHz≥ | 40 | dB | ||
| 通带驻波 | / | / | 1.8 |

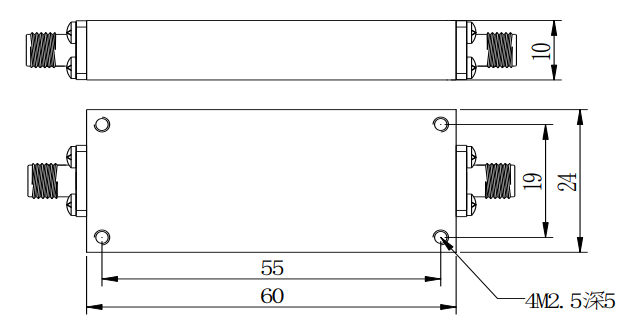

| 接口形式 | SMA |
| 接口材质 | 外壳304不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 工作温度 | -40~+70℃设计保证 |

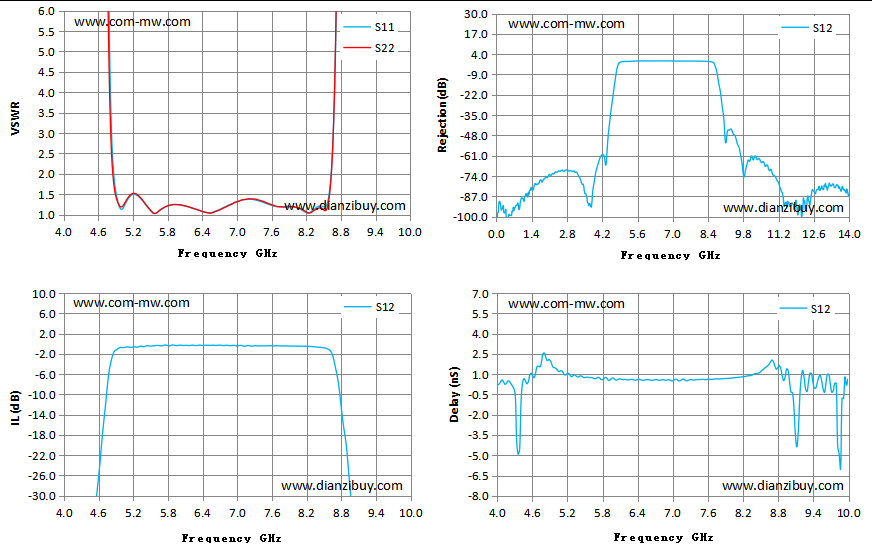

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 4.00 | 253.66 | 86.92 | -69.01 | -69.01 | 0.37 |
| 4.43 | 112.78 | 66.29 | -53.45 | -53.45 | -0.98 |
| 4.86 | 2.13 | 1.86 | -1.76 | -1.76 | 2.00 |
| 5.29 | 1.46 | 1.48 | -0.63 | -0.63 | 0.83 |
| 5.71 | 1.16 | 1.15 | -0.39 | -0.39 | 0.72 |
| 6.14 | 1.20 | 1.21 | -0.31 | -0.31 | 0.61 |
| 6.57 | 1.05 | 1.04 | -0.29 | -0.29 | 0.59 |
| 7.00 | 1.32 | 1.32 | -0.43 | -0.43 | 0.51 |
| 7.43 | 1.32 | 1.34 | -0.40 | -0.40 | 0.61 |
| 7.86 | 1.20 | 1.19 | -0.42 | -0.42 | 0.67 |
| 8.29 | 1.06 | 1.05 | -0.54 | -0.54 | 0.87 |
| 8.71 | 4.16 | 4.25 | -4.39 | -4.39 | 2.05 |
| 9.14 | 46.04 | 193.24 | -52.22 | -52.22 | -4.38 |
| 9.57 | 89.07 | 602.12 | -53.66 | -53.66 | -0.08 |
| 10.00 | 118.71 | 399.55 | -63.77 | -63.77 | 0.63 |
