通带频率 8~18GHz, DC-6GHz≥50dB, 20-23.5GHz≥50dB, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 8 | ~ | 18 | GHz |
| 通带损耗 | / | / | 2 | dB | ||
| 带内波动 | / | / | 1 | dB | ||
| 带外抑制 | DC-6 | GHz≥ | 50 | dB | ||
| 带外抑制 | 20-23.5 | GHz≥ | 50 | dB | ||
| 通带驻波 | / | / | 1.8 |
| 接口形式 | SMA-F |
| 阻抗 | 50Ω |
| 表面 | 黑色 |
| 功率容量 | 5W设计保证 |
| 工作温度 | -40~+40℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

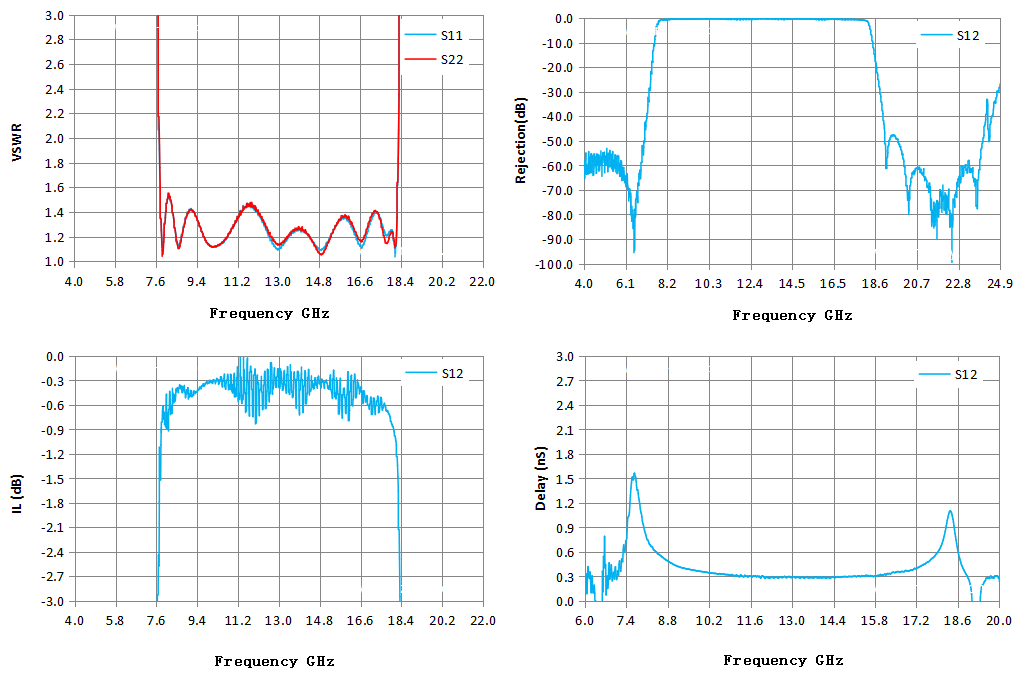

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 4.00 | 136.80 | 179.33 | -62.02 | -62.02 | 0.05 |
| 5.29 | 80.69 | 136.27 | -57.67 | -57.67 | 0.08 |
| 6.57 | 61.07 | 114.76 | -77.89 | -77.89 | -1.22 |
| 7.86 | 1.18 | 1.16 | -0.81 | -0.81 | 1.19 |
| 9.14 | 1.42 | 1.41 | -0.42 | -0.42 | 0.42 |
| 10.43 | 1.13 | 1.14 | -0.30 | -0.30 | 0.34 |
| 11.71 | 1.44 | 1.44 | -0.73 | -0.73 | 0.31 |
| 13.00 | 1.10 | 1.14 | -0.33 | -0.33 | 0.29 |
| 14.29 | 1.22 | 1.22 | -0.26 | -0.26 | 0.28 |
| 15.57 | 1.30 | 1.30 | -0.30 | -0.30 | 0.31 |
| 16.86 | 1.19 | 1.23 | -0.56 | -0.56 | 0.37 |
| 18.14 | 1.07 | 1.12 | -1.01 | -1.01 | 0.79 |
| 19.43 | 51.03 | 35.46 | -48.22 | -48.22 | 0.18 |
| 20.71 | 42.72 | 26.83 | -61.09 | -61.09 | 0.32 |
| 22.00 | 46.75 | 28.07 | -78.90 | -78.90 | 0.40 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
