通带频率4.9~18.2GHz, 4GHz≥20dB, 21-40GHz≥40dB, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
宽带，大功率。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 4.9 | ~ | 18.2 | GHz |
| 通带损耗 | / | / | 1 | dB | ||
| 带外抑制 | 4 | GHz≥ | 20 | dB | ||
| 带外抑制 | 21-40 | GHz≥ | 40 | dB | ||
| 带外抑制 | DC-3 | GHz≥ | 40 | dB | ||
| 通带驻波 | / | / | 1.8 |
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 功率容量 | 20W设计保证 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+85℃设计保证 |

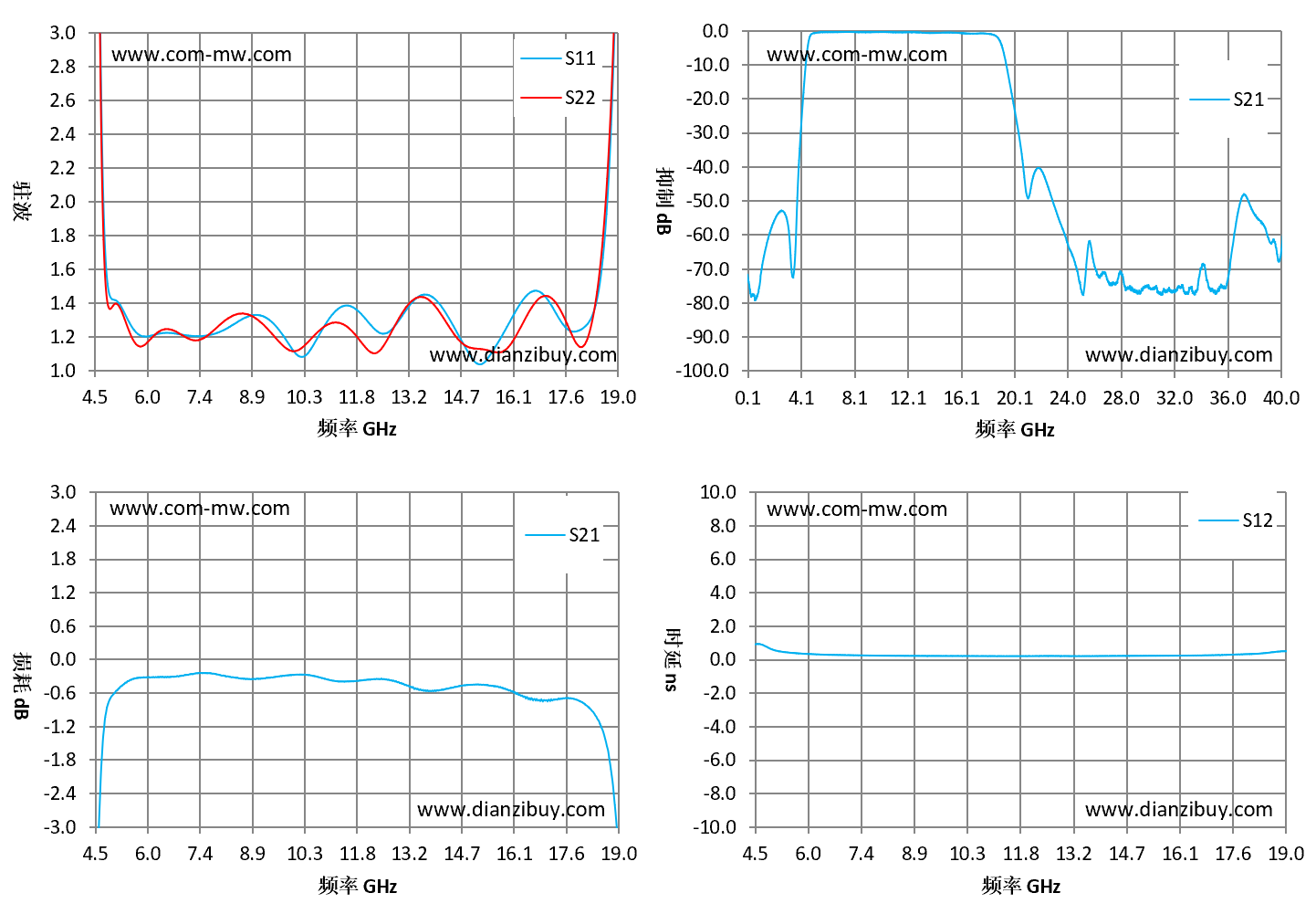

| 频率 GHz | S11 驻波 | S22 驻波 | S21 损耗 dB | S12 时延 ns |
| 4.5 | 7.21 | 8.15 | -5.37 | 0.92 |
| 5.54 | 1.25 | 1.18 | -0.34 | 0.4 |
| 6.57 | 1.22 | 1.24 | -0.3 | 0.29 |
| 7.61 | 1.21 | 1.2 | -0.24 | 0.25 |
| 8.64 | 1.31 | 1.33 | -0.34 | 0.23 |
| 9.68 | 1.22 | 1.15 | -0.29 | 0.22 |
| 10.71 | 1.21 | 1.23 | -0.31 | 0.21 |
| 11.75 | 1.36 | 1.2 | -0.37 | 0.21 |
| 12.79 | 1.26 | 1.26 | -0.38 | 0.22 |
| 13.82 | 1.44 | 1.4 | -0.55 | 0.21 |
| 14.86 | 1.1 | 1.14 | -0.45 | 0.23 |
| 15.89 | 1.25 | 1.12 | -0.53 | 0.24 |
| 16.93 | 1.45 | 1.44 | -0.72 | 0.26 |
| 17.96 | 1.24 | 1.14 | -0.75 | 0.33 |
| 19 | 3.83 | 3.87 | -3.53 | 0.5 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
