通带频率7.9~18.1GHz, DC-5GHz≥20dB, 20.5-40GHz≥50dB, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
宽带，大功率。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 7.9 | ~ | 18.1 | GHz |
| 通带损耗 | / | / | 2.5 | dB | ||
| 带外抑制 | DC-5 | GHz≥ | 20 | dB | ||
| 带外抑制 | 20.5-40 | GHz≥ | 50 | dB | ||
| 通带驻波 | / | / | 2 |
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 黑色 |
| 功率容量 | 20W设计保证 |
| 工作温度 | -40~+80℃设计保证 |

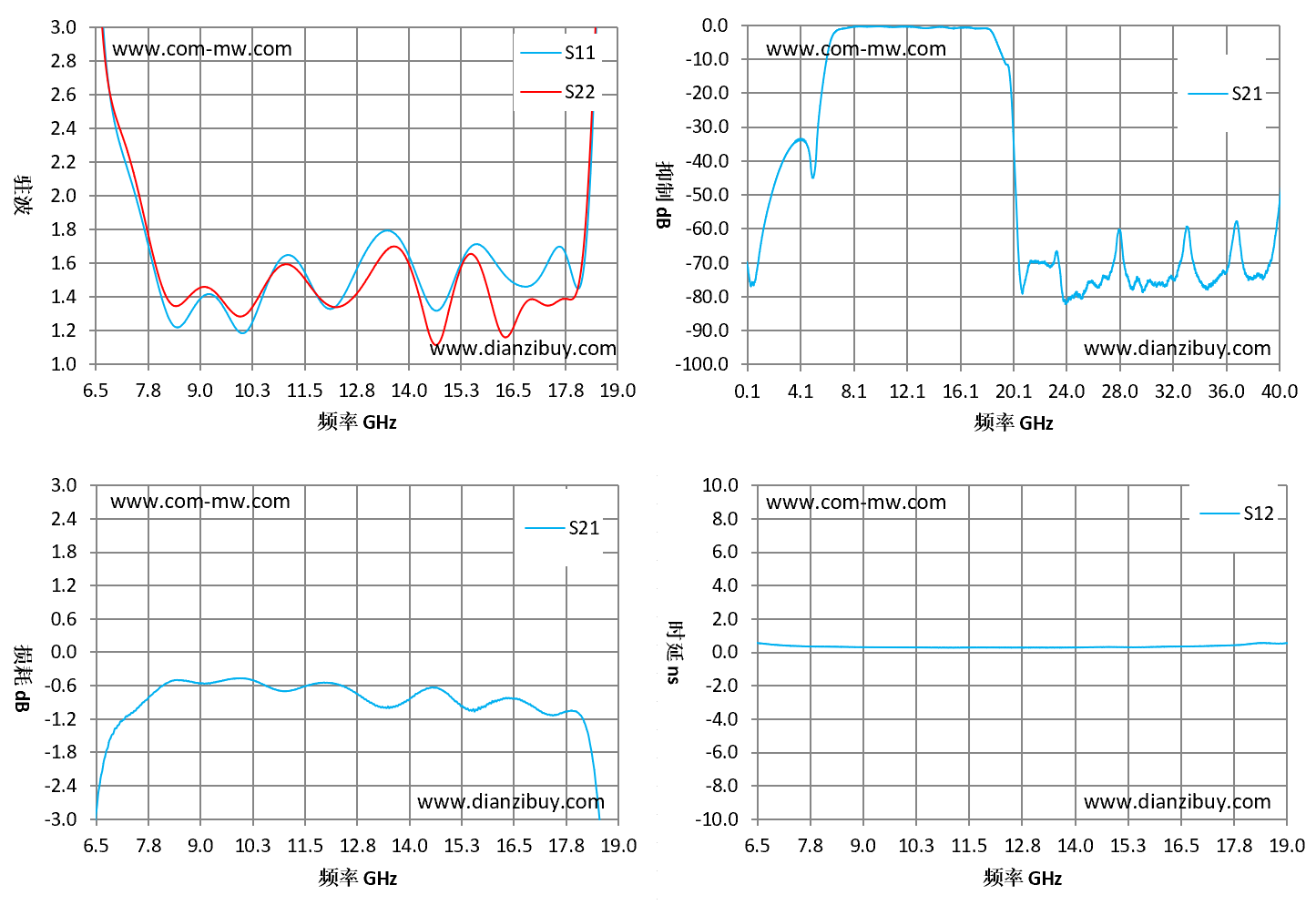

| 频率 GHz | S11 驻波 | S22 驻波 | S21 损耗 dB | S12 时延 ns |
| 6.5 | 3.95 | 3.77 | -2.87 | 0.55 |
| 7.39 | 2.05 | 2.15 | -1.07 | 0.37 |
| 8.29 | 1.25 | 1.36 | -0.52 | 0.33 |
| 9.18 | 1.41 | 1.46 | -0.56 | 0.3 |
| 10.07 | 1.18 | 1.29 | -0.47 | 0.29 |
| 10.96 | 1.63 | 1.59 | -0.7 | 0.28 |
| 11.86 | 1.38 | 1.39 | -0.55 | 0.28 |
| 12.75 | 1.56 | 1.42 | -0.75 | 0.28 |
| 13.64 | 1.78 | 1.7 | -0.98 | 0.28 |
| 14.54 | 1.33 | 1.14 | -0.63 | 0.31 |
| 15.43 | 1.68 | 1.65 | -1.05 | 0.3 |
| 16.32 | 1.52 | 1.16 | -0.82 | 0.34 |
| 17.21 | 1.55 | 1.36 | -1.09 | 0.38 |
| 18.11 | 1.47 | 1.54 | -1.15 | 0.49 |
| 19 | 7.91 | 5.25 | -7.29 | 0.53 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
