通带频率8~18GHz, DC-6.8GHz≥50dB, 20.7-30GHz≥50dB, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
宽带，大功率。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 8 | ~ | 18 | GHz |
| 通带损耗 | / | / | 1.5 | dB | ||
| 带外抑制 | DC-6.8 | GHz≥ | 50 | dB | ||
| 带外抑制 | 20.7-30 | GHz≥ | 50 | dB | ||
| 通带驻波 | / | / | 2 |
| 接口形式 | SMA-K |
| 阻抗 | 50Ω |
| 功率容量 | 15W设计保证 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+85℃设计保证 |

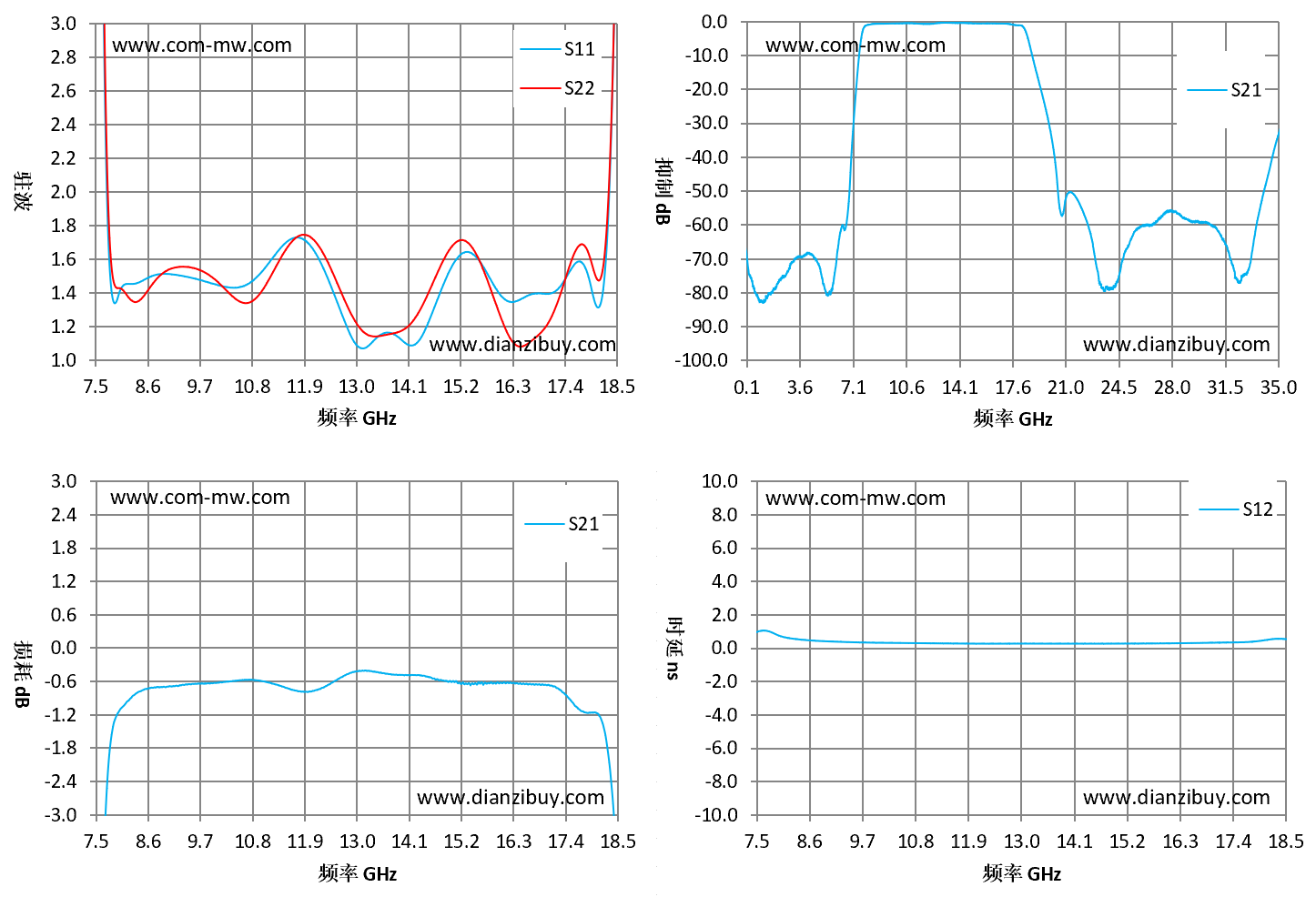

| 频率 GHz | S11 驻波 | S22 驻波 | S21 损耗 dB | S12 时延 ns |
| 7.5 | 9.25 | 9.91 | -8.98 | 0.96 |
| 8.29 | 1.45 | 1.35 | -0.85 | 0.55 |
| 9.07 | 1.51 | 1.54 | -0.69 | 0.39 |
| 9.86 | 1.46 | 1.51 | -0.63 | 0.33 |
| 10.64 | 1.44 | 1.34 | -0.58 | 0.3 |
| 11.43 | 1.68 | 1.62 | -0.69 | 0.28 |
| 12.21 | 1.6 | 1.68 | -0.74 | 0.26 |
| 13 | 1.09 | 1.22 | -0.42 | 0.27 |
| 13.79 | 1.15 | 1.16 | -0.48 | 0.26 |
| 14.57 | 1.26 | 1.44 | -0.54 | 0.26 |
| 15.36 | 1.64 | 1.7 | -0.63 | 0.27 |
| 16.14 | 1.36 | 1.19 | -0.64 | 0.29 |
| 16.93 | 1.39 | 1.18 | -0.66 | 0.32 |
| 17.71 | 1.59 | 1.69 | -1.12 | 0.36 |
| 18.5 | 4.11 | 4.08 | -4.08 | 0.53 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
