通带频率12~18GHz, DC-9.35GHz≥50dB, 20.7-30GHz≥50dB, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
宽带，大功率。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 12 | ~ | 18 | GHz |
| 通带损耗 | / | / | 1.2 | dB | ||
| 带外抑制 | DC-9.35 | GHz≥ | 50 | dB | ||
| 带外抑制 | 20.7-30 | GHz≥ | 50 | dB | ||
| 通带驻波 | / | / | 1.8 |
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 功率容量 | 15W设计保证 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+85℃设计保证 |

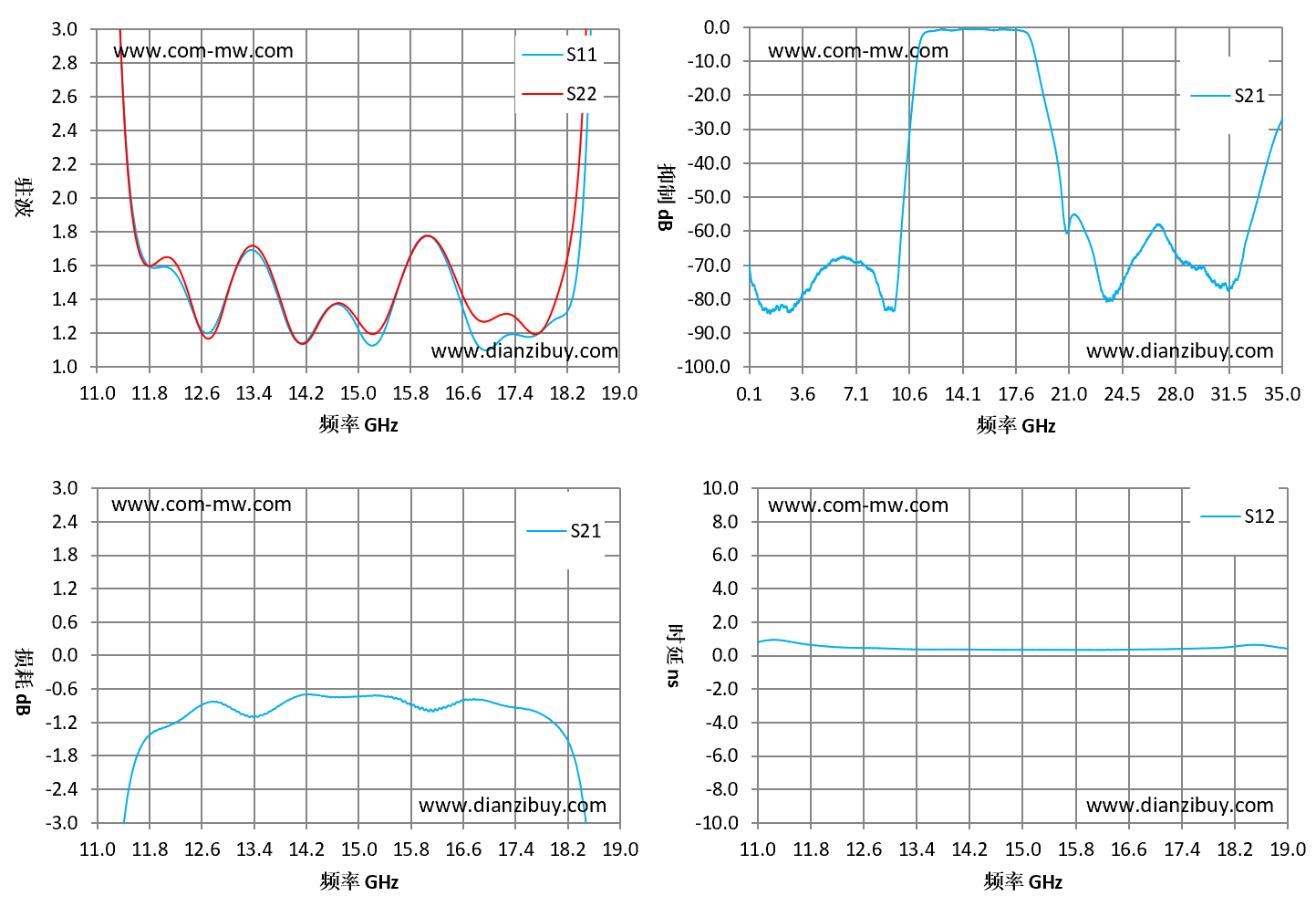

| 频率 GHz | S11 驻波 | S22 驻波 | S21 损耗 dB | S12 时延 ns |
| 11 | 10.44 | 11.2 | -13.06 | 0.79 |
| 11.57 | 1.87 | 1.82 | -1.93 | 0.76 |
| 12.14 | 1.58 | 1.64 | -1.23 | 0.5 |
| 12.71 | 1.2 | 1.16 | -0.83 | 0.44 |
| 13.29 | 1.68 | 1.7 | -1.07 | 0.37 |
| 13.86 | 1.31 | 1.34 | -0.84 | 0.35 |
| 14.43 | 1.29 | 1.28 | -0.72 | 0.34 |
| 15 | 1.23 | 1.27 | -0.73 | 0.33 |
| 15.57 | 1.41 | 1.42 | -0.75 | 0.33 |
| 16.14 | 1.76 | 1.77 | -1 | 0.33 |
| 16.71 | 1.22 | 1.34 | -0.78 | 0.35 |
| 17.29 | 1.19 | 1.31 | -0.91 | 0.38 |
| 17.86 | 1.23 | 1.24 | -1.09 | 0.44 |
| 18.43 | 1.89 | 2.49 | -2.61 | 0.63 |
| 19 | 14.4 | 21.14 | -12.19 | 0.41 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
