通带频率 12~22GHz, DC-10GHz≥40dB, 24-44GHz≥40dB, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
宽带，大功率。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 12 | ~ | 22 | GHz |
| 通带损耗 | / | / | 2 | dB | ||
| 带内波动 | / | / | 1.5 | dB | ||
| 带外抑制 | DC-10 | GHz≥ | 40 | dB | ||
| 带外抑制 | 24-44 | GHz≥ | 40 | dB | ||
| 通带驻波 | / | / | 1.8 |
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 10W设计保证 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+85℃设计保证 |

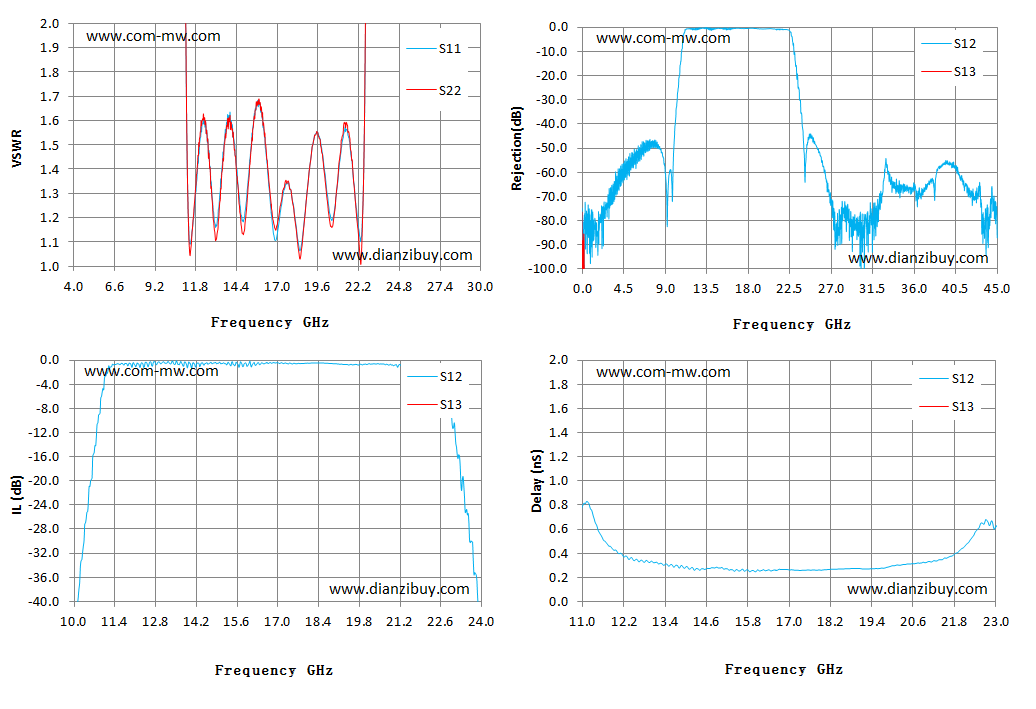

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S13 损耗 dB | S12 抑制 dB | S13 抑制 dB | S12 时延 ns | S13 时延 ns |
| 4.00 | 132.98 | 92.73 | -66.81 | 0.00 | -66.81 | 0.00 | 0.10 | 0.00 |
| 5.86 | 149.18 | 77.16 | -58.40 | 0.00 | -58.40 | 0.00 | 0.16 | 0.00 |
| 7.71 | 121.28 | 58.67 | -47.63 | 0.00 | -47.63 | 0.00 | 0.18 | 0.00 |
| 9.57 | 54.50 | 44.84 | -59.05 | 0.00 | -59.05 | 0.00 | 0.16 | 0.00 |
| 11.43 | 1.09 | 1.05 | -0.72 | 0.00 | -0.72 | 0.00 | 0.63 | 0.00 |
| 13.29 | 1.25 | 1.23 | -0.56 | 0.00 | -0.56 | 0.00 | 0.32 | 0.00 |
| 15.14 | 1.35 | 1.32 | -0.41 | 0.00 | -0.41 | 0.00 | 0.27 | 0.00 |
| 17.00 | 1.13 | 1.17 | -0.42 | 0.00 | -0.42 | 0.00 | 0.26 | 0.00 |
| 18.86 | 1.28 | 1.28 | -0.55 | 0.00 | -0.55 | 0.00 | 0.27 | 0.00 |
| 20.71 | 1.26 | 1.25 | -0.68 | 0.00 | -0.68 | 0.00 | 0.32 | 0.00 |
| 22.57 | 1.55 | 1.56 | -1.81 | 0.00 | -1.81 | 0.00 | 0.65 | 0.00 |
| 24.43 | 22.63 | 66.04 | -48.89 | 0.00 | -48.89 | 0.00 | -0.12 | 0.00 |
| 26.29 | 32.24 | 65.78 | -60.25 | 0.00 | -60.25 | 0.00 | 0.19 | 0.00 |
| 28.14 | 25.17 | 47.60 | -74.75 | 0.00 | -74.75 | 0.00 | -2.62 | 0.00 |
| 30.00 | 32.02 | 44.19 | -86.44 | 0.00 | -86.44 | 0.00 | 5.20 | 0.00 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
