通带频率12.75~26GHz, DC-10.8GHz≥40dB, 30-40GHz≥40dB, 2.92
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
宽带，大功率。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 12.75 | ~ | 26 | GHz |
| 通带损耗 | / | / | 2 | dB | ||
| 带外抑制 | DC-10.8 | GHz≥ | 40 | dB | ||
| 带外抑制 | 30-40 | GHz≥ | 40 | dB | ||
| 通带驻波 | / | / | 2 |
| 接口形式 | 2.92-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 白色 |
| 功率容量 | 10W设计保证 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+85℃设计保证 |

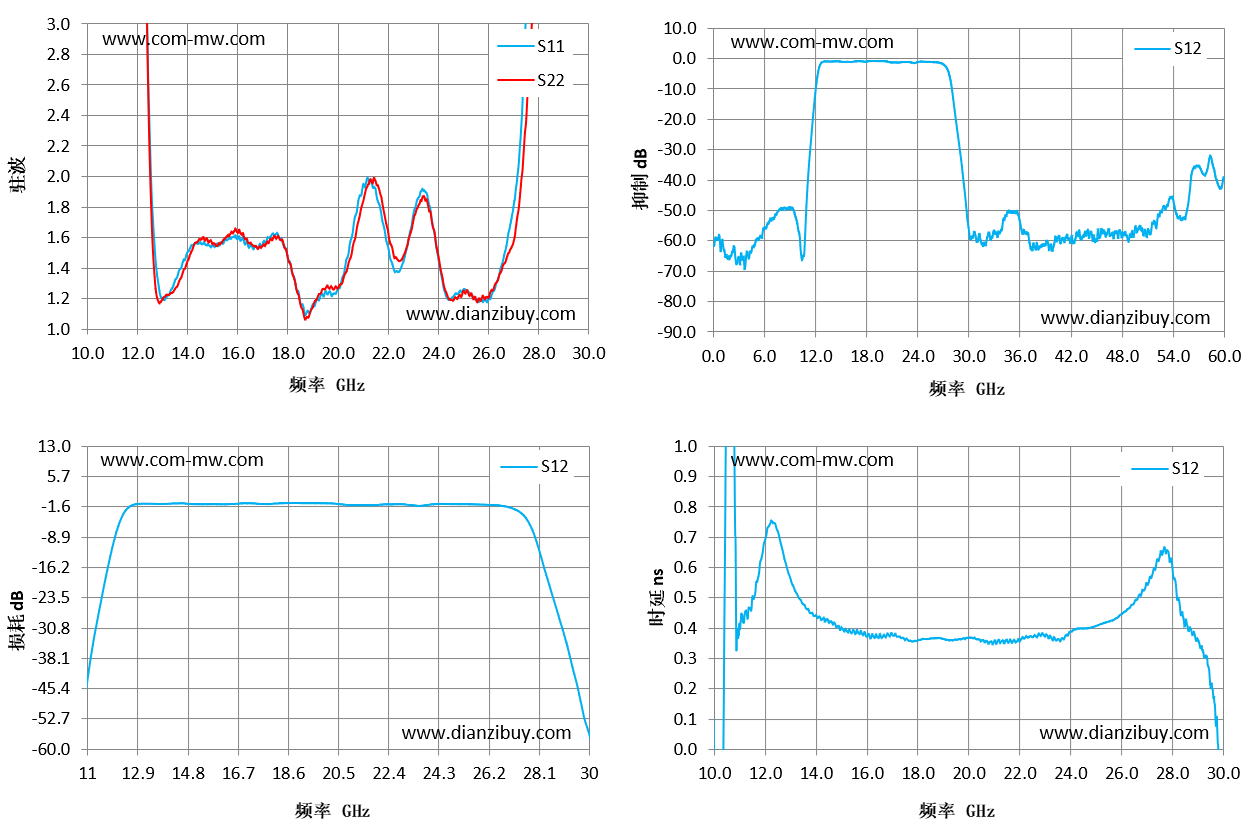

| 频率 GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 10 | 17.97 | 23.91 | -57.12 | -0.06 |
| 11.43 | 18.14 | 20.5 | -26.51 | 0.46 |
| 12.86 | 1.26 | 1.17 | -1.05 | 0.6 |
| 14.29 | 1.56 | 1.56 | -0.9 | 0.43 |
| 15.71 | 1.59 | 1.63 | -1.05 | 0.38 |
| 17.14 | 1.57 | 1.56 | -0.85 | 0.38 |
| 18.57 | 1.16 | 1.13 | -0.8 | 0.37 |
| 20 | 1.27 | 1.27 | -0.86 | 0.37 |
| 21.43 | 1.93 | 1.99 | -1.29 | 0.36 |
| 22.86 | 1.63 | 1.61 | -1.09 | 0.38 |
| 24.29 | 1.23 | 1.25 | -1.02 | 0.4 |
| 25.71 | 1.2 | 1.19 | -1.15 | 0.43 |
| 27.14 | 1.98 | 1.72 | -2.21 | 0.57 |
| 28.57 | 17.58 | 8.16 | -22.42 | 0.42 |
| 30 | 17.25 | 12.87 | -56.57 | -0.16 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
