通带频率2.45~4.55GHz, DC-2GHz≥30dB, 5.3-18GHz≥40dB, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
宽带，大功率。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 2.45 | ~ | 4.55 | GHz |
| 通带损耗 | / | / | 2 | dB | ||
| 带内波动 | / | / | 1 | dB | ||
| 带外抑制 | DC-2 | GHz≥ | 30 | dB | ||
| 带外抑制 | 5.3-18 | GHz≥ | 40 | dB | ||
| 回波损耗 | / | / | 12 | dB |
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 白色 |
| 功率容量 | 20W设计保证 |
| 时延波动 | ≤5ns |
| 工作温度 | -40~+85℃设计保证 |

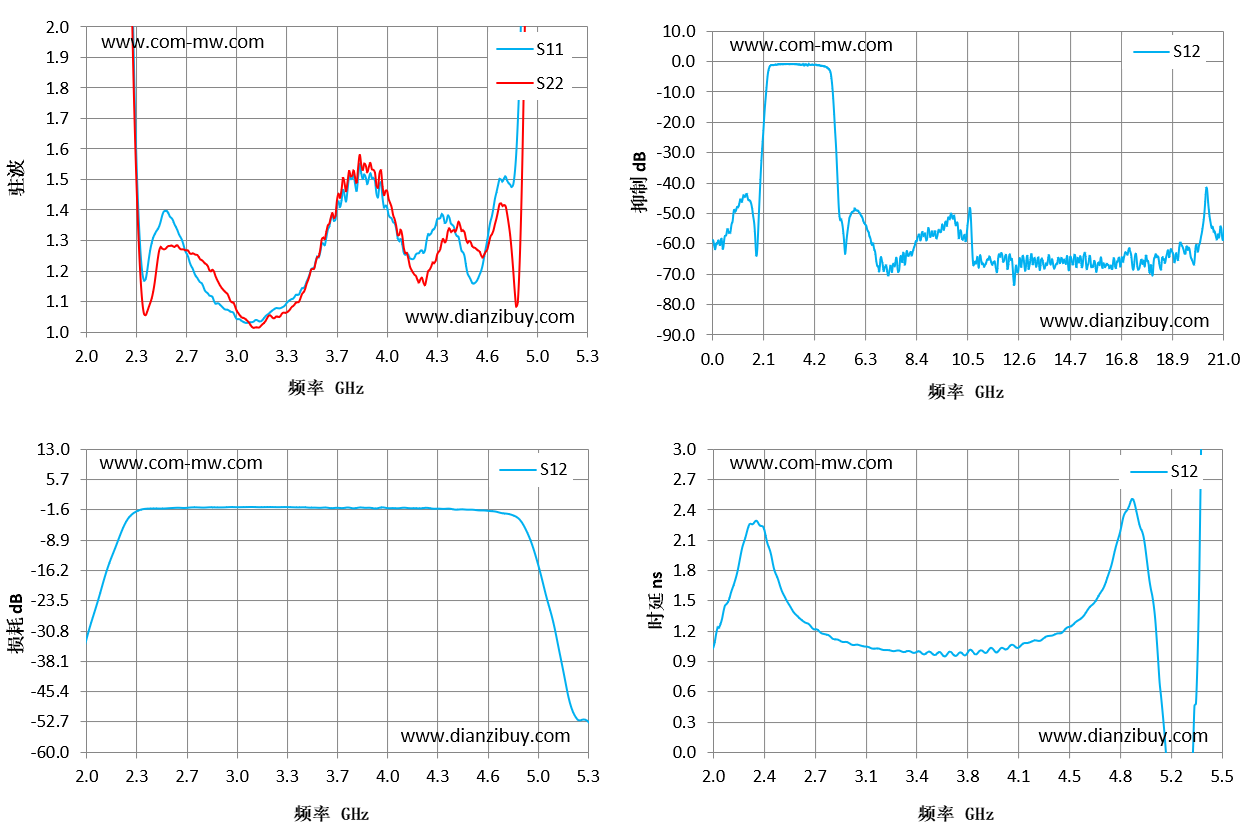

| 频率 GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 2 | 14.83 | 27.1 | -32.66 | 1.04 |
| 2.24 | 5.4 | 4.82 | -5.9 | 2.23 |
| 2.47 | 1.34 | 1.24 | -1.21 | 1.61 |
| 2.71 | 1.19 | 1.26 | -0.92 | 1.22 |
| 2.94 | 1.07 | 1.11 | -0.86 | 1.08 |
| 3.18 | 1.05 | 1.04 | -0.87 | 1.02 |
| 3.41 | 1.13 | 1.11 | -0.92 | 1 |
| 3.65 | 1.41 | 1.43 | -1.02 | 0.97 |
| 3.89 | 1.5 | 1.53 | -1.17 | 1.01 |
| 4.12 | 1.25 | 1.24 | -1.12 | 1.07 |
| 4.36 | 1.36 | 1.29 | -1.28 | 1.18 |
| 4.59 | 1.19 | 1.26 | -1.66 | 1.44 |
| 4.83 | 1.58 | 1.08 | -3.27 | 2.37 |
| 5.06 | 12.78 | 9.82 | -27.05 | 0.92 |
| 5.3 | 16.82 | 13.2 | -52.57 | 0.02 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
