通带频率2~6.5GHz, 7.2&1.5GHz≥40dB, 8.5&13GHz≥55dB, SMA-K可拆
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
宽带，大功率。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 2 | ~ | 6.5 | GHz |
| 通带损耗 | / | / | 1.5 | dB | ||
| 带外抑制 | 7.2&1.5 | GHz≥ | 40 | dB | ||
| 带外抑制 | 8.5&13 | GHz≥ | 55 | dB | ||
| 通带驻波 | / | / | 1.8 |

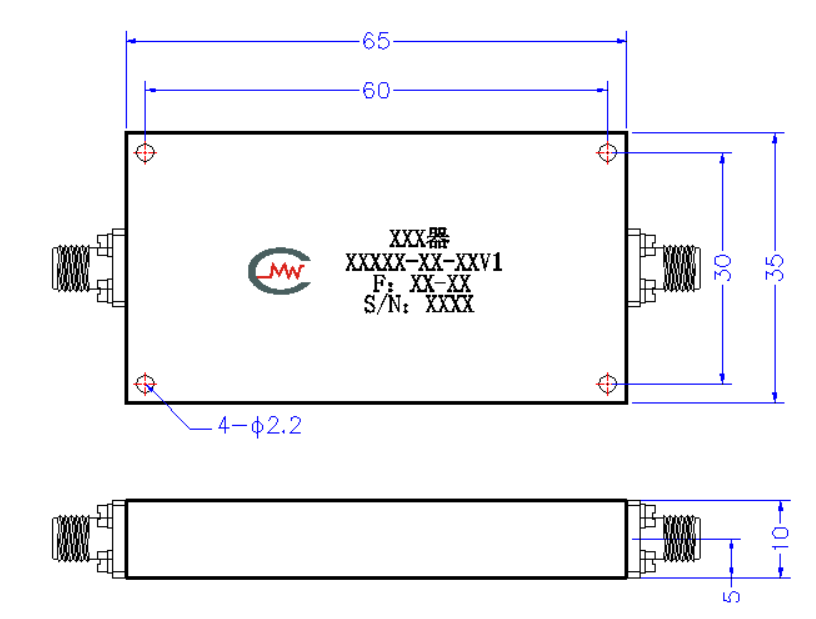

| 接口形式 | SMA-K可拆 0.38mm针 |
| 阻抗 | 50Ω |
| 表面 | 黑色 |
| 功率容量 | 20W设计保证 |
| 工作温度 | -40~+85℃设计保证 |

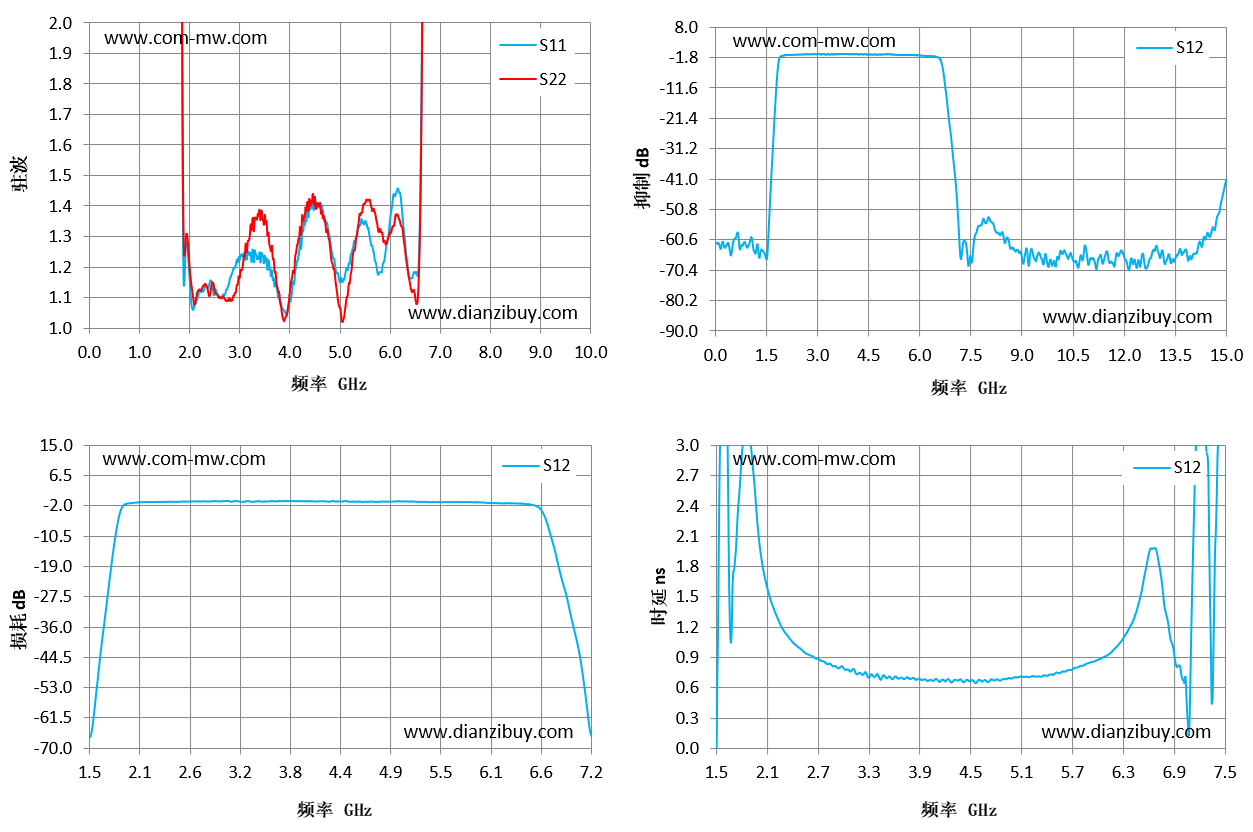

| 频率 GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 0.01 | 108.14 | 200.78 | -61.57 | -0.53 |
| 0.71 | 102.86 | 33.86 | -63.61 | -7.24 |
| 1.43 | 18.86 | 43.97 | -64.76 | -1.03 |
| 2.14 | 1.09 | 1.11 | -0.98 | 1.47 |
| 2.86 | 1.19 | 1.1 | -0.84 | 0.82 |
| 3.57 | 1.22 | 1.31 | -0.74 | 0.69 |
| 4.29 | 1.34 | 1.36 | -0.82 | 0.66 |
| 5 | 1.15 | 1.06 | -0.8 | 0.7 |
| 5.71 | 1.22 | 1.37 | -1.02 | 0.79 |
| 6.43 | 1.17 | 1.12 | -1.51 | 1.3 |
| 7.14 | 20.14 | 14.84 | -57.22 | 2.6 |
| 7.86 | 19.9 | 17.14 | -53.86 | 0.45 |
| 8.57 | 21.86 | 17.79 | -59.9 | 0.52 |
| 9.29 | 29.31 | 17.14 | -63.86 | -4.48 |
| 10 | 25.06 | 17.83 | -68.45 | -8.41 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
