通带频率2.8~6GHz, 2.2-2.4GHz≥40dB, 6.9GHz≥35dB, SMA-K可拆
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
宽带，大功率。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 2.8 | ~ | 6 | GHz |
| 通带损耗 | / | / | 1.5 | dB | ||
| 带外抑制 | 2.2-2.4 | GHz≥ | 40 | dB | ||
| 带外抑制 | 6.9 | GHz≥ | 35 | dB | ||
| 带外抑制 | 2&7.8 | GHz≥ | 55 | dB | ||
| 通带驻波 | / | / | 1.8 |

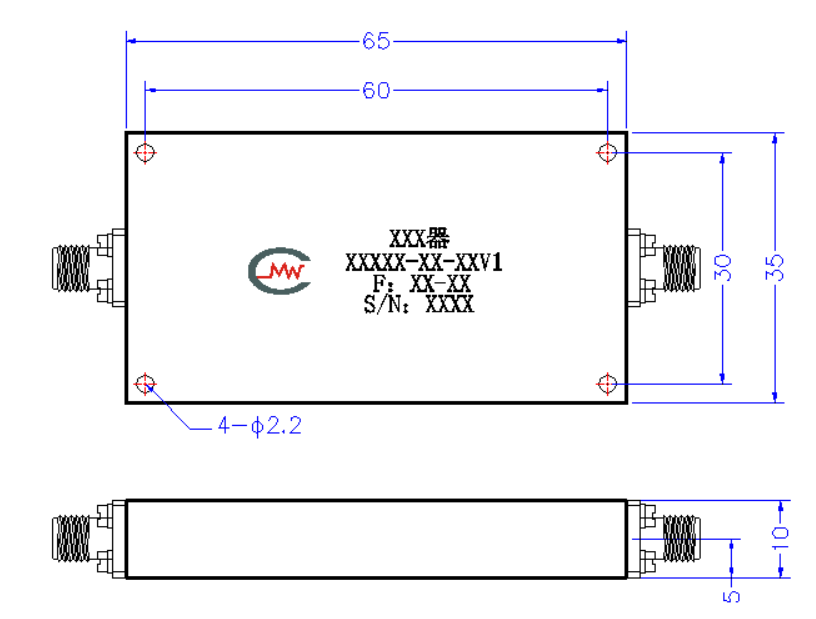

| 接口形式 | SMA-K可拆 0.38mm针 |
| 阻抗 | 50Ω |
| 表面 | 黑色 |
| 功率容量 | 20W设计保证 |
| 工作温度 | -40~+70℃设计保证 |

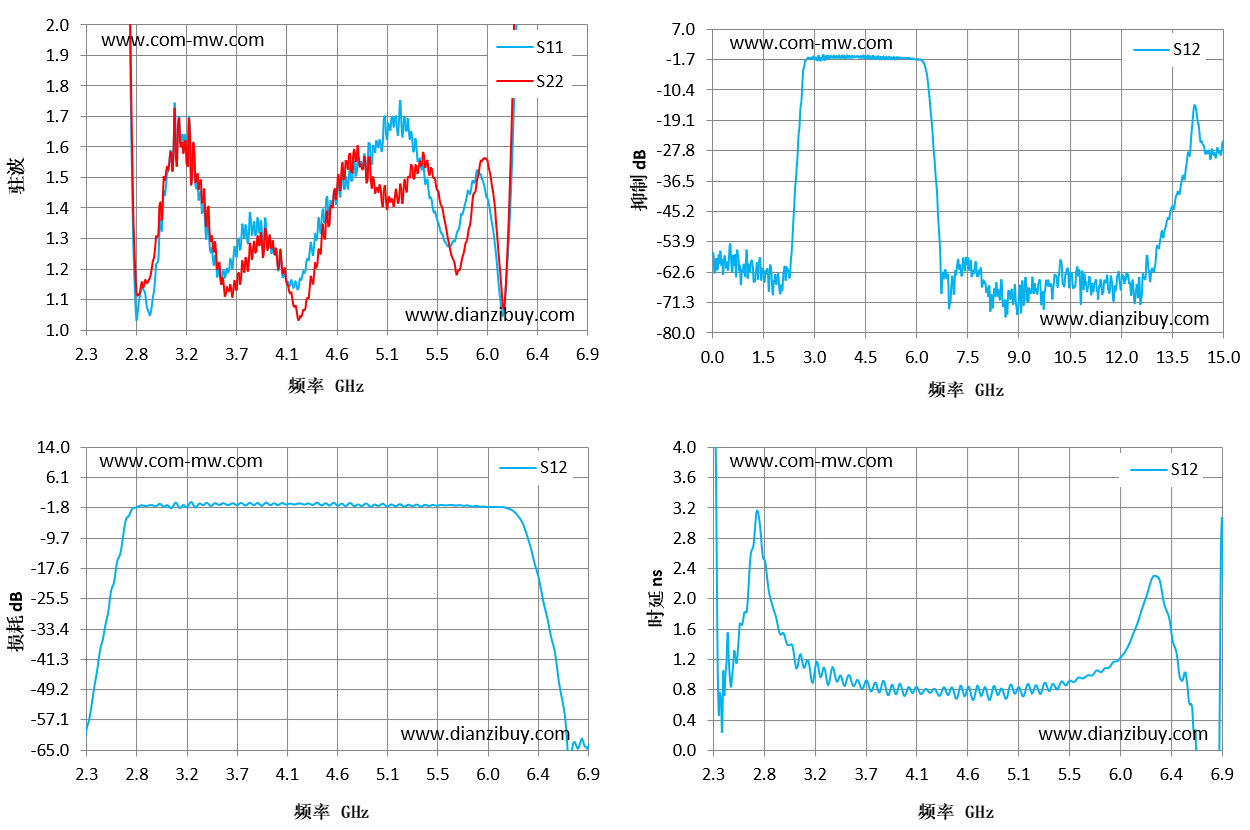

| 频率 GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 2.3 | 22.43 | 18.9 | -59.18 | 4.19 |
| 2.63 | 7.38 | 7.82 | -9.86 | 2.44 |
| 2.96 | 1.23 | 1.31 | -0.87 | 1.43 |
| 3.29 | 1.58 | 1.58 | -1.64 | 1.06 |
| 3.61 | 1.2 | 1.13 | -0.96 | 0.93 |
| 3.94 | 1.37 | 1.33 | -0.46 | 0.77 |
| 4.27 | 1.16 | 1.04 | -0.74 | 0.77 |
| 4.6 | 1.44 | 1.46 | -1.29 | 0.83 |
| 4.93 | 1.6 | 1.5 | -1.02 | 0.73 |
| 5.26 | 1.65 | 1.5 | -1.04 | 0.75 |
| 5.59 | 1.29 | 1.35 | -1.17 | 0.95 |
| 5.91 | 1.51 | 1.54 | -1.49 | 1.16 |
| 6.24 | 1.92 | 2.28 | -3.44 | 2.15 |
| 6.57 | 12.57 | 18.35 | -36.87 | 1.02 |
| 6.9 | 18.55 | 22.67 | -63.92 | 3.07 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
