通带频率4~9GHz, DC-3.5GHz≥33dB, 9.5-16GHz≥33dB, 微带焊盘
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
宽带，大功率。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 4 | ~ | 9 | GHz |
| 通带损耗 | / | / | 2 | dB | ||
| 带外抑制 | DC-3.5 | GHz≥ | 33 | dB | ||
| 带外抑制 | 9.5-16 | GHz≥ | 33 | dB | ||
| 通带驻波 | / | / | 1.8 |
| 接口形式 | 微带焊盘 |
| 阻抗 | 50Ω |
| 表面 | 白色 |
| 功率容量 | 15W设计保证 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -55~+85℃设计保证 |

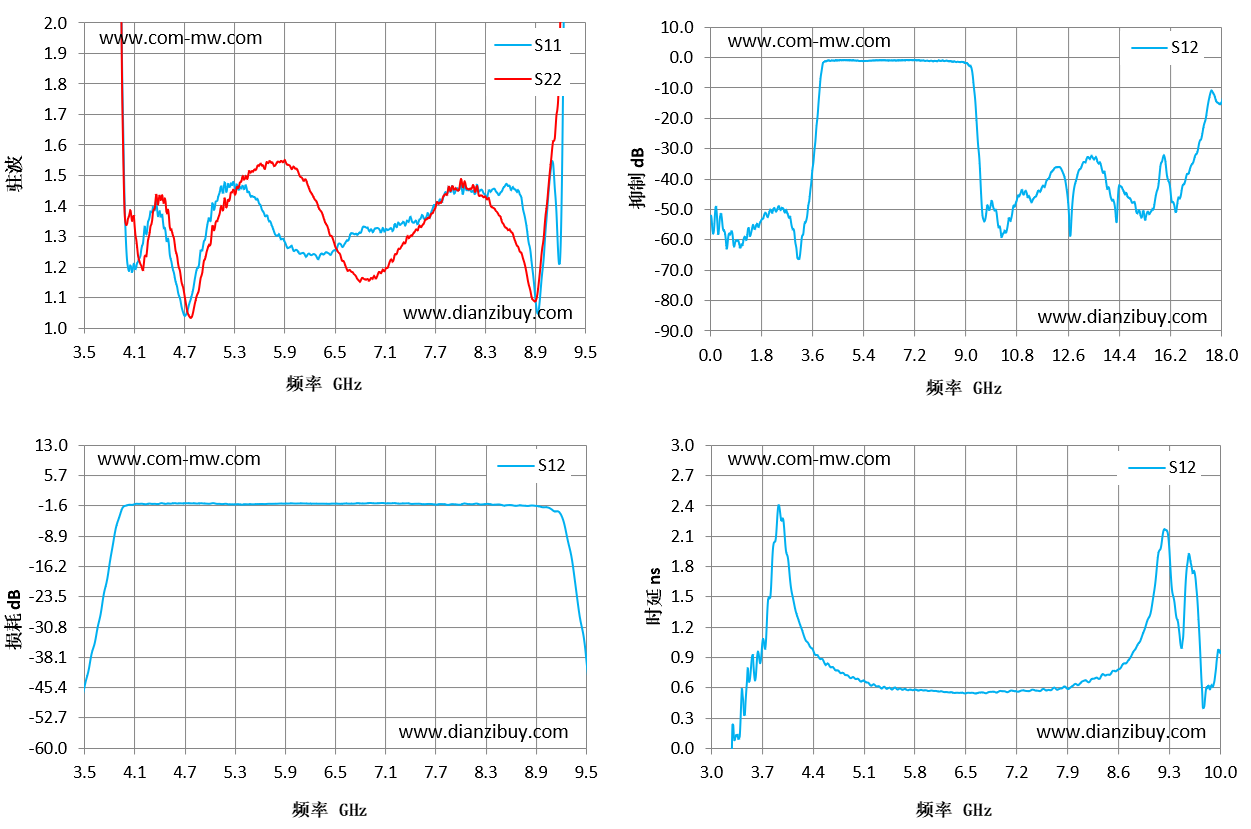

| 频率 GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 3.5 | 20.79 | 23.69 | -44.89 | 0.79 |
| 3.93 | 2.53 | 2.54 | -3.21 | 2.41 |
| 4.36 | 1.41 | 1.44 | -1.17 | 1 |
| 4.79 | 1.11 | 1.04 | -1.01 | 0.75 |
| 5.21 | 1.46 | 1.41 | -1.19 | 0.63 |
| 5.64 | 1.38 | 1.53 | -1.17 | 0.58 |
| 6.07 | 1.24 | 1.5 | -1.03 | 0.57 |
| 6.5 | 1.25 | 1.27 | -1.07 | 0.55 |
| 6.93 | 1.32 | 1.16 | -0.94 | 0.55 |
| 7.36 | 1.35 | 1.3 | -1 | 0.57 |
| 7.79 | 1.42 | 1.43 | -1.19 | 0.59 |
| 8.21 | 1.46 | 1.45 | -1.16 | 0.67 |
| 8.64 | 1.45 | 1.3 | -1.57 | 0.81 |
| 9.07 | 1.49 | 1.51 | -2.26 | 1.46 |
| 9.5 | 13.89 | 9.43 | -38.68 | 1.27 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
