通带频率4.75~9.75GHz, DC-4GHz≥50dB, 11.75-15GHz≥60dB, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
宽带，大功率。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 4.75 | ~ | 9.75 | GHz |
| 通带损耗 | / | / | 1.5 | dB | ||
| 带外抑制 | DC-4 | GHz≥ | 50 | dB | ||
| 带外抑制 | 11.75-15 | GHz≥ | 60 | dB | ||
| 通带驻波 | / | / | 1.8 |

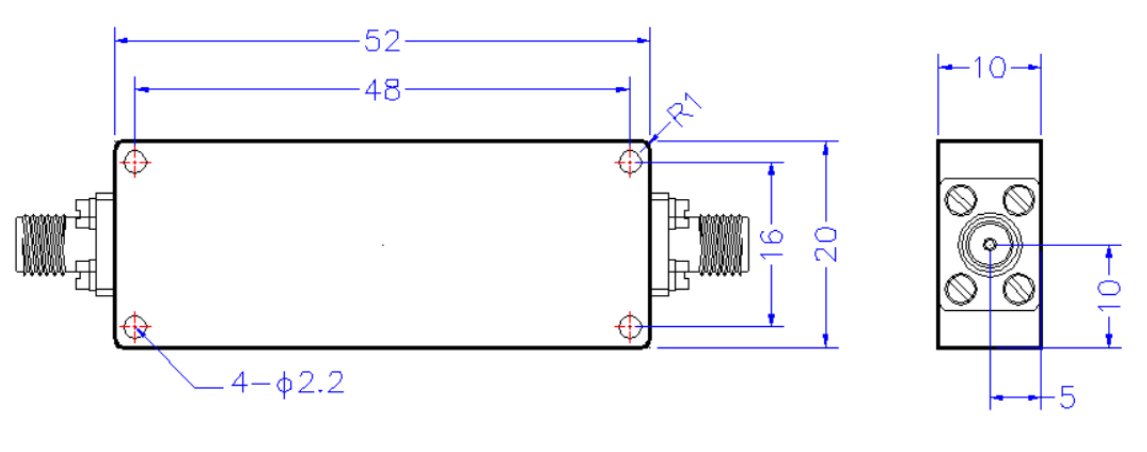

| 接口形式 | SMA-K |
| 阻抗 | 50Ω |
| 功率容量 | 20W设计保证 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+85℃设计保证 |

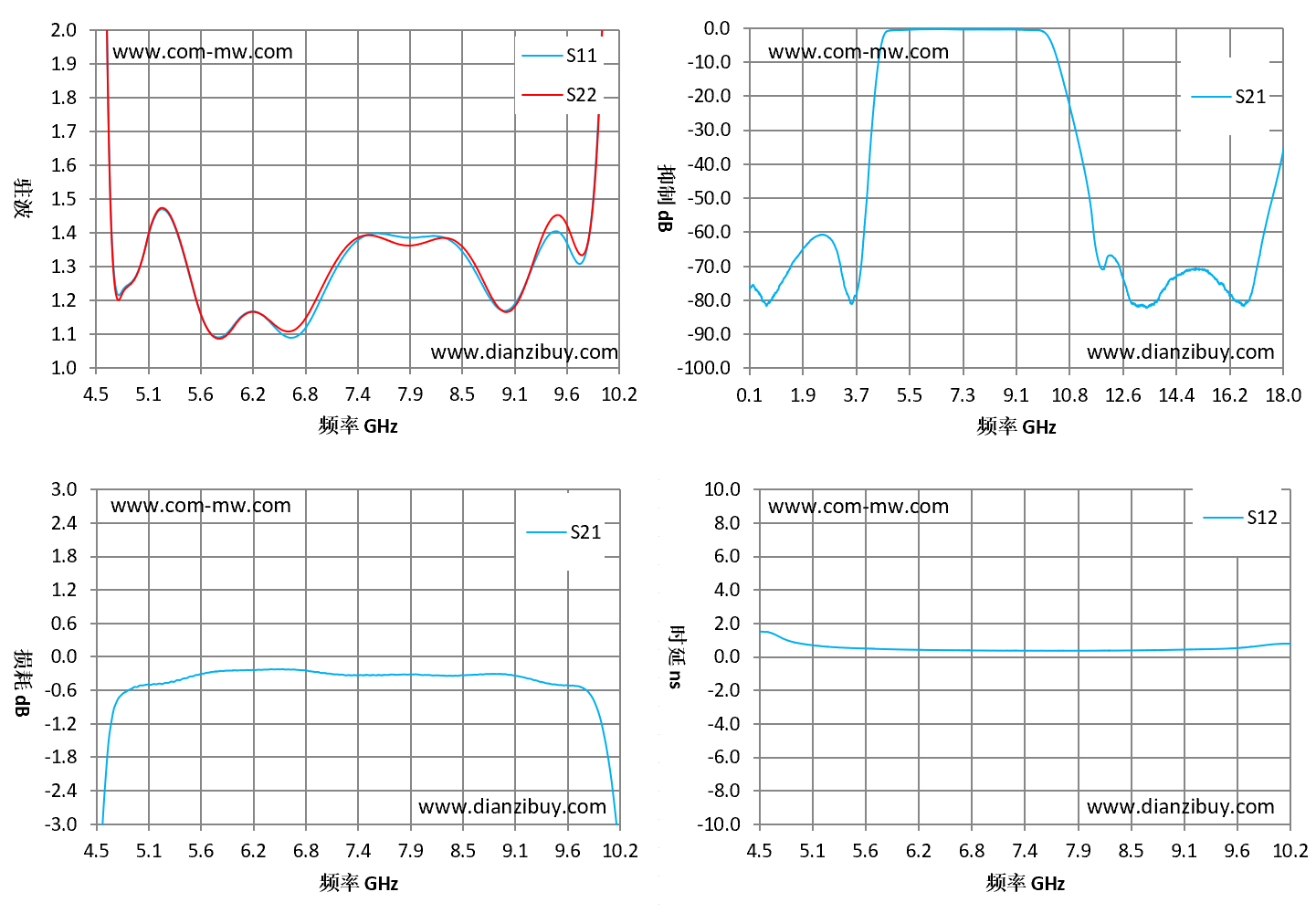

| 频率 GHz | S11 驻波 | S22 驻波 | S21 损耗 dB | S12 时延 ns |
| 4.5 | 6.82 | 7.01 | -5.48 | 1.52 |
| 4.91 | 1.26 | 1.26 | -0.53 | 0.85 |
| 5.31 | 1.45 | 1.45 | -0.44 | 0.6 |
| 5.72 | 1.11 | 1.11 | -0.28 | 0.51 |
| 6.13 | 1.16 | 1.16 | -0.23 | 0.45 |
| 6.54 | 1.1 | 1.11 | -0.22 | 0.42 |
| 6.94 | 1.2 | 1.23 | -0.28 | 0.41 |
| 7.35 | 1.38 | 1.39 | -0.32 | 0.4 |
| 7.76 | 1.39 | 1.37 | -0.31 | 0.39 |
| 8.16 | 1.39 | 1.38 | -0.33 | 0.4 |
| 8.57 | 1.31 | 1.33 | -0.32 | 0.41 |
| 8.98 | 1.17 | 1.17 | -0.31 | 0.45 |
| 9.39 | 1.38 | 1.41 | -0.46 | 0.5 |
| 9.79 | 1.31 | 1.33 | -0.55 | 0.64 |
| 10.2 | 5.22 | 5.43 | -3.68 | 0.81 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
